Номер по Госреестру СИ: 59472-14
59472-14 Расходомеры-счетчики ультразвуковые
(SITRANS FST020)
Назначение средства измерений:
Расходомеры - счетчики ультразвуковые SITRANS FST020 (далее-расходомеры) предназначены для измерений расхода и объема воды (в том числе сточных вод) в напорных трубопроводах.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.12.2019
Номер записи - 150233
ID в реестре СИ - 372633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Siemens Industry, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (SITRANS FST020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59472-14 Расходомеры-счетчики ультразвуковые (SITRANS FST020) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
24870-09 Счетчики жидкости ультразвуковые (ПРАМЕР-510) Акционерное общество «Промсервис» (АО «Промсервис») (РОССИЯ Ульяновская обл., г. Димитровград) |
|
59472-14 Расходомеры-счетчики ультразвуковые (SITRANS FST020) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70265-18 Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений ООО "НПП КуйбышевТелеком-Метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59472-14 24.12.2019 |
Расходомеры-счетчики ультразвуковые, SITRANS FST020 Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
63638-16 12.04.2021 |
Расходомеры ультразвуковые (с первичными преобразователями), SITRANS F US (Clamp-On) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
65485-16 19.10.2026 |
Преобразователи измерительные, SITRANS Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Расходомеры имеют встроенное программное (ПО).
Идентификационные данные программного обеспечения приведены в таблице 2
Вычислитель расхода
Таблица 2.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентифика ционный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра программного обеспечения |
|
FST010 SW |
FUS S/W |
2.04 |
закрыт производителем* |
-* |
* контрольные суммы ПО недоступны в ходе эксплуатации СИ
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по МИ 3286-2010.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель вычислителя расхода расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах ) измерений
Методика измерений приведена в руководстве по эксплуатации расходомеров. РЭ «Расходомеры-счетчики ультразвуковые SITRANS FST020. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым SITRANS FST020ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0232-2014 «Расходомеры-счетчики
ультразвуковые SITRANS FST020. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 8 мая 2014 г.
Перечень эталонов, применяемых при поверке:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,3 %;
Изготовитель
Фирма «Siemens Industry, Inc. », США
Адрес: Industry Automation Division
CoC Ultrasonic Flow Hauppauge,
NY 11788 USA
Тел/факс: 1-800-743-6367
Эл. почта: us@siemens.com, сайт: usa.siemens.com
Заявитель
Общество с ограниченной ответственностью ООО "Сименс"
Юр. адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Тел/факс: (495) 223-37-30; (495) 737-23-99
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Принцип действия расходомера основан на измерении объема и расхода жидкости методом «площадь-скорость». Объем и объемный расход жидкости определяются на основании измеренных значений скорости жидкости и известной площади сечения измерительного участка трубопровода. Измерение скорости потока жидкости производится по разности времен прохождения ультразвукового сигнала в двух направлениях: по потоку и против потока жидкости, значение которой пропорционально скорости потока жидкости. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и количество жидкости.
Расходомеры состоят из вычислителя расхода и накладных первичных преобразователей ультразвукового сигнала (датчиков).
Монтаж накладных датчиков на трубопроводе выполняется с помощью специализированных монтажных рам, что исключает необходимость использования специального измерительного инструмента для контроля взаимного расположения датчиков.
Вычислитель расхода имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
-
- средняя скорость;
-
- общий расход;
-
- текущий расход;
-
- объем;
-
- дата, время.
Вычислитель расхода обеспечивает питание первичных преобразователей ультразвукового сигнала (датчиков) расходомера, а также преобразуют сигналы от ультразвуковых датчиков в выходные сигналы (токовый, частотный выходы и Profibus-PA) . В память вычислителя расхода заносятся установочные параметры. Первичные преобразователи имеют маркировку согласно диаметру трубы, на которую производится монтаж. Маркировки приведены в таблице 1
Таблица 1.
|
Маркировка первичного преобразователя |
Диаметра трубопровода, мм |
|
A2 |
от 12,7 до 50,8 |
|
B3 |
от 19 до 127 |
|
C3 |
от 51 до 305 |
|
D3 |
от 203 до 610 |
|
E2 |
свыше 254 |
Так же имеются маркировки A1H, A2H, A3H, B1H, B2H, C1H, C2H, D1H, D2H, D4H, с повышенной точностью измерений

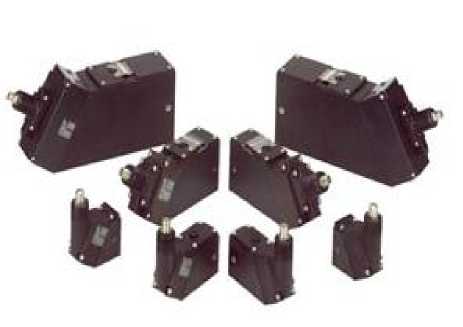

Внешний вид расходомеров приведен на рисунке 1.
Место пломбирования
Первичные преобразователи
Рисунок 1.
Диапазон измерений скорости потока, м/с от минус 12 до минус 0,1;
от 0,1 до 12;
Диапазон измерений объемного расхода, м3/ч
(в зависимости от Ду и применяемого первичного преобразователя) 0,05 до 12600;
Пределы допускаемой относительной погрешности при измерении скорости, расхода и объема, % при применении первичных преобразователей с маркировками
A1H, A2H, A3H, B1H, B2H, C1H, C2H, D1H, D2H, D4H ± 1,0 + 1/V (для V< 0,5 м/с);
± 1,0 (для V > 0,5 м/с);
при применении первичных преобразователей с маркировками
A2, В3, С3, D3, E2 ± 2,0 + 1/V (для V< 0,5 м/с);
± 2,0 (для V > 0,5 м/с);
где v - скорость потока, м/с
Диаметр условного прохода, мм от 15 до 1200;
Температура измеряемой среды, °С от 0 до плюс 180;
Температура окружающего среды, °С от минус 20 до плюс 60;
Выходные сигналы:
-
- аналоговый, мА
-
- частотный, Гц
-
- Profibus-PA
Напряжение питания, В
-
- переменного тока
-
- постоянного тока
Потребляемая мощность, В^А
(в зависимости от исполнения и Ду)
Масса, кг:
первичного ультразвукового преобразователя (в зависимости от исполнения и Ду) вычислителя расхода
Габаритные размеры вычислителя расхода, мм Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до 20;
от 4 до 20 с протоколом HART;
от 0 до 500;
от 85 до 264; от 1 до 28;
от 15 до 500;
от 5 до 22;
3,4; 175; 235; 92;
12;
58000
