Номер по Госреестру СИ: 59493-14
59493-14 Преобразователи виброскорости
(SLD)
Назначение средства измерений:
Преобразователи виброскорости SLD (далее - преобразователи) предназначены для измерения виброскорости.
Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 13.11.2029
Номер записи -
ID в реестре СИ - 372657
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SLD 823B, SLD 823 B, SLD 823, SLD 822С, SLD 722С, SLD 722, SLD (мод. SLD833), SLD (мод. SLD833 ), SLD (мод. SLD823С ), SLD (мод. SLD823C-М8), SLD (мод. SLD823C), SLD (мод. SLD823), SLD (мод. SLD823 ), SLD (мод. SLD722С-М8 ), SLD (мод. SLD722С), SLD (мод. SLD722С ), SLD (мод. SLD722C ), SLD (мод. 823), SLD,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 2325
Выдано извещений - 88
Кол-во периодических поверок - 1061
Кол-во средств измерений - 964
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1375 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№2697 от 2019.11.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№1599 от 2022.06.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Культурное наследие" (ТК 082)
№2435 от 2024.10.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи виброскорости (SLD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59493-14 Преобразователи виброскорости (SLD) Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2029 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2029 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2029 |
Анализаторы состояния механизмов, серии Leonova моделей Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 266 | 4 | 262 | 4 | 0 | 202 | 198 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 263 | 145 | 65 | 0 | 263 | 145 | 65 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 304 | 0 | 233 | 61 | 233 | 0 | 233 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 197 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 56 | 0 | 54 | 0 | 54 | 0 | 54 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 51 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 24 | 0 | 18 | 1 | 24 | 0 | 18 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 107 | 0 | 107 | 0 | 107 | 0 | 107 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 52 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 81 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 122 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 3 | 0 | 0 | 0 | 3 | 0 | 0 | |||
| ЗАО "НПО "ЦМА" (RA.RU.310497) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 28 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 109 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 196 | 98 | 0 | 196 | 2 | 195 | 0 | 195 | |
| ООО "ИНКО-ТЭК" (RA.RU.314154) | 334 | 76 | 0 | 334 | 24 | 320 | 0 | 320 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3300 | 4185 |
|
ФБУ Пермский ЦСМ Пермский край |
5120 | 4185 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2127 | 4185 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5520 | 4185 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4920 | 4185 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.|
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения» Нормативные и технические документыНормативные и технические документы, устанавливающие требования к преобразователям виброскорости SLDТехническая документация фирмы SPM Instrument AB, Швеция. ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц». ИзготовительФирма SPM Instrument AB, Швеция. Адрес: Box 504, SE-645, 25 Strandnas, Sweden. ЗаявительОбщество с ограниченной ответственностью «СПМ Инструмент» (ООО «СПМ Инструмент»), г. Санкт-Петербург Адрес: Россия, 196084, г. Санкт-Петербург, ул. Новорощинская, д. 4, литер А, помещение 1-Н, № 616. Лист № 4 Всего листов 4 Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru Преобразователи виброскорости SLD состоят из заключенных в одном корпусе акселерометра и трансмиттера. Принцип действия акселерометра основан на использовании МЭМС-технологии (микроэлектромеханические системы) - это устройства, объединяющие в себе микроэлектронные и микромеханические компоненты. Акселерометры изготовлены на кремниевой подложке с помощью технологии микрообработки, аналогично технологии изготовления интегральных микросхем. Акселерометры представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и электронной схемой. Чувствительный элемент является составной частью конденсатора переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный измеряемому ускорению. Принцип действия трансмиттера основан на преобразовании сигнала акселерометра в выходной ток в диапазоне 4 - 20 мА, пропорциональный СКЗ виброскорости. Преобразователи виброскорости SLD выпускаются в следующих модификациях: SLD722, SLD723, SLD724, SLD733, SLD822, SLD823, SLD832 и SLD833. Между собой модификации различаются диапазоном измерения и диапазоном рабочих частот. В зависимости от типа резьбы присоединительной шпильки к обозначению модификации добавляется буква «С» для метрической резьбы и буква «G» для дюймовой резьбы. Преобразователи имеют интегрированный кабель (экранированная витая пара) для подключения к измерительному устройству. Максимальная длина интегрированного кабеля 30 метров, стандартная - 3 метра. Преобразователи модификаций SLD822, SLD823, SLD832 и SLD833 имеют маркировку взрывозащиты 0Ex ia IIB T4 Ga X и защиты от воспламенения горючей пыли Ex ia IIIC T 97°C Da. Внешний вид преобразователей виброскорости SLD приведен на рисунке 1.

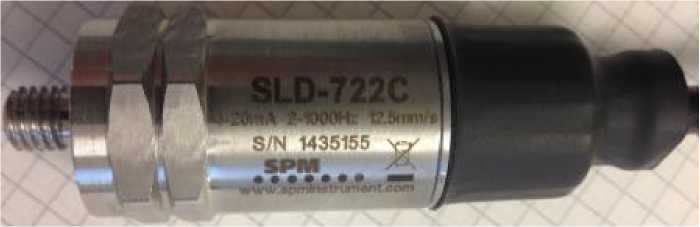

Рисунок 1 - Внешний вид преобразователей виброскорости SLD | |
|
