Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - взвешивание в различных единицах измерения массы (2.1);

• - различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.

Знак поверки в виде наклейки наносится на корпус весов.

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Обозначение модификаций весов имеет вид CT- [1][2][3] CE, где:

CT - обозначение типа весов;

• [1] - условное обозначение максимальной нагрузки (Max):

60 - 600 кар;

160 - 1600 кар.

• [2] - условное обозначение поверочного интервала (е):

3 - 0,001 г;

2 - 0,01 г.

Лист № 2 Всего листов 4

• [3] - условное обозначение конфигурации ветрозащитной витрины:

G - ветрозащитная витрина параллелепипедной формы с тремя открывающимися сторонами (отсутствие индекса означает, что весы оснащены ветрозащитной витриной купольной формы с откидной крышкой).

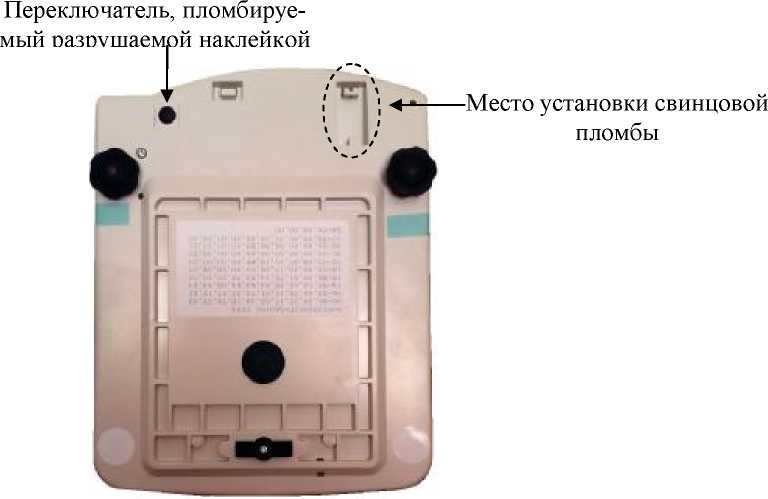

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

• 1. Весы................................................................................................................................1 шт.

• 2. Адаптер сетевого питания............................................................................................1 шт.

• 3. Руководство по эксплуатации......................................................................................1 экз.

Метрологические характеристики приведены в таблице 2. Таблица 2

Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), ^оС...................от плюс 5 до плюс 35

Диапазон уравновешивания тары..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В............................................................................................................. 220_-⁺₁¹₅⁰_%^%;

частота, Гц.......................................................................................................................50±1.
