Номер по Госреестру СИ: 59717-15
59717-15 Модули для измерения вибрации
(X20CM4810)
Назначение средства измерений:
Модули для измерения вибрации Х20СМ4810 (далее модули) предназначены для измерения виброускорения и виброскорости.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
X20CM4810
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| cdc8a35d-a6ea-a724-b8c3-2e6c44e3f266 | 59717-15 | 2022-10-20 | — | актуальная |
| 190f5771-2f82-c85f-8774-0ebac5dbae86 | 59717-15 | 2022-04-11 | 2022-10-20 | архивная |
| ec09b3a6-5c78-ed31-8d9f-7b86bc2a1b34 | 59717-15 | 2020-05-07 | 2022-04-11 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 20.10.2022
Срок свидетельства - 03.12.2024
Номер записи -
ID в реестре СИ - 372921
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Изготовитель - Фирма "B&R Industrial Automation GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)
№2854 от 2019.12.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№841 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1968 от 2022.08.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Зерно, продукты его переработки и маслосемена" (ТК 002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59717-15 Модули для измерения вибрации (X20CM4810) Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
50586-12 Аппаратура (Вибробит 300) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
59717-15 Модули для измерения вибрации (X20CM4810) Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26612-15 25.11.2024 |
Устройства удаленного ввода-вывода, B&R X67 Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
57232-14 08.02.2024 |
Системы управления модульные, B&R Х20 Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
59494-14 13.11.2024 |
Акселерометры пьезоэлектрические, 0ACS100A Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
59717-15 03.12.2024 |
Модули для измерения вибрации, X20CM4810 Фирма "B&R Industrial Automation GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
B&R Automation Studio представляет собой фирменное программное обеспечение, предназначенное для предварительной настройки параметров модуля.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Automation Studio |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.1 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой модуля и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню защиты «высокий».
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на корпус модуля методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям для измерения вибрации Х20СМ4810
Техническая документация фирмы «Bernecker + Rainer Industrie-Elektronik Ges.m.b.H», Австрия.
осуществляется по документу МП 59717-15 «Модули для измерения вибрации Х20СМ4810. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 ноября 2014 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр Agilent 34410А (Госреестр СИ № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Модуль представляет собой четырехканальный аналого-цифровой преобразователь, осуществляющий анализ и мониторинг вибрационных процессов. Модуль осуществляет однократное интегрирование, спектральный анализ на основе быстрого преобразования Фурье (БПФ) и позволяет определять следующие параметры:
- наибольшую абсолютную величину, пик-фактор и отношение опорных значений (например, пикового значения) к текущим измеренным значениям высокочастотных составляющих входного сигнала;
- пиковое значение, пик-фактор, асимметрию, островершинность и отношение опорных значений (например, пикового значения) к текущим измеренным значениям входного сигнала;
- среднеквадратическое значение (СКЗ) входного сигнала и огибающую виброускорения и виброскорости.
Принцип действия модуля основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей, и передаче этой информации на контроллер.
Модуль имеет четыре канала для подключения преобразователей. В качестве первичных преобразователей используются пьезоэлектрические акселерометры.
Модуль используется в конфигурации, в состав которой входят другие модули ввода/вывода системы Х20 и главный ЦПУ.
Внешний вид модуля для измерения вибрации Х20СМ4810 приведен на рисунке 1.

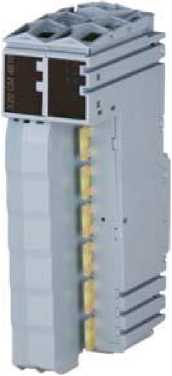

Рисунок 1- Внешний вид модуля для измерения вибрации Х20СМ4810
Таблица 3
|
Наименование |
Количество |
|
Модуль для измерения вибрации Х20СМ4810 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон входного напряжения, В |
±10 |
|
Диапазон измерения виброускорения при коэффициенте преобразования 10 мВ/(м-с"2), м/с2 |
±1000 |
|
Диапазон измерения виброскорости при коэффициенте преобразования 10 мВ/(мм-с-1), мм/с |
±1000 |
|
Диапазон рабочих частот (до 32 поддиапазонов), Гц |
от 0 до 10 000 |
|
Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, % |
±3 |
|
Напряжение питания постоянного тока, В |
24±20 % |
|
Нормальные условия: диапазон температур, °С |
20±5 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от - 25 до + 50 |
|
Габаритные размеры (длинахширинахвысота), мм |
75Х12,5Х99 |
|
Масса, г |
50 |
Примечание - метрологические характеристики модуля приведены без учета первичных преобразователей.
