Номер по Госреестру СИ: 59847-15
59847-15 Переключатели генераторов телевизионных сигналов
(ECO8000, ECO8020)
Назначение средства измерений:
Переключатели генераторов телевизионных сигналов ECO8000, ECO8020 предназначены для формирования заданной последовательности тестовых цифровых телевизионных сигналов.
Внешний вид.
Переключатели генераторов телевизионных сигналов
Рисунок № 1
Внешний вид.
Переключатели генераторов телевизионных сигналов
Рисунок № 2
Внешний вид.
Переключатели генераторов телевизионных сигналов
Рисунок № 3
Общие сведения
Дата публикации - 04.04.2022
Срок свидетельства - 06.02.2020
Номер записи - 187002
ID в реестре СИ - 373070
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№906 от 2016.07.11 О переоформлении свидетельства об утверждении типа средств измерений № 59847 "Счетчики холодной воды малогабаритные СХВМ-15 и счетчики горячей воды малогабаритные СГВМ-15"
№148 от 2015.02.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Переключатели генераторов телевизионных сигналов (ECO8000, ECO8020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix (China) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41693-09 17.10.2024 |
Осциллографы цифровые, TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C, TDS3054C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
49915-12 10.04.2027 |
Источники питания программируемые, Keithley серии 2200 моделей 2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
52080-12 03.11.2022 |
Осциллографы цифровые, DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
52926-13 12.03.2018 |
Осциллографы-анализаторы спектра, MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6, MDO4104-3, MDO4104-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
53102-13 01.02.2023 |
Генераторы сигналов произвольной формы, AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
56712-14 04.03.2019 |
Осциллографы-анализаторы спектра, MDO4014B-3, MDO4034B-3, MDO4054B-3, MDO4054B-6, MDO4104B-3, MDO4104B-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
57170-14 25.02.2024 |
Осциллографы цифровые, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
57757-14 24.04.2024 |
Осциллографы-анализаторы спектра, MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
58295-14 15.07.2024 |
Осциллографы цифровые, TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
59847-15 06.02.2020 |
Переключатели генераторов телевизионных сигналов, ECO8000, ECO8020 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74563-19 01.04.2024 |
Осциллографы цифровые, MSO64 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
87001-22 |
Осциллограф цифровой, MSO54B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Переключатели генераторов телевизионных сигналов (ECO8000, ECO8020)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Переключатели генераторов телевизионных сигналов (ECO8000, ECO8020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице ниже.
|
уровень защиты (класс риска) |
«низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2) |
|
идентификационное наименование |
ECO8000 Firmware |
|
идентификационный номер версии |
1.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 077-0874-00.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к переключателям генераторов телевизионных сигналов ECO8000, ECO8020
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
Лист № 5 всего листов 5 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по документу «МП РТ 2195-2014. Переключатели генераторов телевизионных сигналов ECO8000, ECO8020», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 02.12.2014 г.
Средства поверки:
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
генератор сигналов прямоугольной формы относительная погрешность воспроизведения напряжения прямоугольной формы амплитудой 0,7 и 2 В и частотой 10 и 48 кГц не более 3 % |
генератор сигналов произвольной формы Tek-tronix AFG3021C относительная погрешность воспроизведения напряжения прямоугольной формы амплитудой от 0,7 до 2 В на частотах от 1 кГц до 20 МГц не более 3 % |
|
мультиметр цифровой относительная погрешность измерения переменного напряжения 1 В (скз) частотой 10 кГц не более 0,1 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения переменного напряжения 1 В (скз) частотой от 10 Гц до 20 кГц не более 0,08 % |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай;
1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер», г. Москва; 127254, Москва, Огородный проезд, д . 5, стр. 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Переключатели генераторов телевизионных сигналов ECO8000, ECO8020 представляют собой многоканальные коммутаторы, позволяющие осуществлять переключение цифровых телевизионных сигналов от нескольких генераторов и формирование выходного сигнала с заданной последовательностью.
Модели ECO8000, ECO8020 различаются количеством каналов и типом сигнальных разъемов (стандартные соединители “BNC” в модели ECO8000, миниатюрные соединители высокой плотности “HD BNC” в модели ECO8020).
Конструктивно переключатели генераторов телевизионных сигналов ECO8000, ECO8020 выполнены в виде моноблока модульного типа, модули переключателей устанавливаются в слоты на задней панели. Внешний вид моделей ECO8000 и ECO8020 (передняя панель и задняя панель) показан на рисунках 1 и 2.
место пломбирования

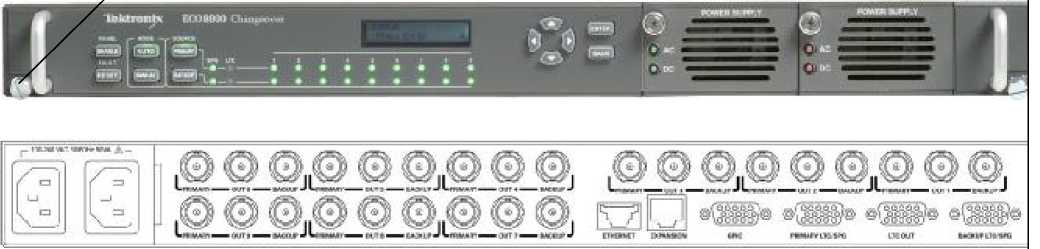

Рисунок 1 - вид передней и задней панели модели ECO8000

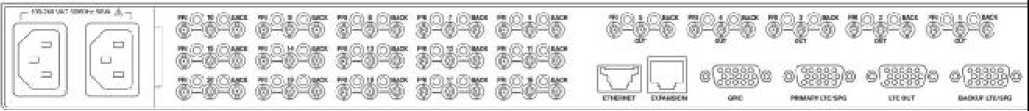

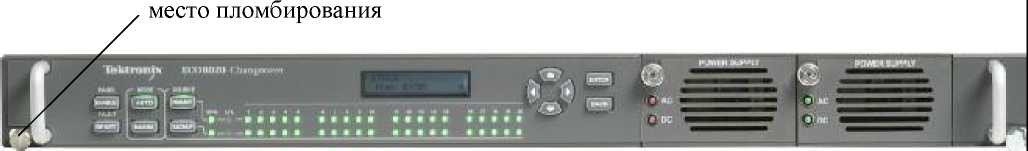

Рисунок 2 - вид передней и задней панели модели ECO8020
В базовом исполнении предусмотрены каналы “REF” (три канала в модели ECO8000, пять каналов в модели ECO8020) на основе быстродействующих электронных ключей, которые предназначены для переключения сигналов с частотным диапазоном 50 МГц.
В качестве опций может быть увеличено количество каналов, а также установлены высокочастотные каналы “HREF” релейного типа, позволяющие коммутировать сигналы с частотным диапазоном 3 ГГц.
Каждый канал имеет входы “PRIMARY” и “BACKUP”, предназначенные для подключения двух сигналов, и выход (“OUT”), в слот устанавливается модуль на три канала.
Опция LTC (Linear Time Code) добавляет четыре канала линейного временного кода, каждый из которых имеет прямой (“LTC+”) и инверсный (“LTC-“) входы.
Опция DPW добавляет резервный модуль сетевого питания, который подключается автоматически в случае выхода из строя основного модуля питания.
В каждом канале возможна установка порогов срабатывания по входному напряжению таким образом, что на выход канала не будут проходить сигналы, амплитуда которых на 3 дБ ниже установленного значения порога.
Управление режимами работы производится вручную с лицевой панели, или по интерфейсу Ethernet.
|
ВИДЫ ТЕЛЕВИЗИОН НЫХ СИГНАЛОВ | ||||||
|
каналы REF |
Black Burst, Tri-level Sync, Word Clock, AES | |||||
|
каналы HREF |
то же, что REF, а также SDI SD, SDI HD, SDI 3G, GPS | |||||
|
каналы LTC |
LTC (Linear Time Code) | |||||
|
ТИП СОЕДИНИТЕЛЕЙ | ||||||
|
ECO8000 |
ECO8020 | |||||
|
каналы REF |
BNC |
HD BNC | ||||
|
каналы HREF |
BNC |
HD BNC | ||||
|
каналы LTC |
HD D-SUB 15 pin | |||||
|
ВАРИА |
НТЫ ИСПОЛНЕНИЯ МОДЕЛИ ECO8000 | |||||
|
слот 1 |
слот 2 |
слот 3 | ||||
|
базовое исполнение |
3 канала REF |
пустой |
пустой | |||
|
опция REF |
3 канала REF |
3 канала REF |
пустой | |||
|
опция REF, REF |
3 канала REF |
3 канала REF |
3 канала REF | |||
|
опция REF, HREF |
3 канала REF |
3 канала REF |
3 канала HREF | |||
|
опция HREF |
3 канала REF |
3 канала HREF |
пустой | |||
|
опция HREF, HREF |
3 канала REF |
3 канала HREF |
3 канала HREF | |||
|
ВАРИА |
НТЫ ИСПОЛН] |
ЕНИЯ МОДЕЛИ ECO8020 | ||||
|
слот 1 |
слот 2 |
слот 3 |
слот 4 | |||
|
базовое исполнение |
5 кан. REF |
пустой |
пустой |
пустой | ||
|
опция REF |
5 кан. REF |
5 кан. REF |
пустой |
пустой | ||
|
опция REF, REF |
5 кан. REF |
5 кан. REF |
5 кан. REF |
пустой | ||
|
опция REF, REF, REF |
5 кан. REF |
5 кан. REF |
5 кан. REF |
5 кан. REF | ||
|
опция REF, HREF |
5 кан. REF |
5 кан. REF |
5 кан. HREF |
пустой | ||
|
опция REF, HREF, HREF |
5 кан. REF |
5 кан. REF |
5 кан. HREF |
5 кан. HREF | ||
|
опция REF, REF, HREF |
5 кан. REF |
5 кан. REF |
5 кан. REF |
5 кан. HREF | ||
|
опция HREF |
5 кан. REF |
5 кан. HREF |
пустой |
пустой | ||
|
опция HREF, HREF |
5 кан. REF |
5 кан. HREF |
5 кан. HREF |
пустой | ||
|
опция HREF, HREF, HREF |
5 кан. REF |
5 кан. HREF |
5 кан. HREF |
5 кан. HREF | ||
|
ПАРАМЕТРЫ КАНАЛОВ REF | ||||||
|
диапазон напряжения на входах и выходах |
от минус 3 до + 5 В | |||||
|
максимальная сила тока на выходе (нагрузка 3 5 Ом) |
100 мА | |||||
|
вносимые потери (ослабление сигнала от входа к выходу), не более на частотах до 10 МГц на частотах от 10 до 50 МГц, типовое значение |
0,2 дБ 1 дБ | |||||
|
максимальная сила тока на выходе (нагрузка 3 5 Ом) |
100 мА | |||||
|
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более | ||||||
|
на частотах до 6 МГц |
минус 60 дБ | |||||
|
на частотах от 6 до 50 МГц, типовое значение |
минус 40 дБ | |||||
|
время переключения межу входами канала при одинаковых видах сигналов на входах (90 % от установившегося значения амплитуды), типовые значения, не более | ||||||
|
для сигналов “Black Burst”, “Tri-level Sync” |
125 нс | |||||
|
для сигналов “IV Word clock”, “AES” |
250 нс | |||||
|
для сигнала “5 V Word clock” |
500 нс | |||||
|
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению |
± 1 дБ | |||||
|
ПАРАМЕТРЫ КАНАЛОВ HREF | ||||||
|
диапазон напряжения на входах и выходах |
± 2,5 В | |||||
|
максимальная сила тока на выходе (нагрузка 3 5 Ом) |
100 мА | |||||
|
вносимые потери (ослабление сигнала от входа к выходу), не более на частотах до 10 МГц на частотах от 10 МГц до 3 ГГц, типовое значение |
0,1 дБ 3 дБ | |||||
|
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более | ||||||
|
на частотах до 1,5 ГГц |
минус 48 дБ | |||||
|
на частотах от 1,5 до 3 ГГц, типовое значение |
минус 40 дБ | |||||
|
время переключения межу входами канала, типовые значения |
от 0,5 до 2 мс | |||||
|
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению |
± 1 дБ | |||||
|
ПАРАМЕТРЫ КАНАЛОВ LTC | ||||||
|
диапазон напряжения на входах и выходах |
±5В | |||||
|
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более |
минус 60 дБ | |||||
|
время переключения межу входами канала, типовое значение |
1 мс | |||||
|
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению |
± 1 дБ | |||||
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||||
|
напряжение питания |
от 100 до 240 В | |||||
|
частота сети |
50 ± 0,5 Гц | |||||
|
потребляемая мощность, не более |
50 В А | |||||
|
габаритные размеры (ширина х глубина х высота), мм |
216x208x36 | |||||
|
масса, не более |
4,5 кг | |||||
|
рабочие условия эксплуатации диапазон температур |
от 0 до + 50 оС | |||||
|
относительная влажность воздуха при температуре до + 30 °C |
от 20 до 80 % |
|
условия транспортирования и хранения диапазон температур относительная влажность воздуха при температуре до + 40 оС |
от минус 20 до + 60 оС от 5 до 90 % |
|
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
|
безопасность |
но ГОСТ Р 52319-2005 |
