Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый сигнал поступает в терминал, со встроенным аналого-цифровым преобразователем (АЦП), и результаты взвешивания отображаются в единицах массы на дисплее терминала.

передана на внешние устройства (ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода).

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) и терминала IND205, производства «Меттлер-Толедо», соединенных между собой кабелем.

ГПУ выполнено в напольном варианте и состоит из опорной рамы с закрепленными на ней датчиками с заводским обозначением SBH (регистрационный номер в Госреестре СИ РФ № 52875-2013), производства «Меттлер-Толедо», на которой крепится весовая платформа с установленным на ней ленточным транспортером и системой привода ленты для подачи и перемещения взвешиваемого груза, а также металлических панелей, формирующих бортики и боковые панели корпуса ГПУ. Опорная рама весов снабжена колесами и стопорнорегулируемыми опорами для размещения на полу.

полусферическими торцами, с регулируемыми ограничителями боковых качаний типа «рокер-пин» показана на рисунке 1.

многофункциональными мембранными клавишами. Терминал устанавливается либо свободно на столе, либо встраивается в тумбу стойки регистрации пассажира. Терминал IND205 имеет дополнительный трехстрочный индикатор, со светодиодным сегментным цифровым дисплеем, монтирующийся в стойке регистрации со стороны пассажира.

Для привода ленточного транспортёра используется редукторный электродвигатель R17DM71D4 производства фирмы «German Sew» (Германия).

Питание весов осуществляется от сети переменного тока через специализированный адаптер электропитания от сети переменного тока.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

• - устройство индикация отклонения от нуля (п. 4.5.5.);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - индикация значений суммарной массы мест багажа одного пассажира;

• - индикация количества мест багажа одного пассажира;

• - индикация суммарной массы всего багажа рейса;

• - звуковая сигнализация перевеса (превышения установленной нормы значения массы

  багажа);

- автоматического перемещения груза (багажа) на последующий (маркировочный) транспортёр.

Общий вид ГПУ показан на рисунках 2 - 3, а терминала IND205 - на рисунке 4.

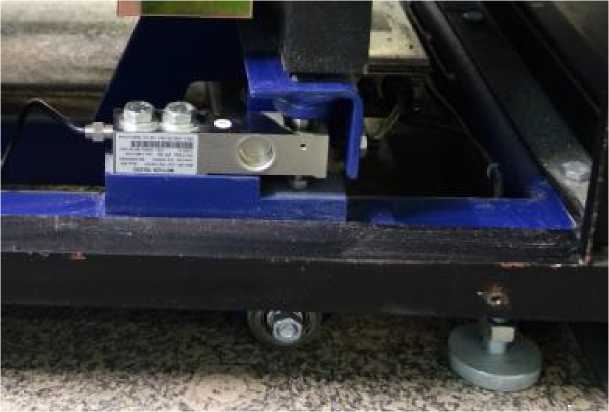

Рисунок 1 - Датчик SBH с качающейся подвеской типа «рокер-пин»

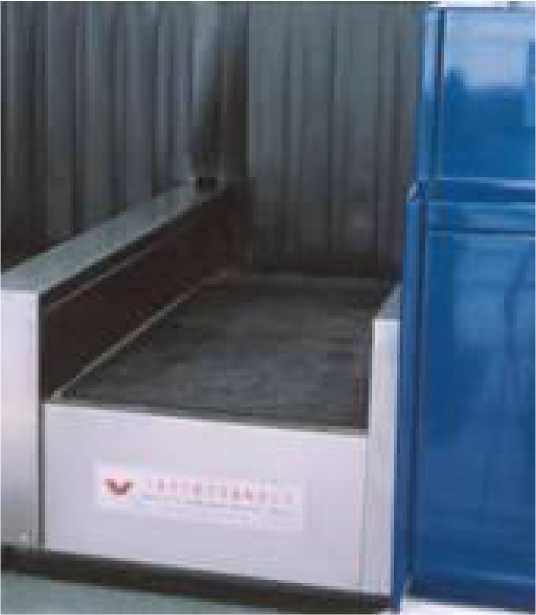

Рисунок 2 - Общий вид ГПУ весов DD7

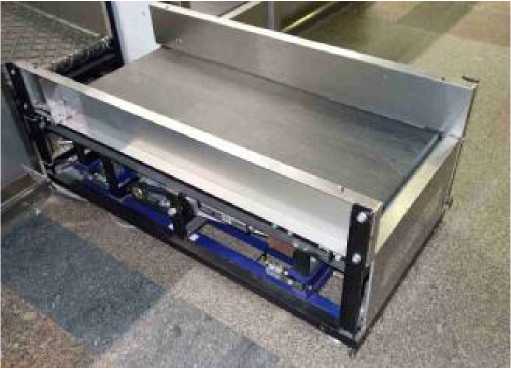

Рисунок 3 - Общий вид ГПУ весов DD7 со снятыми боковыми панелями корпуса ГПУ

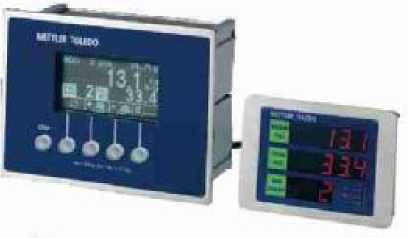

Рисунок 4 - Общий вид терминала IND205 c дополнительным индикатором

Место пломбировки весов, исключающее несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показано на рисунке 5. Опломбирование весов осуществляется путем установки проволочной пломбы на болт задней крышки корпуса весового терминала.

Проволока и свинцовая пломба

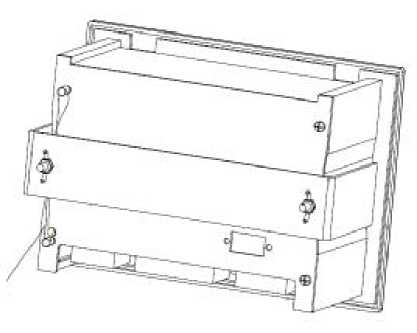

Рисунок 5 - Схема пломбировки терминала IND205

• 1 Весы - 1 шт.

• 2 Адаптер электропитания от сети переменного тока - 1 шт.

• 3 Датчик прохождения груза - 1 шт.

• 4 Руководство по эксплуатации - 1 экз.

Класс точности по ГОСТ OIML R 76-1-2011.................................................................. средний (III).

Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при первичной поверке приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль ...................................±0,25е.

Показания индикации массы, кг, не более .......................................................................... Мах + 9е.

Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max................4.

Диапазон первоначальной установки нуля, не более, % от Max.................................................20.

Диапазон рабочих температур, °С.................................................................. от плюс 10 до плюс 40

Относительная влажность, не более .................................................85 %, при температуре 40 °С.

Электрическое питание: - от сети переменного тока:

- напряжением, В ............................................................................................. от 187 до 242;

- частотой , Гц ....................................................................................................... от 49 до 51;

Потребляемая мощность, В-А, не более .......................................................................................370

Габаритные размеры (длина х ширина х высота), мм .............................................1422 x 800 x 580.

Масса весов, кг, не более....................................................................................................................45

Средний срок службы, лет ................................................................................................................10
