Номер по Госреестру СИ: 60150-15
60150-15 Преобразователь вязкости измерительный
(7829 Master)
Назначение средства измерений:
Преобразователь вязкости измерительный 7829 Master предназначен для измерения динамической вязкости прозрачных и непрозрачных жидкостей при проведении поверки поточных преобразователей вязкости.
Внешний вид.
Преобразователь вязкости измерительный
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 151000
ID в реестре СИ - 373400
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных,
Производитель
Изготовитель - Компания "Mobrey Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)
Наличие аналогов СИ: Преобразователь вязкости измерительный (7829 Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Mobrey Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15642-06 05.12.2018 |
Преобразователи плотности и вязкости жидкости измерительные, 7825, 7826, 7827, 7828, 7829 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
15781-06 05.12.2018 |
Преобразователи плотности газа измерительные, 7812, 3098 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
52638-13 01.02.2018 |
Преобразователи плотности жидкости измерительные, 7835, 7845, 7847 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
57847-14 |
Преобразователь вязкости жидкости, 7829 Master Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60150-15 |
Преобразователь вязкости измерительный, 7829 Master Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Преобразователь вязкости измерительный (7829 Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователь вязкости измерительный (7829 Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователь функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, обработки и передачи измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификация версии встроенного программного обеспечения потребителем возможна посредством подключения к преобразователю ПК с установленным свободно распространяемым ПО ADView. Для этого после запуска ПО ADView в главном окне программы необходимо выбрать подраздел: Meter details. ПО ADView предназначено для отображения процесса измерений, а также хранения и обработки полученных данных.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обес печения |
Номер версии (иденти-фика-ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
встроенное ПО |
1.20 |
- |
- | |
|
ADView |
ADView |
V6.1 |
42573a0fbb88fb8e28 2f771da7653e0f |
md5 |
Степень защиты встроенного программного обеспечения и автономного ПО ADView соответствует уровню «С » по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус измерительного блока в виде наклейки.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Преобразователи вязкости жидкости измерительные 7829 Master»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю вязкости измерительному 7829 Master
-
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей».
-
2. Техническая документация компании «Mobrey LTD», Великобритания.
Поверка
Поверкаосуществляется по методике МИ 3371-2012. Преобразователи вязкости жидкости 7829 Master. Методика поверки, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в 2012 году.
Основные средства поверки:
- вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ± 0,2 %;
- преобразователь сигналов ТС и ТП "ТЕРКОН" в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до 60 °С ± 0,01 °С;
-
- анализатор плотности жидкостей модели DMA5000 с пределами допускаемой абсолютной погрешности измерения плотности не более ± 4,0 х 10-5 г/см3 или аналогичный;
-
- термостат с не стабильностью поддержания температуры не более ± 0,02 °С;
-
- секундомеры электронные типа СТЦ-2, (J = 0,001 с);
-
- персональный компьютер или ноутбук с установленным программным обеспечением ADView.
Заявитель
ООО «Транснефть-Балтика»Адрес: 195009, г. Санкт-Петербург, Арсенальная набережная, д. 11, лит. А, Телефон: +7 (812)
380-62-25 , Факс: +7 (812) 542-15-90, e-mail: baltneft@spb.transneft.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Принцип действия преобразователя вязкости измерительного 7829 Master (далее в тексте - преобразователь) - вибрационный, основан на зависимости добротности колебательного контура от вязкости измеряемой жидкости. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специального пъезо-резисторного элемента, управляемого микропроцессором с обратной связью. Резонансная частота колебаний зависит от механических характеристик чувствительного элемента, температуры и плотности исследуемой жидкости. Добротность резонансного контура зависит от вязкости исследуемой жидкости. Конструктивно преобразователь состоит из чувствительного элемента и блока обработки информации, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод. Для измерения температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt-100. Преобразователь предназначен для установки в 2-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе: «Руководство по эксплуатации на измерительный преобразователь плотности и вязкости 7829». Установка преобразователя в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются для преобразователя, установленного в проточную камеру. Передача измерительной информации от блока обработки на внешние устройства обработки и отображения осуществляется посредством 4-х проводного канала связи с цифровым выходным сигналом RS485.

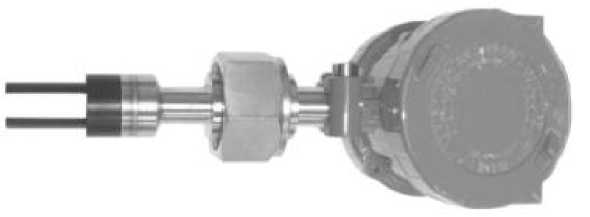

Рис.1 Внешний вид преобразователя
В комплект поставки преобразователя входят документы и изделия, перечисленные в табли -це 3.
Таблица 3.
|
Наименование |
Количество |
Примечание |
|
Преобразователь вязкости измерительный 7829 Master |
1 шт. | |
|
«Преобразователи вязкости жидкости измерительные 7829 Master» Руководство по эксплуатации |
1 экз. | |
|
МИ 3371-2012. Преобразователи вязкости жидкости 7829 Master. Методика поверки |
1 экз. | |
|
ПО «ADView» на компакт-диске |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений динамической вязкости, |
от 0,5 до10 |
|
мПа^с |
свыше 10 до 100 |
|
Пределы допускаемой приведенной погрешности преобразователя вязкости, % |
±0,5 |
|
Два выходных аналоговых сигнала, мА |
от 4 до 20 |
|
Каналы связи |
RS485, Modbus RTU |
|
Условия эксплуатации: | |
|
Диапазон температуры рабочей среды, оС |
от 5 до 85 |
|
Измеряемая среда |
Стабильные жидкости не агрессивные к материалу чувствительного элемента |
|
Рабочий диапазон температуры окружающего о воздуха, С |
от минус 40 до плюс 85 |
|
Максимальное давление рабочей среды, МПа |
20,7 |
|
Относительная влажность воздуха, % |
до 100 (без конденсации) |
|
Напряжение питания постоянного тока, В |
от 20 до 28 |
|
Г абаритные размеры, длина х ширина х высота, мм, не более |
350x300x300 |
|
Масса, кг, не более |
15,0 |
|
Средний срок службы, лет |
10 |
