Номер по Госреестру СИ: 60195-15
60195-15 Трансформаторы тока
(ТДУ-110)
Назначение средства измерений:
Трансформаторы тока ТДУ-110 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

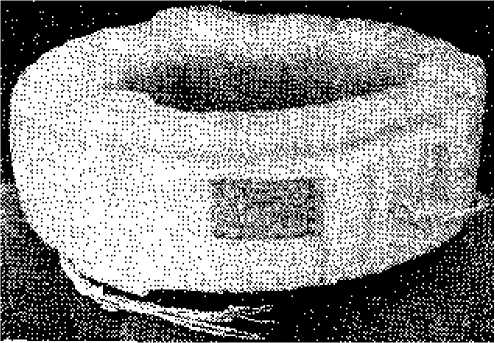

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 373446
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№330 от 2015.03.19 Об утверждении типов средств измерений (ГР 60165-15 - 60225-15)
Наличие аналогов СИ: Трансформаторы тока (ТДУ-110)
