Сведения о средстве измерений: 60306-15 Системы томографические

Номер по Госреестру СИ: 60306-15
60306-15 Системы томографические
(MCT225 и MCT225 HA)

Назначение средства измерений:
Системы томографические серий MCT225 и MCT225 HA (далее - системы) предназначены для измерений геометрических размеров узлов и деталей сложной формы, отклонений формы, а также размеров и местоположения внутренних и внешних дефектов.

сертификация программного обеспечения

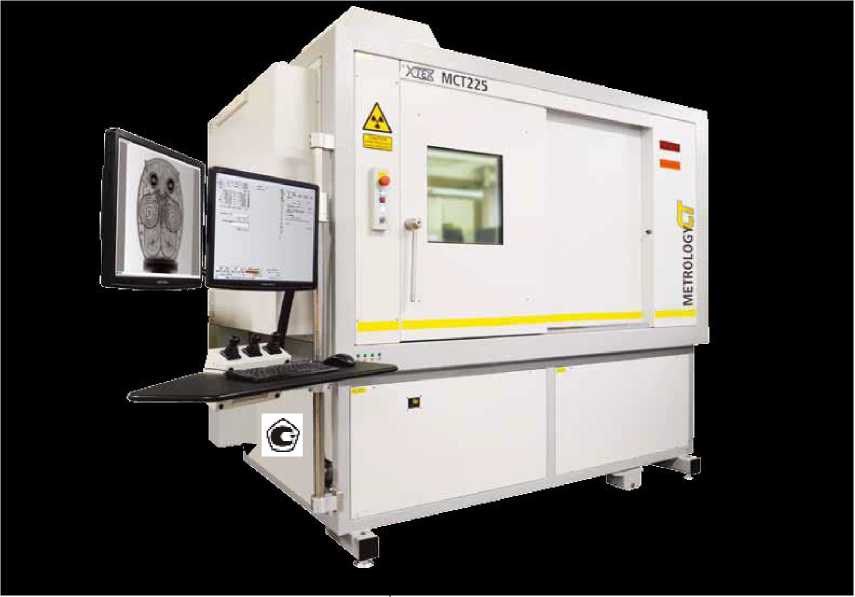

Внешний вид. Системы томографические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы томографические
Рисунок № 1

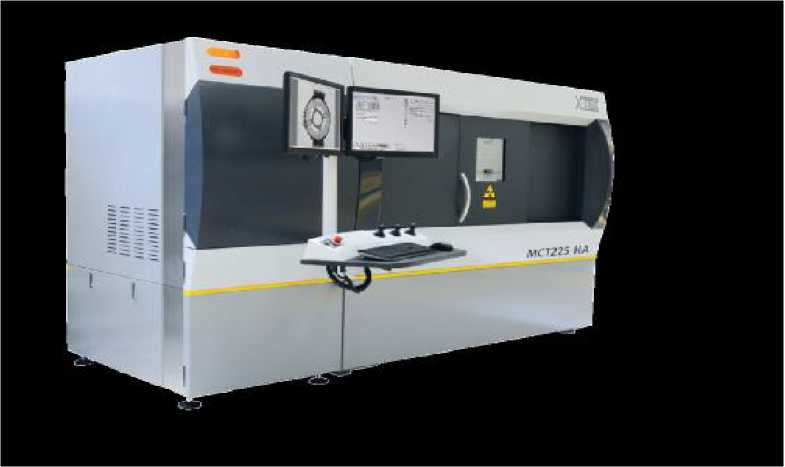

Внешний вид. Системы томографические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы томографические
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 01.04.2020
Номер записи - 151166
ID в реестре СИ - 373566
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ventis MX4,

Производитель

Изготовитель - Фирма "X-Tek Systems Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.

Что внутри отчета

  • Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
  • Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
  • Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
  • Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
  • Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).

Содержание отчета

Общие сведения

  • Количество типов средств измерений, закрепленных за ООО «Константа».
  • Динамика работы компании на рынке поверок по годам.

Данные по поверкам

  • Разбивка по годам: 2021–2025.
  • Первичные и периодические поверки.
  • Распределение по юридическим и физическим лицам.
  • Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).

Группы средств измерений

Сводные таблицы по ключевым видам СИ:

  • Твердомеры, микротвердомеры.
  • Приборы для измерения блеска.
  • Толщиномеры покрытий.
  • Другие группы по классификатору ФГИС «Аршин».

Статистика

  • Количество выполненных поверок и извещений.
  • Число владельцев СИ по каждому типу.

Доли организаций в динамике

  • Позиции ООО «Константа» относительно конкурентов.
  • Доля рынка по годам, тренды изменений.

Визуализация

  • Графики динамики поверок по годам и типам СИ.
  • Таблицы для отслеживания тенденций развития компании.

Ключевые цифры (пример по выбранным группам СИ, 2025)

Показатель Значение Комментарий
Всего поверок 11 645 по выбранным группам СИ
Первичных поверок 1 681 доля «Константы»: 0%
Периодических поверок 9 964 доля «Константы»: 1,91%
Доля «Константы» (общая) 1,63% 190 из 11 645 поверок
Примеры объектов учета (2025)
  • Твердомеры шариковые, № 1239-59 — 145 поверок.
  • Твердомеры (ТК-2), № 1245-59 — 215 поверок.
  • Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.

Кому полезен отчет

  • Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
  • Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
  • Экспертам-метрологам — структура рынка поверок и тренды.
  • Заказчикам/инвесторам — подтвержденная активность на рынке измерений.

Форматы и наполнение

  • PDF-отчет с графиками, таблицами и комментариями.
  • Excel-приложение с детальными выгрузками для самостоятельного анализа.
  • Методологическая записка с описанием источников и логики обработки данных.

Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)

Наличие аналогов СИ: Системы томографические (MCT225 и MCT225 HA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
60306-15 Системы томографические (MCT225 и MCT225 HA)
Фирма "X-Tek Systems Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
78471-20 Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ») (РОССИЯ г. Ростов-на-Дону)

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
60306-15
01.04.2020
Системы томографические, MCT225 и MCT225 HA
Фирма "X-Tek Systems Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года

Кто поверяет Датчики абсолютной вибрации ("ВИБРОБИТ AV100")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "УРАЛКАЛИЙ-РЕМОНТ"
(РОСС RU.0001.310273)
  • Ventis MX4
  • 38 38 0 38 0 38 0 38

    Стоимость поверки Датчики абсолютной вибрации ("ВИБРОБИТ AV100")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы оснащены программным обеспечением «Inspect-X» и СТ Pro 64 bit. ПО «Inspect-X» служит для управления процессом получения рентгеновских проекций. Для входа в ПО требуется пароль и личный номер оператора ID. ПО «CT Pro» служит для создания 3D модели исследуемого объекта.

    Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

    Идентификационные данные программного обеспечения приведены в таблице 1

    Защита программного обеспечения систем соответствует «высокому» уровню в соответствии с Р 50.2.077-2014.

    Таблица 1

    Идентификационное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор ПО

    ДРУгие идентификационные данные (если имеются)

    Inspect-X

    не ниже 3.1.9

    8B5778AFDF10FD7

    F23143A0EF0CDBB

    F2

    нет

    CT Pro 64 bit

    не ниже 4.1

    C0CD449FC0F77BD

    F7E66F60A365D9D

    AF

    нет

    Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую часть корпуса системы томографической методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений изложен в документе «Системы томографические серий MCT225 и MCT225 HA. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам томографическим серий MCT225 и MCT225 HA

    • 1 ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х 10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

    • 2 Техническая документация фирмы - изготовителя.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 60306-15 «Системы томографические серий MCT225 и MCT225 HA. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2014 г. Основные средства поверки: Комплекты мер для поверки систем томографических General Electric (Госреестр № 54705-13), диаметр сфер 10 мм, пределы допускаемых отклонений расстояний между центрами сфер±0,002 мм


    Изготовитель


    Фирма X-Tek Systems Ltd, Великобритания
    Tring Business Centre, Ickneild Way, Tring HP23 4JX
    Tel. +44 1442 828700; E-Mail: Sales.UK.NM@nikon.com

    Заявитель


    ООО «Нева Технолоджи», г. Санкт-Петербург
    198096, Россия, г. Санкт-Петербург, ул. Маринеско, д. 6, лит. А, пом. 7Н Тел.: (812) 380-92-13; 337-51-92; Тел./факс: (812) 784-15-34; 784-96-70
    Лист № 5 Всего листов 5

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.

    Конструктивно системы представляют собой напольные приборы, состоящие из следующих блоков: защитного свинцового кабинета, предотвращающего проникновение рентгеновского излучения во внешнюю среду, рентгеновской пушки горизонтальной конфигурации, генератора высокого напряжения, детектора (приемника), представляющего собой флуоресцентную панель с высокой чувствительностью для регистрации рентгеновского излучения, манипулятора для установки объекта контроля и его перемещения, двери загрузки со свинцовым окном для установки и удаления измеряемой детали.

    Рентгеновская пушка отражающего типа у MCT 225 и прострельного типа у MCT 225 HA представляет собой металлическую колбу, из которой откачивается воздух. Внутри колбы находится катод, анод, фокусирующий электрод, отклоняющая система, магнитная линза и мишень. Рентгеновское излучение генерируется вследствие бомбардировки металлической цели потоком электронов большой энергии. Детектор преобразует рентгеновское излучение в электрические импульсы, которые преобразуются в рентгеновское изображение на мониторе. Манипулятор имеет 4 оси для его перемещения, управление перемещением по этим осям осуществляется как через интерфейс программного обеспечения, так и с помощью джойстиков.

    Принцип работы систем основан на том, что исследуемый объект состоит из частей с различной способностью поглощения рентгеновского излучения. При прохождении рентгеновского излучения сквозь объект, на детекторе образуется его проекция, Детектор регистрирует и считывает текущие проекции и производит их набор при повороте объекта на 360°. Специальное программное обеспечение, используя полученный набор данных, производит реконструкцию объекта. При наложении срезов друг на друга получают трехмерную модель объекта с его внешней и внутренней структурой и геометрией.

    Процесс контроля изделий можно вести в автоматическом режиме, программно задав контролируемые параметры.

    На консоли управления расположены джойстики, клавиатура, кнопки вкл./выкл. системы, сдвоенные дисплеи для визуализации рентгеновского изображения в режиме реального времени. Система управления процессом измерений помещена в отдельный блок - контроллер, к которому при помощи набора силовых и управляющих кабелей подсоединены все основные элементы системы и включает в себя управляющий компьютер, контроллеры, кнопку экстренного отключения.

    Конструкция защитных стенок кабинета (проникающее излучение менее 1мкЗв/ч) позволяет использовать систему в любых помещениях без дополнительных средств радиационной защиты.

    Внешний вид. Датчики абсолютной вибрации (

    а)

    Внешний вид. Датчики абсолютной вибрации (

    б)

    Рисунок 1 - Внешний вид систем томографических серии MCT225 (а) и MCT225 HA (б)

    Лист № 3 Всего листов 5

    Таблица 3 - комплектность средства измерений

    Наименование

    Кол-во

    Примечание

    Система томографическая серии MCT225 или MCT225 HA

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.


    Таблица 2

    Наименование параметра

    MCT225

    MCT225 HA

    Диапазон измерений, мм

    - высота

    От 0 до 250

    От 0 до 150

    - диаметр

    От 0 до 250

    От 0 до 150

    Максимальная масса образца, кг

    50

    5

    Пределы допускаемой абсолютной

    ±(9+L/50), где L

    ±(3,8+L/50), где L

    погрешности измерений длины, мкм

    измеряемая длина, мм

    измеряемая длина,

    мм

    Размер фокусного пятна, мкм

    3

    1

    Диапазон перемещения манипулятора по

    осям, мм

    -X

    400

    100

    -Y

    300

    300

    -Z

    730

    500

    У гол вращения манипулятора,... °

    От 0 до 360

    От 0 до 360

    Расстояние между источником и приемником излучения, мм

    1175

    800

    Диапазон увеличений

    от 1,6 до 150

    От 2,6 до 200

    Габаритные размеры системы, не более, мм -ширина

    2414

    3211

    -глубина

    1275

    1587

    -высота

    2205

    1968

    Масса системы, не более, кг

    4000

    4200

    Условия эксплуатации:

    Диапазон рабочих температур, °С Относительная влажность воздуха, %

    От 17 до 25

    <85

    20±1

    <85

    Источник рентгеновского излучения - трубка открытого типа

    -напряжение, кВ

    -мощность, В^А

    мишень отражающего типа 225

    225

    мишень прострельного типа

    225

    20
