Конструкция устройств INDIV-X-10V, INDIV-X-10VT, INDIV-X-10W, INDIV-X-10WT представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея, окном ИК-порта и углублением с кнопкой запуска и просмотра текущих показаний и архивов на передней панели прибора.

Устройство снабжено двумя датчиками температуры.

Один датчик температуры (датчик температуры отопительного прибора) расположен либо внутри корпуса рядом с задней стенкой (компактное устройство) в подпружиненном теплопроводе, прижимаемом при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава (тепловому адаптеру), либо в пластиковой шайбе на конце кабеля длиной 1,5 м, также закрепляемой на тепловом адаптере специальной конструкции. Тепловой адаптер снабжен отверстиями для крепления к поверхности отопительного прибора. В расчетной формуле /1/ и при выводах на дисплей используется температура tH, полученная из температуры, измеренной датчиком, путем линейного преобразования:

t_H = (tsR -1,026 - 0,66 ) °C - для компактных устройств INDIV-X-10V, INDIV-X-10W,

tH = (tSR -1,163 - 4,021) °C - для устройств с выносным датчиком INDIV-X-10VT, INDIV-X-10WT,

(Эта температура далее именуется температурой радиатора.)

Температура радиатора используется и как температура старта в условиях выполнения основного критерия старта: t_H >t_z , где

t_z - стартовая температура, равная 30° С в период с сентября по май и 37°С в период с июня по август.

Второй датчик температуры (датчик температуры tR окружающей среды) расположен внутри корпуса за передней стенкой прибора. Этот датчик используется только как стартовый датчик в условиях низких температур радиатора: при температуре радиатора tH больше 20°C но ниже стартовой температуры tz вычисляется разность температур радиатора и окружающей среды At_HR = t_H - t_R. Если при указанных условиях At_HR больше или равна 5 °С в летний период (июнь, июль и август) или больше или равна 4 °С во все остальные месяцы года, устройство также начинает накопление показаний.

Исполнения INDIV-X-10W, INDIV-X-10WT имеют встроенный радиомодуль для передачи зарегистрированных данных на принимающее устройство по радиосвязи.

Устройства INDIV-X включают в себя источник питания и микроконтроллер с кварцевым резонатором. Микроконтроллер осуществляет измерения сопротивления дат-

Лист № 2 Всего листов 5 чика температуры, необходимые вычисления и управление индикацией буквенноцифрового жидкокристаллического дисплея и сеансами передачи данных по радиоканалу.

Если выполнен хотя бы один из критериев старта, то показание устройств INDIV-X формируется в соответствии с алгоритмом :

tHi - температура отопительного прибора в момент i-го измерения,

N - количество четырёхминутных интервалов времени с момента начала измерений.

Если не выполнен ни один из критериев старта, накопление показаний не производится.

Для закрепления устройств на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже устройства со встроенным датчиком корпус фиксируется на пластине теплового адаптера специальной пломбой-защелкой, исключающей несанкционированный доступ к внутренним деталям прибора и элементам крепления.

Корпус прибора с выносным датчиком также фиксируется защелкой на тепловом адаптере, прикрепляемом к стене, а выносной датчик - на поверхности прибора отопления при помощи специального монтажного комплекта.

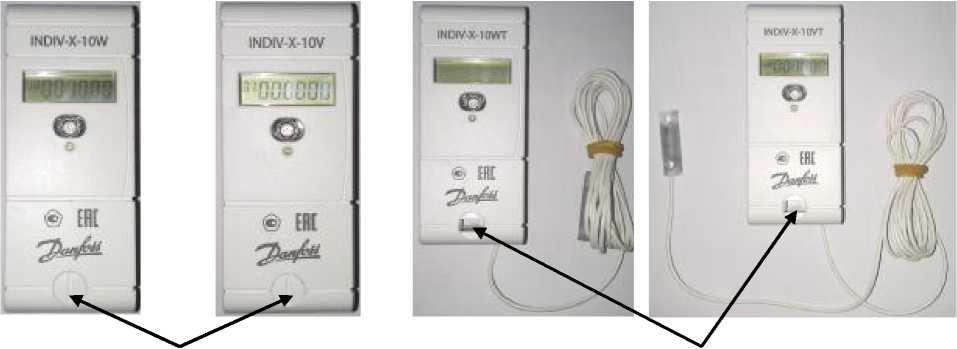

Внешний вид устройств для распределения тепловой энергии электронных INDIV-X-10V, INDIV-X-10VT, INDIV-X-10W, INDIV-X-10WT (далее - INDIV-X ) приведен на рисунке 1.

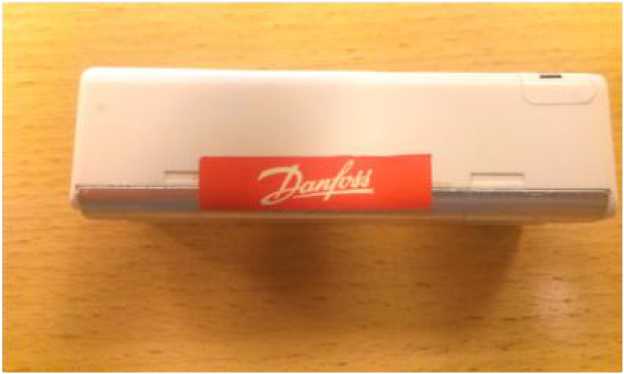

На рисунке 2 показана пломба-наклейка, наносимая после закрепления устройства на адаптере.

Пломба-защелка                                     Место для пломбы

Рисунок 1

Рисунок 2.

Состояния устройства, текущая величина потребления, потребление за последний месяц и информация измерительного устройства, в том числе температура tH, отображаются на ЖК-дисплее в режиме последовательных циклов. Переключение между циклами происходит автоматически каждые 7 секунд. При нажатиях кнопки в углублении на передней стенке доступно сервисное меню.

Устройства INDIV-X могут использоваться со следующими типами отопительных приборов:

- Пластинчатые радиаторы ;

- Трубчатые радиаторы ;

- Панельные радиаторы с горизонтальным и вертикальным потоком воды ;

- Радиаторы с внутренними заслонками в трубе ;

- Конвекторы .

приведена в таблице 3.

Таблица 3

устройств INDIV-X-10V,

INDIV-X-10VT, INDIV-X-10W, INDIV-X-10WT приведены в таблице 1. Таблица 1
