Параметры

Модификации DPI 620

DPI620G,

DPI620G IS,

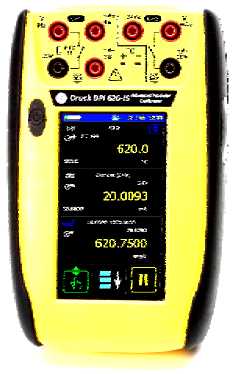

DPI620 IS,

DPI620 IS CE

DPI620G-FF, DPI620G-FF IS

DPI620G-L,

DPI620G-L IS

DPI620G-H, DPI620G-H IS

DPI620G-HF, DPI620G-HF IS

Давление

+

+

+

+

+

Напряжение постоянного тока

+

+

+

-

-

Напряжение переменного тока

+

+

+

-

-

Сила постоянного тока

+

+

+

+

+

Сопротивление

+

+

+

Частота

+

+

+

Импульсы

+

+

+

Термопары

+

+

+

Т ермопреобразова-тели сопротивления

+

+

+

Коммуникация

HART

+

+

-

+

+

Коммуникация HART/Fieldbus

-

+

-

-

+

Наименование

Кол-во, шт.

Примечание

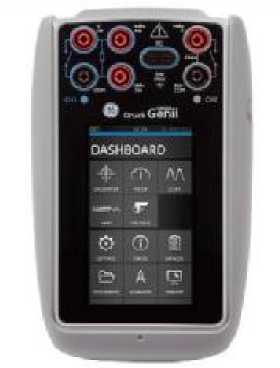

Калибратор многофункциональный DPI 620

1

Модификация в соответствии с заказом

Модули давления

-

Количество в соответствии с заказом

Кабель электрического питания

1

Руководство по эксплуатации

1

Методика поверки МП РТ 2142-2014

1

Вид давления

Диапазоны измерений

Пределы допускаемой приведенной погрешности, %

кПа

МПа

Избыточное

от -2,5 до 2,5

-

±0,1

от -7 до 7 от -20 до 20 от -35до 35 от -70 до 70 от -100 до 100

-

±0,05

от -100 до 200

от -100 до 350

от -100 до 700

от -0,1 до 1

от -0,1 до 2 от (0-3,5) до (0-20)

±0,025

Абсолютное

от 0 до 35

-

±0,08

от 0 до 70

-

±0,07

от 0 до 200

от 0 до 700

от (0-1) до (0-100)

±0,05

-

от (0-1) до (0-100)

±0,025*

Вид давления

Диапазон измерений

Пределы допускаемой приведенной погрешности, %

IDOS UPM

В диапазоне температур от 0 до 50 °С

IDOS UPM Р

В диапазоне температур от 18 до 28 °С

Избыточное, разность давлений, кПа

от -2,5 до 2,5

±0,1

±0,05

от -7 до 7

от -20 до 20

от -35 до 35

от -70 до 70

±0,075

±0,05

от -100 до 100

от -100 до 200

±0,05

±0,015

Избыточное, МПа

от -0,1 до 0,35 от -0,1 до 0,7 от -0,1 до 1,0 от -0,1 до 2,0 от 0 до 3,5 от 0 до 7,0 от 0 до 10,0 от 0 до 13,5 от 0 до 20,0

±0,05

±0,015

от 0 до 35

от 0 до 70

±0,05

-

Абсолютное, кПа

от 0 до 35 от 0 до 200 от 0 до 700 от 0 до 2000

±0,1

±0,075

±0,075

±0,075

-

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности в диапазоне температур от 10 до 30 °С

Пределы допускаемой дополнительной погрешности в диапазонах температур от -10 до 10 °С, от 30 до 50 °С

% ИВ

+ % ВПИ

% ИВ

+ % ВПИ/°С

Напряжение

постоянного тока

от -10 до 100 мВ

0,007/0,009*

0,01

0

0,0005

±200 мВ

0,007/0,0085*

0,005

0

0,0005

±2000 мВ

0,007/0,008*

0,005

0

0,0005

±20 В

0,01/0,018*

0,002/0,0025*

0

0,0005

±30 В

0,01/0,019*

0,004/0,0045*

0

0,0005

Напряжение переменного тока **

от 0 до 2000 мВ

0,2

0,15

0,005

0,005

от 0 до 20 В

0,2

0,15

0,005

0,005

от 0 до 300 В

1,5

0,1

0,05

0,005

Сила постоянного тока

±20 мА

0,012/0,016*

0,006/0,0065*

0

0,0005

±55 мА

0,016/0,019*

0,005/0,0055*

0

0,0005

Сопротивление (4-х проводная схема с функцией

True Ohms)***

от 0 до 400 Ом

0,009

0,0012

0

0,0005

от 0 до 4000 Ом

0,009

0,0012

0

0,0005

Сопротивление (4х проводная схема)

от 0 до 400 Ом

0,015

0,006

0

0,001

от 0 до 4000 Ом

0,015

0,006

0

0,001

Частота (импульсы от 0 до 999999)

от 0 до 1000 Гц

0,003

0,0002

-

-

от 1 до 50 кГц**/ от 1 до 5 кГц*

0,003

0,0004

-

-

Тип преобразователя термоэлектрического

Диапазон измерений и воспроизведения, °C

Пределы допускаемой основной абсолютной погрешности измерений и воспроизведения, °C

ТПР (В) ¹

от -250 до +1820

±4,0 (от 250 до 500 °C)

±2,0 (от 500 до 700 °C) ±1,5 (от 700 до 1200 °C) ±1,0 (от 1200 до 1820 °C)

ТХКн (E) ¹

от -270 до +1000

±2,0 (от -270 до -200 °C)

±0,5 (от -200 до -120 °C) ±0,25 (от -120 до +1000 °C)

ТЖК (J) ¹

от -210 до +1200

±0,5 (от -210 до -140 °C) ±0,3 (от -140 до +1200 °C)

ТХА (K) ¹

от -270 до +1370

±4,0 (от -270 до -220 °C) ±1,0 (от -220 до -160 °C) ±0,5 (от -160 до -60 °C) ±0,3 (от -60 до +800 °C) ±0,5 (от 800 до 1370 °C)

ТХК (L) ¹

от -200 до +800

±0,4 (от -200 до -100 °C) ±0,25 (от -100 до +800 °C)

ТНН (N) ¹

от -200 до +1300

±7,0 (от -270 до -200 °C) ±1,0 (от -200 до -40 °C) ±0,4 (от -40 до +1300 °C)

ТПП (R) ¹

от -50 до +1760

±3,0 (от -50 до +360 °C) ±1,0 (от 360 до 1760 °C)

ТПП (S) ¹

от -50 до +1740

±3,0 (от -50 до +70 °C) ±1,5 (от 70 до 320 °C) ±1,1 (от 320 до 660 °C) ±1,0 (от 660 до 1740 °C)

ТМК (Т) ¹

от -270 до +400

±3,0 (от -270 до -230 °C) ±1,0 (от -230 до -50 °C) ±0,3 (от -50 до +400 °C)

ВР (А-1) ¹

от 0 до 2500

±1,0 (от 0 до 300 °C) ±1,4 (от 300 до 1500 °C) ±2,0 (от 1500 до 2500 °C)

Компенсация температуры холодного спая преобразователей термоэлектрических

от 10 до 30

±0,2

Примечание:

¹ - по ГОСТ Р 8.585-2001.

Тип термопреобразователя сопротивления

Диапазон измерений, °C

Пределы допускаемой основной абсолютной погрешности измерений, °C

Режим измерений (4-х проводная схема подключения)

Режим измерения (4-х проводная схема с функцией «True Ohms»)

Pt 50¹

от -200 до +850

0,021 % ИВ + 0,16 (от -200 до 0 °С) 0,024 % ИВ + 0,16

(от 0 до 850 °С)

0,012 % ИВ + 0,05

Pt 100¹

от -200 до +850

0,017 % ИВ + 0,1 (от -200 до 0 °С) 0,0215 % ИВ + 0,1

(от 0 до 850 °С)

0,012 % ИВ + 0,04

Pt 200¹

от -200 до +850

0,017 % ИВ + 0,069 (от -200 до 0 °С)

0,018 % ИВ + 0,069 (от 0 до 260 °С)

0,033 % ИВ + 0,33

(от 260 до 850 °С)

0,01 % ИВ + 0,03 (от -200 до +260 °С) 0,015 % ИВ + 0,077 (от 260 до 850 °С)

Pt 400¹

от -200 до +850

0,03 (от -200 до -100 °С)

0,05 (от -100 до 0 °С) 0,045 % ИВ+0,07 (от 0 до 850 °С)

0,02 (от -200 до -100 °С) 0,03 (от -100 до 0 °С) 0,045 % ИВ + 0,05 (от 0 до 850 °С)

Pt 500¹

от -200 до +850

0,0165 % ИВ + 0,051 (от -200 до -60 °С) 0,017 % ИВ + 0,16 (от -60 до 0 °С) 0,024 % ИВ+0,16 (от 0 до 850 °С)

0,01 % ИВ + 0,026 (от -200 до -60 °С) 0,015 % ИВ + 0,05 (от -60 до 0 °С)

0,012 % ИВ + 0,05 (от 0 до 850 °С)

Pt 1000¹

от -200 до +850

0,016 % ИВ + 0,044 (от -200 до -150 °С)

0,018 % ИВ + 0,1 (от -150 до 0 °С) 0,0215 % ИВ+0,1 (от 0 до 850 °С)

0,009 % ИВ + 0,024 (от -200 до -150 °С)

0,011 % ИВ + 0,036 (от -150 до 0 °С)

0,012 % ИВ + 0,036 (от 0 до 850 °С)

Тип термопреобразователя сопротивления

Диапазон измерений, °C

Пределы допускаемой основной абсолютной погрешности измерений, °C

Режим измерений (4-х проводная схема подключения)

Режим измерения (4-х проводная схема с функцией «True Ohms»)

50 П¹

от -200 до +850

0,021 % ИВ + 0,16 (от -200 до 0 °С)

0,024 % ИВ + 0,16

(от 0 до 850 °С)

0,012 % ИВ + 0,05

100 П¹

от -200 до +850

0,017 % ИВ + 0,1 (от -200 до 0 °С)

0,0215 % ИВ + 0,1 (от 0 до 850 °С)

0,012 % ИВ + 0,04

50 М¹

от -180 до +200

0,07

0,05

100 М¹

от -180 до +200

0,04

0,025

100 Н¹

от -60 до +180

0,071 (от -60 до 0 °С) 0,002 % ИВ + 0,071 (от 0 до 180 °С)

0,026 (от -60 до 0 °С)

0,03 (от 0 до 180 °С)

50 М W = 1,426

от -50 до +200

0,06

0,045

100 М W = 1,426

от -50 до +200

0,035

0,022

Ni 120

W = 1,762

от -80 до +320

0,06 (от -80 до +270 °С)

0,2 (от 270 до 320 °С)

0,022 (от -80 до 0 °С)

0,028 (от 0 до 270 °С)

0,057 (от 270 до 320 °С)

гр. 21 (46П,

W = 1,391)

от -200 до +650

0,07 (от -200 до 0 °С)

0,13 (от 0 до 650 °С)

0,04 (от -200 до 0 °С)

0,09 (от 0 до 650 °С)

гр. 23 (53М, W = 1,426)

от -50 до +200

0,05 (от -50 до 0 °С)

0,08 (от 0 до 200 °с)

0,03 (от -50 до 0 °С)

0,05 (от 0 до 200 °С)

Примечания:

• 1 ¹ - по ГОСТ 6651-2009.

• 2 ИВ - измеряемая величина

Тип

термопреобразователя сопротивления

Диапазон воспроизведения, °C

Пределы допускаемой основной абсолютной погрешности воспроизведения¹, °C

Pt 50²

от -200 до +850

0,043 % ИВ+0,24

Pt100²

от -200 до +850

0,04 % ИВ+0,16

Pt 200²

от -200 до +850

0,0345 % ИВ+0,12 (от -200 до +260 °С) 0,087 % ИВ+0,28 (от 260 до +850 °С)

Pt 400²

от -200 до +850

0,045 (от -200 до -100 °С) 0,08 (от -100 до 0 °С)

0,045 % ИВ+0,09 (от 0 до 850 °С)

Pt 500²

от -200 до +850

0,033 % ИВ+0,095 (от -200 до -60 °С)

0,078 % ИВ+0,23 (от -60 до +850 °С)

Pt1000²

от -200 до +850

0,032 % ИВ+0,085 (от -200 до -150 °С)

0,0675 % ИВ+0,19 (от -150 до +260 °С)

0,082 % ИВ+0,17 (от 260 до 850 °С)

50 П²

от -200 до +850

0,043 % ИВ+0,24

100 П²

от -200 до +850

0,04 % ИВ+0,16

50 М²

от -180 до +200

0,16

100 М²

от -180 до +200

0,045

100 Н²

от -60 до +180

0,12

50 М

W = 1,426

от -50 до +200

0,14

100 М W = 1,426

от -50 до +200

0,04

Ni 120

W = 1,762

от -80 до +320

0,11 (от -80 до +270 °С)

0,25 (от 270 до 320 °С)

гр. 21 (46П, W = 1,391)

от -200 до +650

0,2 (от -200 до 0 °С)

0,35 (от 0 до 650 °С)

гр. 23 (53М, W = 1,426)

от -50 до +200

0,15 (от -50 до 0 °С)

0,25 (от 0 до 200 °С)

Примечания:

• ¹ - Измерительный ток:

• - от 0,1 до 4 мА в диапазоне измерений от 0 до 0,4 кОм;

• - от 0,05 до 1 мА в диапазоне измерений св. 0,4 до 4 кОм

• ² - по ГОСТ 6651-2009

Характеристика

Значение характеристики для калибраторов многофункциональных DPI 620

Рабочая среда

Не коррозионные жидкости и газы

Нормальная температура эксплуатации, °С

от 10 до 30

Диапазон рабочих температур, °С

от -10 до +50

Диапазон температуры хранения, °С

от -20 до +70

Относительная влажность окружающего воздуха, %

от 5 до 90 (без конденсации)

Напряжение питания, В

3,7

Защита от пыли и влаги

IP54

Предельно допустимое давление, % ВПИ

200

Масса, кг, не более

DPI 620: (включая элемент питания)

0,575

MC 620:

0,640

PM620:

0,100

IDOS UPM:

0,325

Габаритные размеры, мм, не более

DPI 620:

183x114x42

DPI 620+MC 620:

265x114x64

DPI 620+MC 620+PM620:

265x114x93

IDOS UPM:

130x60x45
