Номер по Госреестру СИ: 60551-15
60551-15 Аппаратура геодезическая спутниковая
(PrinCe NRG1)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe NRG1 (далее - PrinCe NRG1)
предназначена для измерения координат точек земной поверхности при создании, обновлении и развитии геодезических сетей, применении в составе непрерывно работающих опорных спутниковых геодезических станций, стационарно установленных на пунктах, образующих дифференциальные сети для целей геодезии и навигации; выполнения кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

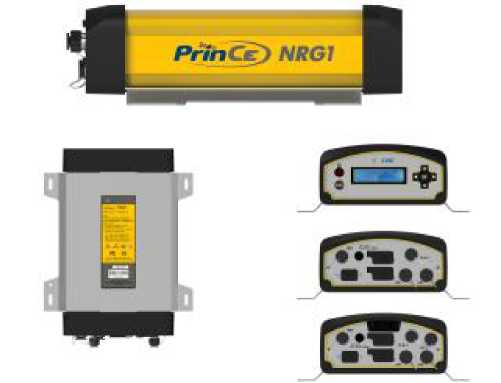

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.05.2020
Номер записи - 151437
ID в реестре СИ - 373837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет, модель PrinCe NRG1, Аппаратура геодезическая спутниковая PrinCe NRG1, Аппаратура геодезическая спутниковая PrinCe NRG1, Spectra Precision SP80, PrinCe NRG1, PrinCe NRG1 , NRG1,
Производитель
Изготовитель - Фирма "Shanghai HuaCe Navigation Technology Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 154
Выдано извещений - 0
Кол-во периодических поверок - 88
Кол-во средств измерений - 50
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (PrinCe NRG1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shanghai HuaCe Navigation Technology Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43628-10 01.04.2015 |
GPS-приемники спутниковые геодезические, X20, X60 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
43656-10 01.04.2015 |
GNSS-приемники спутниковые геодезические, X90, X91 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57828-14 22.07.2019 |
Аппаратура геодезическая спутниковая, PrinCe X900 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57980-14 23.07.2019 |
Аппаратура геодезическая спутниковая, PrinCe N71 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
60551-15 06.05.2020 |
Аппаратура геодезическая спутниковая, PrinCe NRG1 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61944-15 23.10.2021 |
Аппаратура геодезическая спутниковая, PrinCe i80 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61945-15 23.10.2021 |
Аппаратура геодезическая спутниковая, PrinCe X91 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
72764-18 16.10.2024 |
Аппаратура геодезическая спутниковая, PrinCe i70 Turbo, PrinCe i80 Air Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75443-19 02.07.2024 |
Аппаратура геодезическая спутниковая, PrinCe i50 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
77243-20 30.01.2025 |
Системы мобильного сканирования, Alpha3D Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
78688-20 14.07.2025 |
Аппаратура геодезическая спутниковая, PrinCe i90 Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура геодезическая спутниковая (PrinCe NRG1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 33 | 0 | 25 | 0 | 24 | 0 | 24 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 22 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 16 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 3 | 0 | 12 | 0 | 9 | 0 | 9 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Аппаратура геодезическая спутниковая (PrinCe NRG1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
PrinCe NRG1 имеет встроенное ПО «n72_s_20141116_c», ПО контроллера «LandStar 6», а также ПО «CHC Geomatics Office (CGO)» и «CRNet», устанавливаемое на персональный компьютер. С помощью ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
|
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LandStar 6 |
6.0.4343.14042022 |
DD4527D9 |
CRC32 |
|
n72_s_20141116_c |
4026 |
CC52F6DB |
CRC32 |
|
CHC Geomatics Office (CGO) |
1.0.2 |
08412F3 |
CRC32 |
|
CRNet |
1.0.7 |
9F67D6C3 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус PrinCe NRG1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая PrinCe NRG1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe NRG1-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
-
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
-
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2; 5.3).
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Лист № 4 Всего листов 4Изготовитель
«Shanghai HuaCe Navigation Technology Ltd», КНРC311, NO. 599 GAOJING ROAD, QINGPU DISTRICT, SHANGHAI 201702, CHINA.
Тел.: +64 3 940 4400; Факс: +64 3 940 4411
E-mail: support@chcnav.com
Заявитель
ЗАО «ПРИН»РФ, 125993, г. Москва, ГСП-3, А-80, "МАИ", Волоколамское ш., 4 Тел.: +7 (495) 734-91-91, Факс: +7 (495) 626-97-79
E-mail: info@prin.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая PrinCe NRG1 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора, измерении фазы несущей и доплеровских смещений частот по сигналам ГНСС и вычислении значений расстояний до спутников.
Специфической особенностью является возможность формирования
дифференциальных поправок и их передача по различным каналам связи на подвижную аппаратуру геодезическую спутниковую, опорные спутниковые геодезические станции дифференциальной сети и в центры контроля дифференциальных подсистем ГНСС.
Конструктивно PrinCe NRG1 представляет собой модульную комбинацию, включающую в себя спутниковую геодезическую антенну и приёмник. И приёмник, и антенна имеют прорезиненные металлические корпуса.
Управление PrinCe NRG1 осуществляется с помощью панели управления, персонального компьютера, контроллера или веб-интерфейса через локальную сеть или сеть Интернет. Принимаемая со спутников информация записывается во внутреннюю память приёмника, внешний USB накопитель, память контроллера или персонального компьютера. Объем внутренней энергонезависимой памяти PrinCe NRG1 составляет 16 Гбайт. В приёмнике PrinCe NRG1 установлен несъёмный встроенный аккумулятор.
На передней панели PrinCe NRG1 расположены: кнопка питания для включения/выключения приемника, светодиодный индикатор питания/зарядки; кнопка ESC для возврата в предыдущее меню или отмены внесенных на текущей странице изменений; дисплей для отображения информации о состоянии приёмника и текущих значениях настроек; кнопка ОК для подтверждения выбора и стрелки прокрутки для перемещения по меню приёмника.
Задняя панель PrinCe NRG1 оснащена следующими портами и разъемами:
-
- порт с TNC разъемом для подключения внешней спутниковой геодезической антенны с защитной заглушкой;
-
- порт RS-232 с девятиштырьковым разъемом для подключения внешнего источника питания с защитной прорезиненной заглушкой;
-
- сетевой порт Ethernet с разъемом RJ45 Jack с защитной прорезиненной заглушкой;
-
- два порта с десятиштырьковым разъемом LEMO для подключения внешнего источника питания и соединения с персональным компьютером по протоколу RS-232 или USB с защитной заглушкой;
-
- порт с разъемом BNC для подключения внешней радиоантенны с защитной заглушкой;
-
- порт с разъемом BNC для подключения внешней GSM/Wi-Fi антенны с защитной заглушкой;
-
- порт с разъемом TNC для подключения внешнего генератора частоты с защитной заглушкой;
-
- слот для установки SIM-карты с защитной прорезиненной заглушкой;
Лист № 2 Всего листов 4 - порт USB (A) для подключения внешних носителей информации с защитной прорезиненной заглушкой.
Внешний вид аппаратуры геодезической спутниковой PrinCe NRG1
Пломбирование крепёжных винтов корпуса приемника PrinCe NRG1 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
|
Наименование характеристик |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Количество каналов |
220 |
|
Принимаемые сигналы |
GPS: L1C/A, L1C, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 Galileo: E1, Е5а, E5B, E6 (опционально) BeiDou: B1, В2, B3 (опционально) SBAS: WAAS, EGNOS, MSAS, QZSS, СДКМ |
|
Режимы измерений |
«Статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
|
Тип антенны |
Внешняя |
|
Допускаемая средняя квадратическая погрешность измерений в режиме «Статика», мм:
|
2,5 + 0,5-10-6-D 5,0 + 0,5-10-6-D где D - измеряемое расстояние в мм |
|
Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм:
|
8 + 1-10-6-D 15+ 1-10-6-D где D - измеряемое расстояние в мм |
|
Источник электропитания
|
Встроенный Li-ion аккумулятор 7,4 7,8 |
|
Диапазон рабочих температур, °С |
от минус 40 до плюс 65 |
|
Г абаритные размеры, (Д х Ш x В), мм |
265 x 143 x 68 |
|
Масса приёмника, не более, кг |
2,10 |
