Номер по Госреестру СИ: 60756-15
60756-15 Аппаратура для измерения вибрации
(PMS-300)
Назначение средства измерений:
Аппаратура для измерения вибрации PMS-300 (далее - аппаратура) предназначена для измерения и анализа характеристик вибрационных процессов (виброускорения, виброскорости и виброперемещения), а также измерения воздушного зазора.
Внешний вид.
Аппаратура для измерения вибрации
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.05.2020
Номер записи - 151664
ID в реестре СИ - 374064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "MC-monitoring SA"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

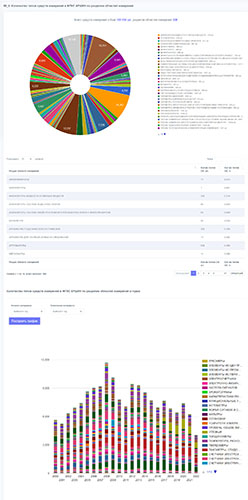

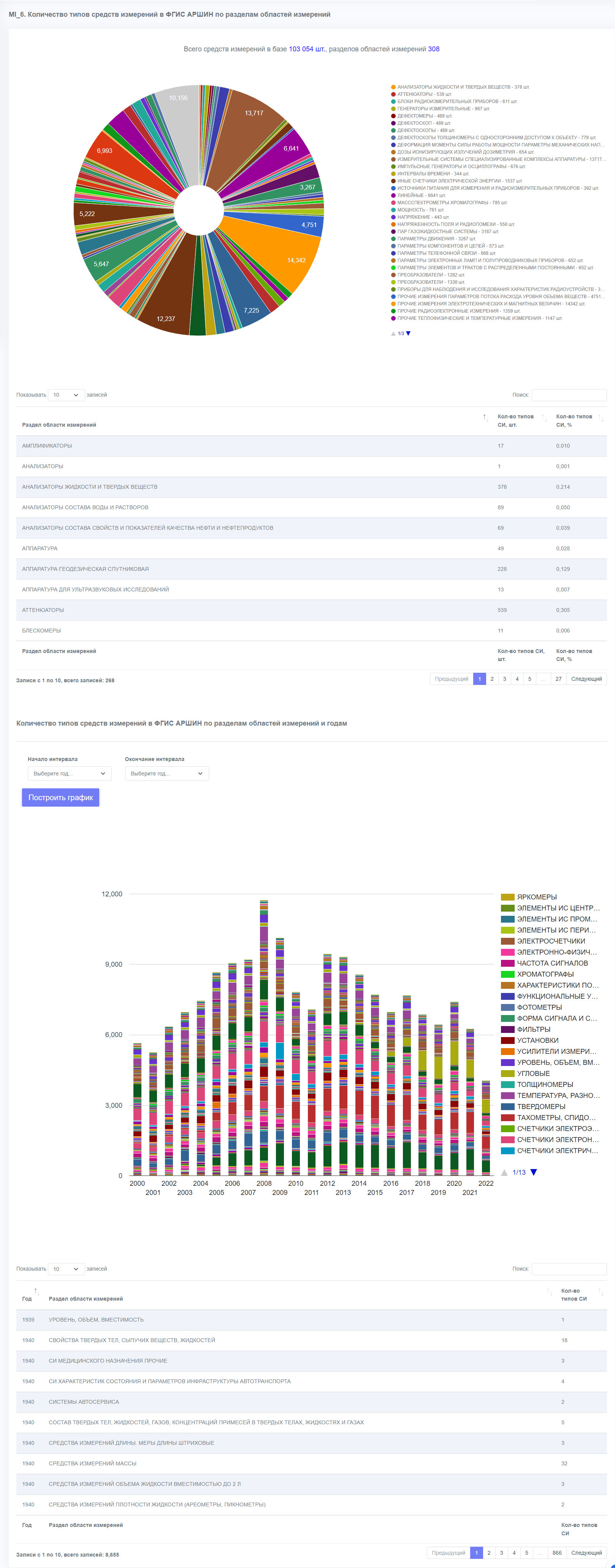

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
№2112 от 2021.09.27 Об утверждении средств измерений
Наличие аналогов СИ: Аппаратура для измерения вибрации (PMS-300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60756-15 Аппаратура для измерения вибрации (PMS-300) Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54856-13 10.09.2018 |
Измерители воздушного зазора, AGT Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58582-14 25.09.2019 |
Акселерометры волоконно-оптические, FAS Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ |
Первичная поверка |
|
59902-15 13.02.2020 |
Модули для измерения вибрации, PMM-300 Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
60756-15 27.05.2020 |
Аппаратура для измерения вибрации, PMS-300 Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
70830-18 16.04.2024 |
Преобразователи вихретоковые, РРТ-280 Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
78897-20 |
Акселерометры пьезоэлектрические, PAS-103M5 Фирма "MC-monitoring SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
Кто поверяет Аппаратура контрольно-измерительная ("Вибробит 500")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура контрольно-измерительная ("Вибробит 500")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) служит для задания отдельных параметров работы аппаратуры, для непрерывного мониторинга ее состояния, а также для хранения и передачи данных внешним устройствам по каналам связи. ПО представляет собой сервисное
(фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware 20140912 |
|
Номер версии (идентификационный номер) ПО |
Не ниже V2.0.52 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Руководство по эксплуатации «Аппаратура для измерения вибрации PMS-300 фирмы «MC-monitoring SA», Швейцария».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре для измерения вибрации PMS-300
Техническая документация фирмы «MC-monitoring SA», Швейцария.
Поверка
Поверка осуществляется по документу МП 60756-15 «Аппаратура для измерения вибрации PMS-300 фирмы «MC-monitoring SA», Швейцария. Методика поверки», утвержденному ФГУП«ВНИИМС » 22 января 2015 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр Agilent 34410А (Госреестр СИ № 33921-07).
Изготовитель
Фирма «MC-monitoring SA», Швейцария
Адрес: Route Andre Piller 19, PO Box 97, CH - 1762 Givisiez, Switzerland Тел.: +41 58 411 54 00,
Факс: +41 58 411 54 10
E-mail: info@mc-monitoring.com
Web: www.mc-monitoring.com
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»), г. Химки,
Московская обл.
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия аппаратуры основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей. В качестве первичных преобразователей могут быть использованы преобразователи, имеющими выходной сигнал в виде напряжения или тока, а также акселерометры типа ICP.
Аппаратура представляет собой модульную конструкцию, интегрированную в единый комплекс, состоящий из базисного модуля PMS-340, до восьми модулей для измерения вибрации PMS-314 и модуля источника питания PMS-361. Аппаратура дополнительно может быть оборудована встроенным модулем отображения PMS-360 с графическим цветным сенсорным ЖК экраном, который незамедлительно отображает и обеспечивает доступ к параметрам оборудования, а также главным параметрам измерения.
Базисный модуль PMS-340 предназначен для обработки и передачи сигналов, поступающих от модулей для измерения вибрации PMS-314.
Модули для измерения вибрации PMS-31 представляют собой четырехканальные программируемые устройства, служащие для измерения СКЗ, пика и размаха виброускорения и виброскорости; относительной вибрации по параметрам размаха виброперемещения, максимального отклонения вала от среднего положения, максимального размаха виброперемещения по осям X и Y; осевого перемещения и радиального положения вала; скорости вращения ротора; температуры и других технологических параметров, а также для балансировки. Каждый из модулей PMS-314 работает независимо друг от друга.
Модуль источника питания PMS-361 необходим для подачи питания на аппаратуру.
В модулях предусмотрена возможность программирования коэффициента преобразования первичных преобразователей.

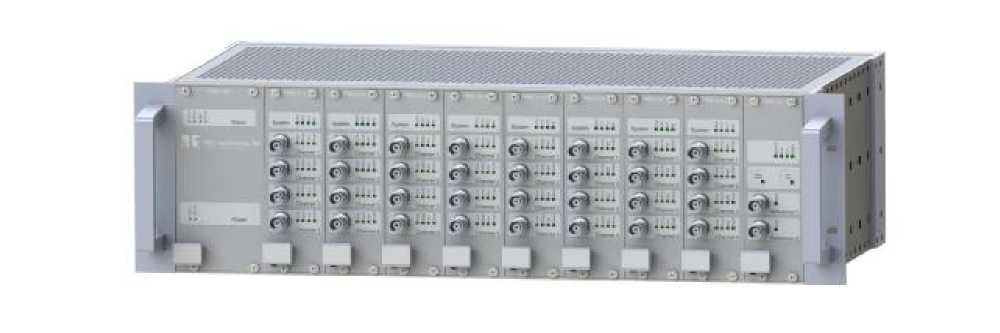

Внешний вид аппаратуры для измерения вибрации PMS-300 приведен на рисунке 1.
