Номер по Госреестру СИ: 60848-15
60848-15 Расходомеры
(Deltaflow)
Назначение средства измерений:
Расходомеры Deltaflow предназначены для измерения расхода жидкости, газа и пара.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Deltaflow
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "НПП КуйбышевТелеком-Метрология" | Юридические лица | 2 | 4 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5d03a565-a439-9838-7be0-302691f05084 | 60848-15 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 28.02.2025
Номер записи -
ID в реестре СИ - 374166
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Deltaflow, DF25 / GF, DF44 / GF, Расходомеры Deltaflow
Изготовитель - Фирма "Systec Controls Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
№1571 от 2018.07.25 О переоформлении свидетельства об утверждении типа средства измерений № 58965 "Расходомеры Deltaflow" и внесении изменений в описание типа
№1059 от 2021.06.18 Об утверждении типов средств измерений
№643 от 2015.06.04 Об утверждении типов средств измерений (ГР 60839-15 - 60875-15)
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
№399 от 2025.02.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№788 от 2025.04.22 О внесении изменений в сведения об утвержденном типе СИ (3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60848-15 Расходомеры (Deltaflow) Фирма "Systec Controls Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
84221-21 Счетчики-расходомеры (КТМ Дельтапаскаль) Общество с ограниченной ответственностью "НПП КуйбышевТелеком-Метрология" (ООО "НПП КуйбышевТелеком-Метрология") (РОССИЯ п.г.т. Волжский, Самарская обл.) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60242-15 18.02.2025 |
Расходомеры ультразвуковые, Deltawave C Фирма "Systec Controls Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
60848-15 28.02.2025 |
Расходомеры, Deltaflow Фирма "Systec Controls Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 6 | 5 | 1 | 0 | 4 | 4 | 0 | |||
| ФГУП "ВНИИР" (74) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение расходомеров Deltaflow является встроенным.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
flowcom |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.45 |
|
Цифровой идентификатор ПО |
— |
|
Примечание - номер версии программного обеспечения может изменяться при обновлении. | |
На основании результатов проверок уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» (в соответствии с Р 50.2.077-2014). Программное обеспечение не влияет на метрологические характеристики расходомеров. В программном обеспечении предусмотрена защита паролем от несанкционированного доступа к текущим данным и параметрам настройки.
наносится на корпус электронного блока методом наклейки и в левый верхний угол титульного листа руководства по эксплуатации типографским способом
приведены в эксплуатационном документе и МИ 3551-2016 «ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок Deltaflow и «КТМ Дельтапаскаль». Основные положения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам Deltaflow
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация «Systec Controls Mess- und Regeltechnik GmbH» (Германия).
осуществляется по документу МП 0200-2-2014 «Инструкция. ГСИ. Расходомеры Deltaflow. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 20.02.2018 г.
Основные средства поверки:
- Государственный первичный эталон единицы массового расхода жидкости ГЭТ 63-2013, диапазон воспроизводимых расходов от 2,5 до 500 т/ч (м3/ч), расширенная неопределенность 0,036 %;
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017, диапазон от 3^10-4 до 16000 м3/ч и от 3,6-10-4 до 19200 кг/ч, стандартная суммарная неопределенность 4,240-4
- установка поверочная, диапазон воспроизводимых расходов от 0,01 до 1000 м3/ч, пределы допускаемой относительной погрешности ±0,3%;
- штангенциркуль ШЦ-1-0,1 по ГОСТ 166-89 с диапазоном измерений от 0 до 125 мм, пределы допускаемой абсолютной погрешности ±0,1 мм;
- штангенциркуль ЩЦ-П-500-0,05 по ГОСТ 166-89, с диапазоном измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,05мм;
- рулетка измерительная металлическая Р20У2К по ГОСТ 7502-98, номинальная длина шкалы 20 м, пределы допускаемой абсолютной погрешности ±[0,3 + 0,15(Ь)]мм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) паспорт.
Принцип действия расходомера основан на измерении расхода среды (жидкости, газа, пара) методом переменного перепада давлений.
Основным элементом расходомера является осредняющая напорная трубка Deltaflow, создающая перепад давления. Осредняющая напорная трубка Deltaflow представляет собой зонд, имеющий две раздельные камеры, снабженные отверстиями для измерения давления. Эти отверстия выдают различные значения давления в двух камерах: в камере вверх по потоку значения высокого давления, а в камере вниз по потоку - низкого. Поэтому между обеими камерами существует перепад давления. Использование передатчика дифференциального давления, позволяет преобразовать перепад давления в электрический сигнал, пропорциональный массовому расходу, который затем передается в систему управления технологическим процессом.
Расходомеры состоят из осредняющей напорной трубки Deltaflow, преобразователей давления измерительных Sitrans P типа 7MF DS III (госреестр № 45743-10), Sitrans P типа 7MF (госреестр № 45743-10), JUMO dTRANS p20 DELTA (госреестр № 56239-14), преобразователей измерительных Sitrans Т (45822-10), dTRANS (госреестр № 54307-13), термометров сопротивления платиновых 90 (госреестр № 41742-09), электронного блока Flowcom, запорной арматуры.
Электронный блок Flowcom осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу информации.
Расходомеры Deltaflow выпускаются в следующих моделях: DF 8, DF 12, DF 25, DF 44. Модели расходомеров отличаются друг от друга диапазоном расходов, вариантами установки. Модель DF 25 имеет дополнительное исполнение DF 25Quicklock, в котором для соединения используется фиксатор с шаровым клапаном.
Расходомеры Deltaflow измеряют расход газа (атмосферный воздух, природный газ, отработанный в дымовой газ, агрессивные газообразные среды), пара(перегретый, среднего и низкого давления), жидкости (вод чистая, оборотная, сточная, подпластовая, нефть, нефтепродукты, спирты, кислоты, химические реагенты).

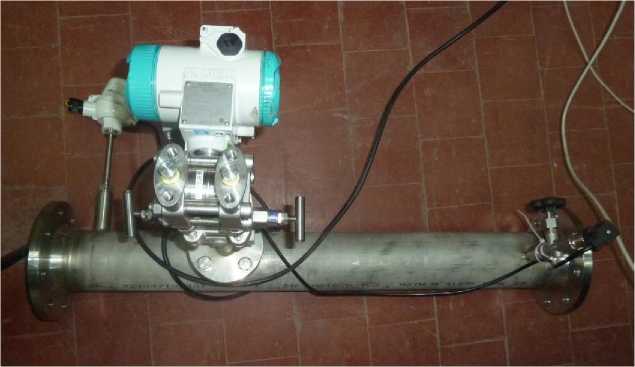

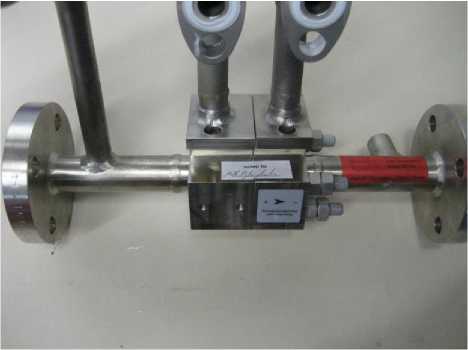

Рисунок 1 - Общий вид расходомеров Deltaflow

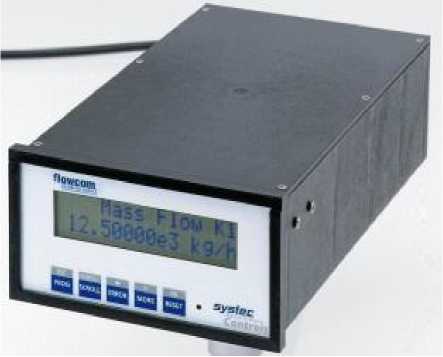

Рисунок 2 - Общий вид электронного блока
В целях предотвращения несанкционированной настройки и вмешательства расходомеры пломбируются стикерами с указанием даты и подписью должностного лица.

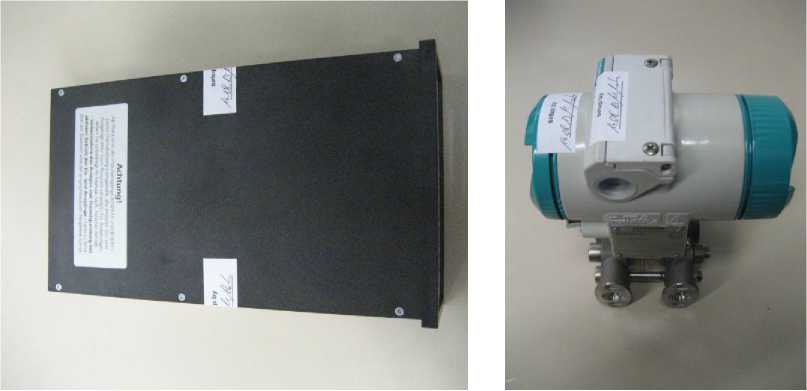

Рисунок 2 - Места пломбировки
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер Deltaflow |
Deltaflow |
1 шт. |
|
Руководство по эксплуатации |
РЭ Deltaflow |
1 экз. |
|
Свидетельство о поверке |
1 экз. | |
|
Методика поверки |
МП 0200-2-2014 с изменением №1 |
1 экз. |
|
Комплект монтажных частей |
1 комплект | |
|
Упаковка |
1 шт. | |
|
Система продувки LSP |
1 шт. ( по заказу) |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN, мм DF 8 |
от 1 до 25 |
|
DF 12 |
от 20 до 100 |
|
DF 25 |
от 80 до 2500 |
|
DF 44 |
от 200 до 15000 |
|
Максимальный массовый (объемный) расход, т/ч (м3/ч) DF 8 жидкость |
0,5 (0,5) |
|
газ |
11 (8,4) |
|
пар |
15 |
|
DF 12 жидкость |
465 (465) |
|
газ |
401 (310) |
|
пар |
800 |
|
DF 25 жидкость |
1М06 (1 •I06) |
|
газ |
3М04 (2М04) |
|
пар |
3М05 |
|
DF 44 жидкость |
8,0М06 (8,0М06) |
|
газ |
3М05 (2,2305) |
|
пар |
2,0М06 |
|
Пределы допускаемой относительной погрешности расходомеров, при поверке с использованием поверочной расходомерной установки, % |
±1,0 |
|
Пределы допускаемой относительной погрешности расходомеров, при поэлементной поверке, % |
±3,0 |
|
Температура измеряемой среды, оС |
от -190 до +690 |
|
Давление измеряемой среды, МПа |
до 25 |
|
Напряжение питания, В переменного тока |
220±22 |
|
постоянного тока |
24 |
|
Выходные сигналы, кол-во, шт. аналоговые, 4-20 мА |
4 |
|
частотные |
2 |
|
импульсные |
2 |
|
релейные |
2 |
|
Габаритные размеры электронного блока, мм, не более |
144х72х265 |
|
Масса электронного блока, кг, не более |
1,5 |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты: электронного блока Flowcom преобразователей давления и температуры |
[Ex ia Ga] IIC 0Ex ia IIC T6...T4 Ga 0Ex ia IIC T4 Ga 0Ex ia IIC T6.T3 Ga 1Ex ia IIC T6...T4 Gb |
|
Степень защиты |
IP66 |
|
Условия эксплуатации: о температура окружающего воздуха, С с утепляющим чехлом |
от -40 до +85 от -65 до +85 |
|
относительная влажность, % |
до 95 |
