Номер по Госреестру СИ: 60991-15
60991-15 Термопреобразователь с унифицированным выходным сигналом
(4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04)
Назначение средства измерений:
Термопреобразователь с унифицированным выходным сигналом модели 4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04 (далее по тексту - термопреобразователи или ТС) предназначен для измерений температуры жидкости в трубопроводе пускового насоса котла с последующим преобразованием в аналоговый выходной сигнал постоянного тока.

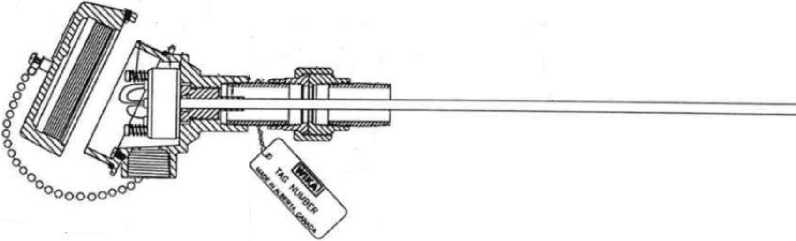

Внешний вид.
Термопреобразователь с унифицированным выходным сигналом
Рисунок № 1

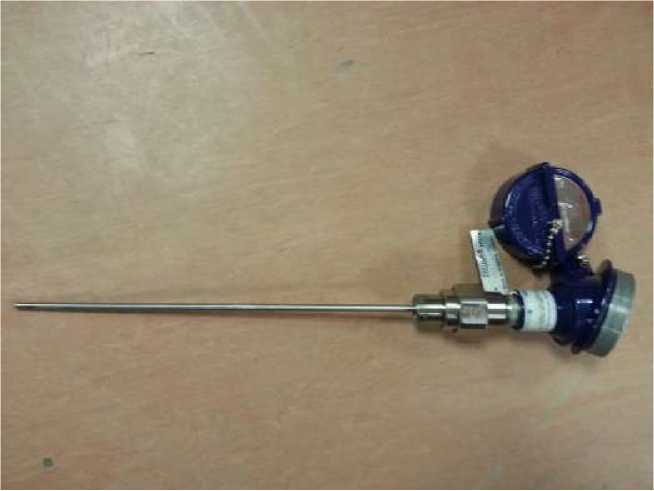

Внешний вид.
Термопреобразователь с унифицированным выходным сигналом
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 151934
ID в реестре СИ - 374334
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "WIKA Instruments Ltd."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№759 от 2015.06.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователь с унифицированным выходным сигналом (4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60991-15 Термопреобразователь с унифицированным выходным сигналом (4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04) Фирма "WIKA Instruments Ltd." (КАНАДА ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32083-06 |
Термопреобразователи сопротивления платиновые, 7000 Фирма "WIKA Instruments Ltd." (КАНАДА ) |
2 года | |
|
38598-08 |
Преобразователь термоэлектрический, 8AK-8112-T02-U-14-R-1SS-K-6.0-04 Фирма "WIKA Instruments Ltd." (КАНАДА ) |
ОТ |
2 года |
|
38599-08 |
Преобразователи термоэлектрические, 8AK-8112-T02-U-14-R-1SS-K-4.0-04 Фирма "WIKA Instruments Ltd." (КАНАДА ) |
ОТ |
2 года |
|
60991-15 |
Термопреобразователь с унифицированным выходным сигналом, 4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04 Фирма "WIKA Instruments Ltd." (КАНАДА ) |
ОТ МП |
2 года |
|
60992-15 |
Термопреобразователи с унифицированным выходным сигналом , 4RX3-4333-1-0°C-100°C-14-R-3SS-2-3-LT-350,5mm-04 Фирма "WIKA Instruments Ltd." (КАНАДА ) |
ОТ МП |
2 года |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
|
приведены в соответствующем разделе паспорта на термопреобразователь с унифицированным выходным сигналом модели 4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия. ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования. Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. МИ 2672-2005 ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания.
Основные средства поверки: - калибратор температуры модели АТС -157B (со сменными металлическими блоками сравнения 150 х 020): диапазон (-48 ... +155) °С; погрешность установления заданной температуры по внутреннему термометру: ± 0,19 °С; погрешность канала измерений температуры со штатным ТС: ± 0,04 °С; нестабильность поддержания температуры ± 0,02 °С; нестабильность поддержания температуры ± 0,02 °С; диапазон измерений напряжения (0 . 12) В, погрешность канала измерений напряжения: ± (0,005 % от показания + 0,015 % от верхнего предела диапазона) В; выходное напряжение (24 ± 10 %) В; - мегомметр Ф4101 с диапазоном измерений 0,005 - 500 МОм, напряжение 100 В. Принцип действия термопреобразователя основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА. Термопреобразователь имеет разборную конструкцию и состоит из первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (ИП) серии Т модификации T.24.10.2P2-ZF. Первичный преобразователь температуры представляет собой измерительную вставку с одним платиновым чувствительным элементом сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009), помещенную в защитный чехол из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь. Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная. Термопреобразователи используются в комплекте с дополнительными защитными гильзами. Чертеж и фотография общего вида термопреобразователя представлены на рисунках 1 и 2 соответственно. Рис. 1. Чертеж термопреобразователя Рис.2 Фотография общего вида термопреобразователя Термопреобразователь с унифицированным выходным сигналом модели 4RX-4333-1-0°C-350°C-14-R-3SS-2-3-LT-255mm-04 |
1 шт. |
|
Паспорт Защитная гильза |
1 экз. 1 шт. |
Лист № 3 Всего листов 4
Диапазон измеряемых температур, °С.....................................................от 0 до плюс 350
Температурный коэффициент ЧЭ ТС а, °С-1.........................................................0,00385
Условное обозначение номинальной статической характеристики преобразования ЧЭ ТС (НСХ) по МЭК 60751/ГОСТ 6651-2009 .................................................................Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом..........................................100
Класс допуска ЧЭ ТС по МЭК60751/ГОСТ 6651-2009...................................................А
Пределы допускаемого отклонения сопротивления ЧЭ ТС от НСХ в температурном
эквиваленте (допуск) по ГОСТ 6651-2009, °C........................................................±(0,15+0,002|ф
Пределы допускаемой основной абсолютной погрешности ТС
в диапазоне (23±5 °С), °C........................................................................±(1,2+0,002|ф
Пределы допускаемой дополнительной приведенной погрешности ТС от влияния температуры
окружающей среды в диапазоне от минус 40 до плюс 85 °С, %/10 °С..........................± 0,15
Напряжение питания постоянного тока ТС, В...................................................от 10 до 30
Диаметр монтажной части измерительной вставки ТС, мм
Длина монтажной части измерительной вставки ТС, мм
Рабочие условия эксплуатации: Температура окружающей среды, °С..............
от минус 40 до плюс 85
............................95.
Относительная влажность воздуха, %, не более
