Принцип действия основан на преобразовании тока, протекающего между электродами в электрохимической ячейке датчика под воздействием приложенного переменного напряжения, в значение удельной электропроводимости, а также на преобразовании сопротивления, встроенного в датчик термоэлемента, в значение температуры.

Кондуктометр состоит из первичного измерительного преобразователя (в дальнейшем -датчик) и вторичного измерительного преобразователя (в дальнейшем преобразователь). Датчик состоит из измерительного элемента и закрепляемой на нем втулки. В зависимости от установленной втулки, в комплекте с преобразователем можно использовать следующие датчики электропроводимости:

ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости обессоленных вод;

ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости технологических растворов и природных вод.

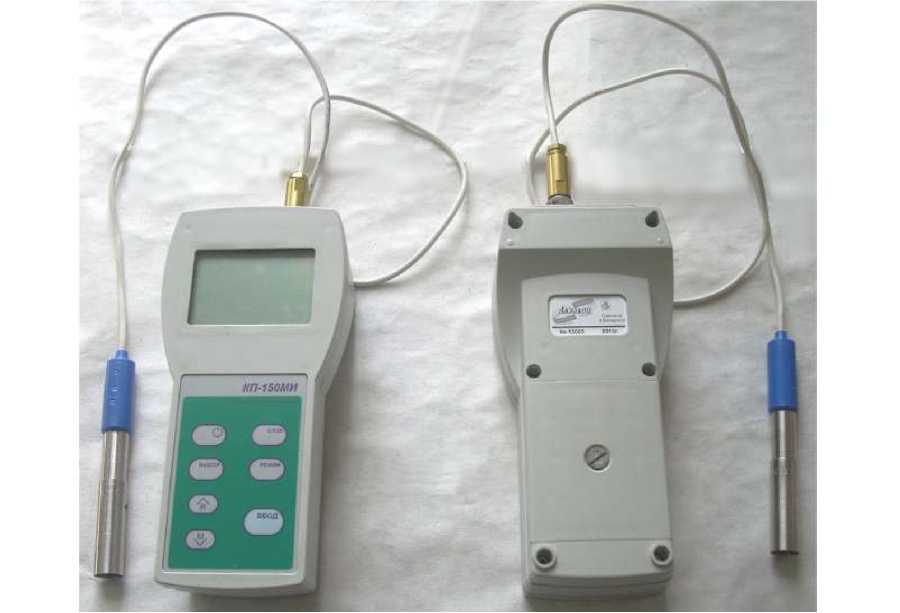

Рисунок 1 - Общий вид кондуктометров портативных КП-150МИ

Кондуктометры могут производить измерения в протоке с применением входящей в комплект поставки проточной ячейки.

Результаты измерений выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы на персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145 (RS-232C).

Условия эксплуатации:

• 1) Температура окружающего воздуха от минус 10 ^оС до плюс 55 ^оС;

• 2) Атмосферное давление от 70 до106,7 кПа;

• 3) Относительная влажность окружающего воздуха до 90 % при температуре 30 ^оС;

• 4) Рабочий диапазон температуры анализируемой среды от 10 до 40 ^оС;

• 5) Анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы без химически агрессивных веществ, а также веществ, склонных к образованию стойких отложений, пожаровзрывобезопасные.

В комплект поставки кондуктометров портативных КП-150МИ входят:

• -  преобразователь ИДСТ.414331.001- 1 шт.;

• -  измерительный элемент ИДСТ.414321.001- 1 шт.;

• -  втулка ДЭ-01 ИДСТ.715162.001- 1 шт.;

• -  втулка ДЭ-02 ИДСТ.301111.003- 1 шт.;

• -  ячейка проточная ИДСТ.301112.004- 1шт.;

• -  формуляр ИДСТ.414311.002ФО - 1экз.;

• - методика поверки ИДСТ.414311.002Д1 МРБ МП.2442-2014;

• -  руководство по эксплуатации ИДСТ.414311.002РЭ- 1экз.

1 Диапазоны измерений кондуктометров приведены в таблице 1. Таблица 1

2 Пределы допускаемых значений основной абсолютной погрешности измерений УЭП при температуре анализируемого раствора (25 ± 1) ^оС не более:

с датчиком ДЭ-01  - ± (0,003 +0,015х ),

с датчиком ДЭ-02 - ± (0,03 +0,015х ),

где х - измеренное значение УЭПЮ мкСм/см.

• 3 Пределы допускаемых значений основной абсолютной погрешности измерений температуры не более ± 1,0 ^оС.

• 4 Дополнительные погрешности измерений, обусловленные изменением внешних влияющих величин в рабочих условиях применения, не превышают значений, указанных в таблице 2. Таблица 2

  Влияющий фактор и границы его изменения	Дополнительная погрешность в долях предела допускаемого значения основной погрешности
  	при измерении УЭП	при измерении температуры
  Температура анализируемой среды от 10 до 40 оС, на каждые 15 оС от номинального значения 25 оС	1,5	-
  Температура окружающего воздуха от минус 10 до плюс 55 оС, на каждые 10 оС от номинального значения 25 оС	0,5	0,5
  Расход анализируемой среды через проточную ячейку от 2 до 12 л/ч	0,25	-

• 5 Время установления показаний при скачкообразном изменении УЭП, не более 30 с.

• 6 Время установления показаний при скачкообразном изменении температуры не более 180 с.

• 7 Цена единиц младшего разряда (дискретность) для интервалов показаний на дисплее приведены в таблице 3.

Таблица 3

• 8 Питание кондутометров осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,7 В.

Допускается питание кондуктометров от внешнего источника постоянного напряжения от 5 В до 14 В.

• 9 Потребляемый электрический ток от источника питания не более 10 мА.

• 10 Габаритные размеры и масса приведены в таблице 4 Таблица 4

  Исполнение	Габаритные размеры, (длина х ширина х высота), мм, не более	Масса, кг. не более
  Преобразователь	210 х 100 х 60	0,3
  Датчик ДЭ-01 (ДЭ-02)	130 х 18 х 18	0,1
  Проточная ячейка (без датчика)	130 х 50 х40	0,1
  Примечание - длина кабеля не более 850 мм
