Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей модуля терминала.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1);

• -  устройством взвешивания тары (Т.2.7.4.2);

• -  устройством предварительного задания массы тары (Т.2.7.5).

Дополнительно взвешивающий модуль оснащен следующими функциями:

• -  устройством полуавтоматической юстировки встроенным моторизованным грузом (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).

Взвешивающие модули выпускаются, в разных модификациях, отличающихся метрологическими и техническими характеристиками IS06BBE-SXCE, ISXBBP-06-HCE, IS2CCE-SXCE, ISXBBP-3-HCE, IS6CCE-HXCE, ISXBBP-6-HCE, ISXDCP-6-SCE, IS34EDE-HXCE, IS64EDE-SXCE, IS150IGG-HXCE, IS300IGG-HXCE.

Все взвешивающие модули поставляются в комплекте с модулем терминала CAIXS2.

Модуль терминала CAIXS2 имеет несколько режимов работы (прикладных программ), не связанных со взвешиванием:

• -  подсчет числа объектов, имеющих примерно одну и ту же массу;

• -  суммирование;

• -  контрольное взвешивание;

• -  сортировка;

• -  усреднение;

• -  вычисление процентных соотношений;

• -  формулирование;

• -  рецептурное взвешивание.

Весы имеют взрывозащищенное исполнение и соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», сертификат соответствия № ТС RU С-ОЕ.ГБ06.В.00552; серия RU №0190176, срок действия до 20.04.2020.

Весы оснащаются интерфейсом передачи данных: RS 232С. Опционально весы могут оснащаться следующими интерфейсами: RS485, RS422.

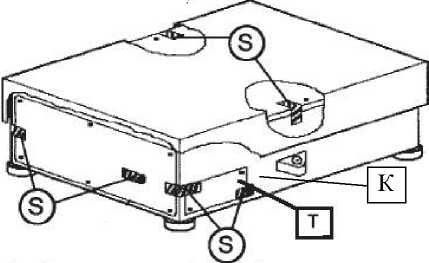

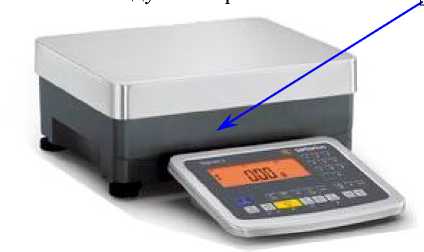

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули представлены на рисунках 1а-1д.

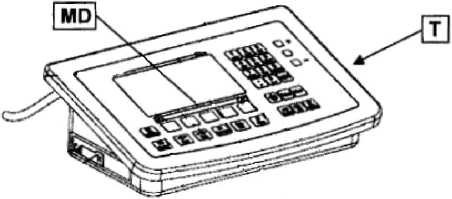

Рис, la - Модуль терминала CAIXS2

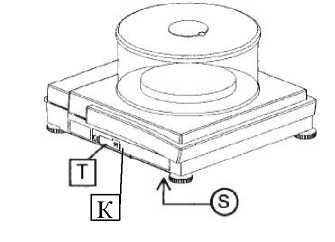

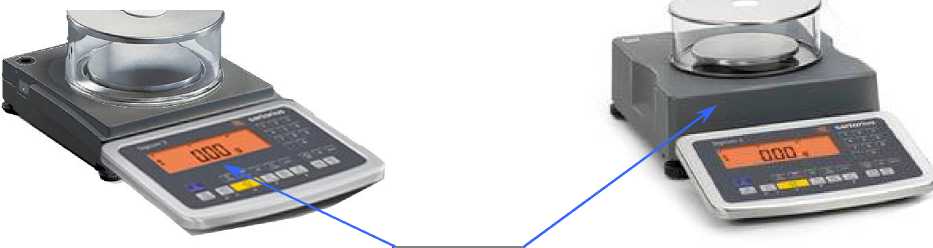

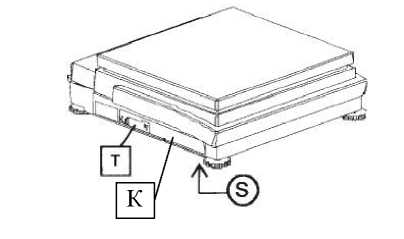

Рис. 1 в - Взвешивающий модуль:

IS2CCE-SXCE, ISXBBP-3-HCE, IS6CCE-

НХСЕ, ISXBBP-6-HCE, ISXDCP-6-SCE

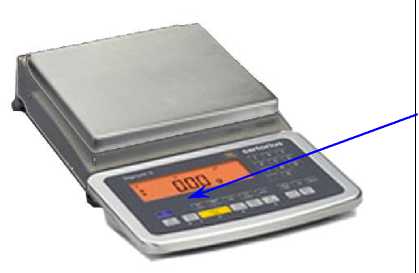

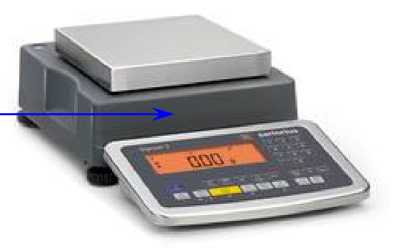

Рис. 1г - Взвешивающий модуль: IS34EDE-HXCE, IS64EDE-SXCE

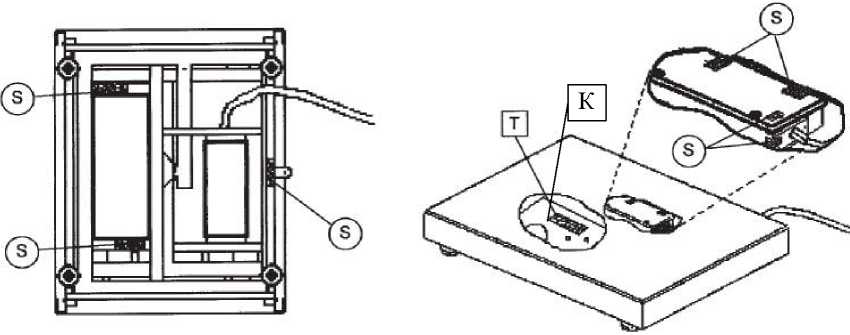

Рис. 1 д - Взвешивающий модуль: IS150IGG-HXCE, IS300IGG-HXCE

На рисунках 1а - 1д использованы следующие обозначения: MD -метрологические характеристики: Min, Max, end, например:

Т - обозначение модели

§ модуля терминала, например:

взвешивающего модуля, например:

|~К - обозначение соответствия требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/ЕЕС), например:

Зиниък hdi—мной— TiHi i ■'п. та. №зт*пм^ О*лп«пу SARTOCOWAT HCBF

□ °C/НО ^ас сю

S - защитная пломба.
