Номер по Госреестру СИ: 61578-15
61578-15 Системы измерительные автоматизированные
(NT)
Назначение средства измерений:
Системы измерительные автоматизированные серии NT (далее - системы) предназначены для воспроизведения напряжения и силы постоянного тока положительной полярности, измерения среднеквадратических значений синусоидального напряжения переменного тока частотой 50 Гц, напряжения постоянного тока положительной и отрицательной полярности, электрической емкости, индуктивности, электрического сопротивления участка цепи по двух- и четырехпроводной схеме измерения, электрического сопротивления изоляции при проведении испытаний и диагностировании кабельных сетей и электрических жгутов для летательных аппаратов, судов, подвижных составов и других объектов, а также для проверки элементов электронных схем (стабилитронов, варисторов, резисторов, конденсаторов, диодов, светодиодов, высоковольтных диодов, ограничителей напряжения, переключателей).
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 1
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 2
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 3
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 4
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 5
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 6
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 7
Общие сведения
Дата публикации - 30.12.2020
Срок свидетельства - 27.11.2025
Номер записи -
ID в реестре СИ - 375001
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "adaptronic Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1089 от 2015.09.11 Об утверждении типов средств измерений
№1918 от 2020.11.27 о продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Системы измерительные автоматизированные (NT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61578-15 Системы измерительные автоматизированные (NT) Фирма "adaptronic Pruftechnik GmbH" (ГЕРМАНИЯ ) |
24109-02 Системы автоматизированные контроля монтажа кабельных изделий (АСК-МКИ) ОАО "Ижевский мотозавод "Аксион-холдинг" (РОССИЯ г.Ижевск) |
|
61578-15 Системы измерительные автоматизированные (NT) Фирма "adaptronic Pruftechnik GmbH" (ГЕРМАНИЯ ) |
72417-18 Системы измерительные автоматизированные (АСК-ОМК) ООО ВТФ "ПРЭЛСИ ИМПЭКС" (РОССИЯ г.Уфа) |
Кто поверяет Системы измерительные автоматизированные (АСК-ОМК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы измерительные автоматизированные (АСК-ОМК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Системы измерительные автоматизированные серии NT имеют внешнее программное обеспечение (ПО).
Внешнее ПО устанавливается на персональный компьютер и является метрологически значимым. Внешнее ПО предусматривает различные экранные формы, предназначенные для управления системы, передает команды, позволяющие переключать каналы измерений и выбирать требуемое воспроизводимое/измеряемое значение напряжения или тока, а также протоколирование результатов испытаний.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения систем измерительных се-
рии NT
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NT Control |
|
Номер версии (идентификационный номер ПО) |
не ниже 6.16e |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную пластину каждого рабочего измерительного модуля систем автоматизированных серии NT с помощью наклейки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным автоматизированным серии NT
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
Техническая документация изготовителя
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Поверка
Поверкаосуществляется по документу МП 61578-15 «Системы измерительные автоматизированные серии NT». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.01.2019 г.
Основные средства поверки:
мультиметр цифровой 2000, Кейтли (регистрационный номер в Федеральном информационном фонде 25787-08)
магазин электрического сопротивления серии 1000 модель 1040 (регистрационный номер в Федеральном информационном фонде 43198-09), диапазон измерений электрического сопротивления от 0,021 до 111111,1 Ом, КТ 0,02
магазин сопротивлений RCB-1 (регистрационный номер в Федеральном информационном фонде 24500-03)
магазин электрической емкости 1070 (регистрационный номер в Федеральном информационном фонде 43204-09)
магазин емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76)
меры емкости образцовые Р597 (регистрационный номер в Федеральном информационном фонде 2684-70)
магазин индуктивности Р567 (регистрационный номер в Федеральном информационном фонде 2175-66)
киловольтметр электростатический С196 (регистрационный номер в Федеральном информационном фонде 2303-69), пределы измерений: 7,5 кВ; 15 кВ; 30 кВ, КТ 1,0
вольтметр С511 (регистрационный номер в Федеральном информационном фонде 10194-85) , диапазон измерений напряжения переменного и постоянного тока от 0,6 до 3 кВ, КТ 0,5
меры индуктивности Р596 (регистрационный номер в Федеральном информационном фонде 2175-66), от 1 мГн до 1 Гн, КТ 0,05
катушка сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58), номинальное сопротивление 0,01 Ом, КТ 0,01.
катушка сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58), номинальное сопротивление 0,1 Ом, КТ 0,01.
катушка сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58), номинальное сопротивление 1 Ом, КТ 0,01
источник питания PSW7-800 (регистрационный номер в Федеральном информационном фонде 62529-15)
источник питания APS GKP (регистрационный номер в Федеральном информационном фонде 63133-16) .
мультиметр Fluke 87V Ex (регистрационный номер в Федеральном информационном фонде 40990-09)
Допускается применение аналогичных средств поверки, обеспечивающих определения метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «adaptronic Pruftechnik GmbH», Г ермания
Dorlesberg-Ernsthof, 97877 Wertheim
Karl-Carstens-Strasse 27, 97877 Wertheim
Телефон: +49 9342 858 40-0, +49 9342 858 40-186
E-mail: info@adaptronic.de
Модернизация систем измерительных автоматизированных серии NT проведена:
Общество с ограниченной ответственностью «Тор» (ООО «Тор»)
ИНН 7717573400
Адрес: 109456, г. Москва, 1-й Вешняковский проезд, дом 1, стр. 8, помещения 7, 39
Телефон/факс: +7 (499) 940-03-01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Принцип действия системы зависит от рода воспроизводимых/измеряемых величин. В режиме воспроизведения напряжения постоянного тока принцип действия основан на
преобразовании входного напряжения переменного тока в заданное число раз и выпрямлении напряжения переменного тока и его фильтрации с последующим сравнением его со значением напряжения постоянного тока, задаваемого и управляемого программно, и выводом результатов испытаний на персональный компьютер (ПК) для визуализации и составления отчётов.
В режиме воспроизведения напряжения переменного тока принцип действия основан на формировании напряжения переменного тока синусоидальной формы частотой 50 Гц генератором напряжения переменного тока с последующим сравнением его со значением напряжения переменного тока задаваемого и управляемого программно, и выводом результатов испытаний на ПК для визуализации и составления отчётов.
Принцип действия при измерении электрического сопротивления постоянному току заключается в пропускании через участок цепи определенного тока (от генератора, работающего как источник постоянного тока) при программном ограничении значений силы и напряжения постоянного тока. По окончании измерений значение сопротивления рассчитывается программно, исходя из измеренных значений тока и напряжения. При измерении по двухпроводной схеме напряжение измеряется непосредственно на выходе источника тока, при четырехпроводной схеме- к испытываемому объекту два контрольных провода подключаются раздельно.
Принцип действия при измерении сопротивления изоляции заключается в измерении напряжения и силы тока с последующим программным вычислением значения сопротивления.
Принцип действия в режиме измерения электрической емкости основан на расчетном методе, при котором используются: зарядный ток, зарядное напряжение и время зарядки.
Системы имеют несколько модификаций NT600, NT630 (631, 632), NT700, NT730, NT800, NT830, NT850, каждая из которых может иметь различный набор рабочих измерительных модулей, в зависимости от заказа.
Функционально системы состоят из ПК, модуля управления и набора измерительных рабочих модулей Chroma C1905x , MT 1500, МТ 250-40, МТ LCR, МТ 20, МТ 2000 (состоит из двух блоков MT2000CPU-6mA и MT2000GEN), МТ 40-40, МТ EXT, смонтированных в специальные стандартные 19-дюймововые корпуса (модификации 6HE, 8,5HE, 12HE, 16HE, 20HE, 25HE, 29HE, 38HE) или тестовые столы TT0800, ТТ1200, ТТ1800, ТТ2400, ТТ3000, ТТ3600, TD0800, TD1200, TD1800, TD2400, TD3000, TD3600, различающихся между собой массой и габаритными размерами, а также мобильных тестовых блоков следующих типов TPU1/3, TPU16/4, TPU 16/7, TPU 32/7, TPU 32/11, TPU 192/43. Количество мобильных тестовых блоков определяется исходя из требований заказчика. Максимальное и\или минимальное значение из-мерения/воспроизведения параметров рабочих измерительных модулей Chroma C1905x , MT 1500, МТ 250-40, МТ LCR, МТ 20, МТ 2000, МТ 40-40, МТ EXT может быть выбрано для конкретной модификации по согласованию с заказчиком из числового ряда, входящего в основной диапазон измерения/воспроизведения.
Соединение между ПК и системой осуществляется через кабель Ethernet. Соединение внутри системы и между отдельными блоками осуществляется через шину CAN-BUS.
Системы могут иметь различное количество измерительных плат, скомплектованных в зависимости от рода и значения измеряемых/воспроизводимых величин, различающихся между собой видами измеряемых/воспроизводимых величин, диапазонами и погрешностями измере-ний/воспроизведения. Комплектация системы измерительными платами определяется заказчиком при заказе системы.
Измерительные модули MT 1500, МТ 250-40, МТ LCR, МТ 20, МТ 2000, МТ 40-40 имеют функцию тестирования элементов электронных схем (стабилитронов, варисторов, резисторов, конденсаторов, диодов, светодиодов, высоковольтных диодов, ограничителей напряжения). Измерительные модули MT 1500, МТ 250-40, МТ 20, МТ 2000, МТ 40-40 имеют дополнительно функцию тестирования целостности электрической цепи.
Дополнительно в систему серии NT может быть установлены:
- рабочий модуль «TDK Lambda», работающий в режиме тестирования электронных элементов схем (диодов, светодиодов, стабилитронов). Метрологические характеристики модуля «TDK Lambda» не нормируются;
- датчики температуры и влажности окружающей среды .
Общий вид систем измерительных серии NT зависит от количества тестовых точек и типа установленных измерительных модулей, определяемых при заказе системы.
Общий вид систем измерительных серии NT (с учетом способа монтажа и одним из вариантов исполнений систем) с указанием мест пломбировки приведен на рисунках 1-5.
Пример расшифровки условного обозначения модификации систем измерительных автоматизированных серии NT:
|
Модификация комплекса | ||
|
600 |
600 | |
|
630 |
630 | |
|
631 |
631 | |
|
632 |
632 | |
|
700 |
700 | |
|
730 |
730 | |
|
800 |
800 | |
|
830 |
830 | |
|
850 |
850 | |
|
Исполнение системы | ||
|
стойка |
' 01 | |
|
стол |
02 | |
|
Питание комплекса от сети | ||
|
220 В/ 50 Гц 1 фаза |
220 | |
|
380 В/ 50 Гц 3 фазы |
380 | |
|
Количество тестовых точек | ||
|
минимум |
' 000032 | |
|
максимум |
131072 | |
|
Измерительные модули | ||
|
MT1500DC |
1 |
0 |
|
1 | ||
|
Четырехпроводная схема измерения | ||
|
1 | ||
|
0 | ||
MT-250-40
MT LCR
0
1
|
NT- |
ххх- |
хх- |
ххх- |
хххххх- |
хх- |
х- |
хх- |
хх- |
хх- |
хх- |
хх- |
хх- |
хх- | |||||||||||||
|
\ / |
\ / |
\ / |
к / |
к / |
\! |
\ / |
\ / |
ч / |
7 |
< 7 |
\7 | |||||||||||||||
Chroma C1905x
MT 20
MT40-40
MT 2000
MT EXT
|
МодульТОК Lambda (опция) |
0 |
|
1 |

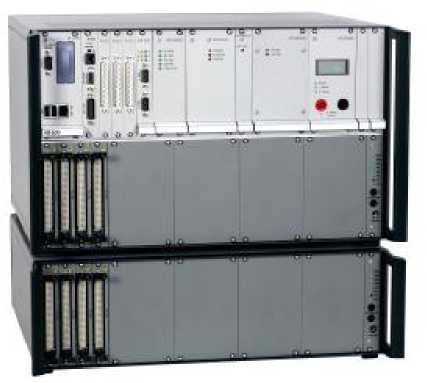

Рисунок 1 - Общий вид системы серии NT 600, смонтированной в корпус
НОШН
- - О -
:::

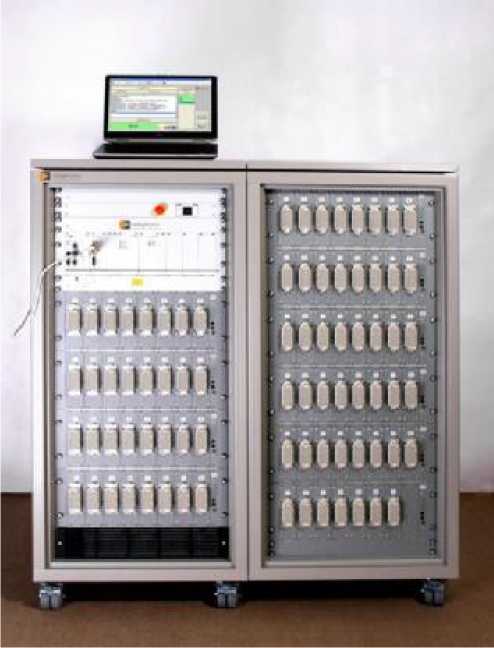

Рисунок 2 - Общий вид систем серии NT700, NT730, смонтированных в двух стойках.
"3 dcftuwooic

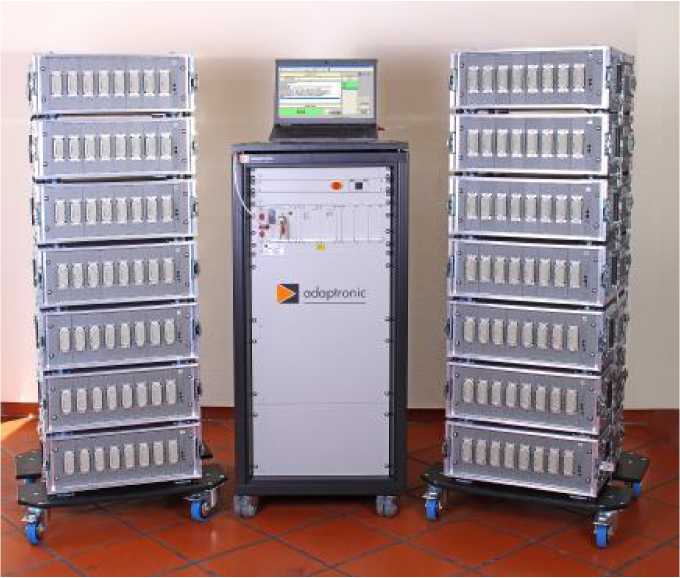

Рисунок 3 - Общий вид системы NT 800, 830 с мобильными тестовыми блоками.

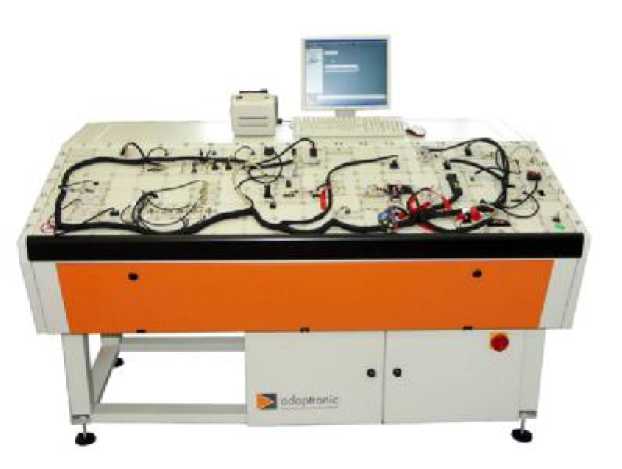

Рисунок 4 - Общий вид системы, смонтированной в тестовый стол TT1800
Места пломбирования

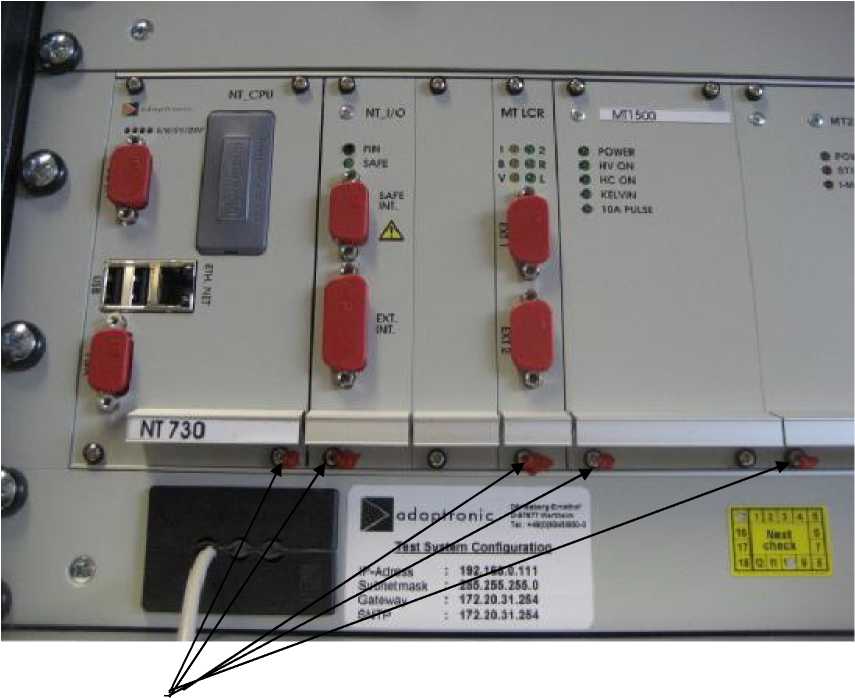

Рисунок 5 - Места пломбирования винтов модулей систем
Таблица 5 - Комплектность систем измерительных автоматизированных серии NT
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная серии NT1 |
- |
1 шт. |
|
ПЭВМ |
- |
* |
|
Принтер |
- |
* |
|
Пробник для определения номера контакта кабеля |
- |
1 шт. |
|
Разъем для подключения к цепи аварийной защиты |
- |
1 шт. |
|
Рабочий разъем для цепи аварийной защиты |
- |
1 шт. |
|
Мобильная панель управления |
- |
* |
|
OWP контактное устройство для проверки открытых проводов |
- |
* |
|
ПО «NT Control» |
«NT Control» |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 61578-15 с изменением №1 |
1 экз. |
|
Примечания: *-по согласованию с заказчиком; 1 состав системы определяется модификацией. | ||
Таблица 2 - Метрологические характеристики рабочих модулей систем измерительных автома-
тизированных серии NT
|
Наименование характеристики |
Значение |
|
Модуль MT 1500 | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 40 до 1500 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
±2 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0,05 до 2 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
±2 |
|
Диапазоны измерений электрического сопротивления участка цепи по двухпроводной схеме измерения, Ом |
св. 5 до 1000 включ. от 0,5 до 5 включ. |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи по двухпроводной схеме измерения (при установленной силе постоянного тока 1 А), %:
|
±4 ±2 |
|
Диапазоны измерений электрического сопротивления участка цепи по четырехпроводной схеме измерения, мОм |
от 1 до 5 включ. св. 5 до 5000 включ. |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи по четырехпроводной схеме измерения (при установленной силе постоянного тока 1 А) , %:
|
±4 ±1,5 |
|
Диапазоны измерений электрического сопротивления изоляции: - при 100<имакс (В) Ом |
от 500^ 103 до 9,999408 включ. |
|
- при 1000<имакс , (В) ГОм |
от 1 до 2 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, %:
|
±2 ±4 |
|
Модуль МТ 250-40 | |
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 10 до 40 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
±2 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
±2 |
|
Диапазон измерений электрического сопротивления изоляции, Ом |
от 20403 до 10406 включ.' св. 10406 до 100406 включ. |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±3 |
|
Диапазон измерений электрического сопротивления участка цепи, Ом |
от 1 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления участка цепи, % |
±3 |
|
Диапазон измерений электрической емкости, Ф |
от 1040"9 до 140"3 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
±5 |
|
Примечание: *- диапазон устанавливается по согласованию с заказчиком | |
|
Модуль МТ LCR | |
|
Диапазон измерений индуктивности в диапазоне частот от 100 до 10000 Гц, Гн |
от 200Ч0"6 до 1 |
|
Пределы допускаемой относительной погрешности измерений индуктивности в диапазоне частот от 100 до 10000 Гц, % |
±5 |
|
Диапазон измерений электрической емкости в диапазоне частот от 1 до 10 кГц, Ф |
от 10040"12 до 140"6 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
±5 |
|
Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 2,5 до 250 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности |
±3 |
|
Модуль Chroma C1905x (тестовый генератор) | |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока, В |
от 500 до 5000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока, % |
±10 |
|
Диапазон измерений напряжения постоянного тока, В |
от 500 до 6000 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±10 |
|
Модуль МТ 20 | |
|
Диапазон измерений напряжения постоянного тока, В |
от 5 до 25 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±3 |
|
Диапазон измерений электрического сопротивления участка цепи, Ом |
от 5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи, % |
±5 |
|
Диапазон измерений электрического сопротивления изоляции, кОм |
от 20 до 1 • 103 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±5 |
|
Модуль МТ EXT | |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 50 до 400 Гц, В |
от 1 до 500 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 50 до 400 Гц, % |
±5 |
|
Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 2 до 700 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности, % |
±3 |
|
Модуль МТ 2000 | |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 или 60 Гц, В |
от 100 до 1500 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 или 60 Гц, % |
±3 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 40 до 2150 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±3 |
|
Диапазон измерений электрического сопротивления изоляции, Ом |
от 5-105 до 1 • 108 включ. св. 1 • 108 до 2409 включ. |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±5 |
|
Пороговое значение срабатывания по постоянному и переменному току, мА |
6 |
|
Модуль МТ 40-40 | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 10 до 40 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
±1 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
±1 |
|
Диапазон измерений электрического сопротивления участка цепи, Ом |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи, % |
±2 |
|
Диапазон измерений электрического сопротивления изоляции, Ом |
от 20403 до 10406 от 10406 до 100406* |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, %: от 20403 до 10406 от 10406 до 100406* |
±2 ±10* |
|
Диапазоны измерений электрической емкости, Ф |
от 1040"9 до 140"3 от 10040"12 до 1040"9* |
|
Пределы допускаемой относительной погрешности измерений электрической емкости в диапазонах, %:
|
±2 ±10* |
|
Примечание: *- устанавливается по согласованию с заказчиком | |
Таблица 3 - Основные технические характеристики систем автоматизированных измерительных серии NT
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- номинальное напряжение питания от сети однофазного |
220 |
|
переменного тока, В | |
|
- номинальное напряжение питания от сети трехфазного |
380 |
|
переменного тока, В | |
|
- номинальная частота переменного тока, Гц |
50 |
|
Габаритные размеры измерительных модулей системы и | |
|
смонтированных систем*, мм, не более | |
|
Chroma 1905х | |
|
- высота |
130 |
|
- ширина |
430 |
|
- длина |
500 |
|
MT 2000 | |
|
- высота |
130 |
|
- ширина |
80 |
|
- длина |
300 |
|
MT 40-40, MT 250-40, MT 1500 | |
|
- высота |
130 |
|
- ширина |
60 |
|
- длина |
300 |
|
MT LCR, MT EXT, MT 20 | |
|
- высота |
130 |
|
- ширина |
20 |
|
- длина |
300 |
|
Масса измерительных модулей системы для всех моди- | |
|
фикаций, кг, не более | |
|
Chroma 1905х |
32,0 |
|
MT 1500 |
0,5 |
|
MT 2000 |
0,9 |
|
MT 20 |
0,3 |
|
MT 40-40, MT 250-40 |
0,6 |
|
MT LCR |
0,3 |
|
MT EXT |
0, 3 |
|
Количество единичных измерительных | |
|
каналов для модификаций, шт: | |
|
NT600 |
5120 |
|
NT630,631,632 |
4096 |
|
NT700 |
32768 |
|
NT730 |
32768 |
|
NT800 |
131072 |
|
NT830 |
131072 |
|
NT850 |
131072 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
+25 °С, %, не более
|
от +5 до +40 60 от 84,0 до 106,7 |
|
Наработка на отказ, часов, не менее |
20000 |
|
Срок службы при загрузке системы на 95 % , лет, не менее |
5 |
|
Примечание: *-приведены в таблице 4 | |
Таблица 4 - Габаритные размеры систем в зависимости от их способа монтажа
|
Модификация |
Г абаритные размеры, мм, не более | ||
|
Высота |
Ширина |
Длина | |
|
Стойки | |||
|
6 HE |
275 |
395 |
450 |
|
8,5 HE |
450 |
590 |
540 |
|
12 HE |
535 |
800 |
540 |
|
16 HE |
908 |
600 |
553 |
|
20 HE |
1086 |
800 |
553 |
|
25 HE |
1346 |
800 |
600 |
|
29 HE |
1533 |
800 |
600 |
|
38 HE |
1924 |
800 |
600 |
|
Мобильные тестовые блоки | |||
|
TPU 1/3 |
105 |
220 |
55 |
|
TPU 16/4 |
230 |
650 |
540 |
|
TPU 16/7 |
350 |
800 |
540 |
|
TPU 32/8 |
400 |
650 |
540 |
|
TPU 32/11 |
630 |
820 |
540 |
|
TPU 192/43 |
2146 |
800 |
600 |
|
Тестовые столы | |||
|
TT/TD0800P |
1110 |
1090 |
870 |
|
TT/TD0800P-S |
2000 |
1125 |
875 |
|
TT/TD0800F |
980 |
1090 |
870 |
|
TT/TD0800F-S |
2000 |
1125 |
875 |
|
TT/TD1200P |
1110 |
1090 |
1270 |
|
TT/TD1200P-S |
2000 |
1125 |
1275 |
|
TT/TD1200F |
980 |
1090 |
1270 |
|
TT/TD1200F-S |
2000 |
1125 |
1275 |
|
TT/TD1800P |
1110 |
1090 |
1870 |
|
TT/TD1800P-S |
2000 |
1125 |
1875 |
|
TT/TD1800F |
980 |
1090 |
1870 |
|
TT/TD1800F-S |
2000 |
1125 |
1875 |
|
TT/TD2400P |
1110 |
1090 |
2470 |
|
TT/TD2400P-S |
2000 |
1125 |
2475 |
|
TT/TD2400F |
980 |
1090 |
2470 |
|
TT/TD2400F-S |
2000 |
1125 |
2475 |
|
Модификация |
Г абаритные размеры, мм, не более | ||
|
Высота |
Ширина |
Длина | |
|
TT/TD3000P |
1110 |
1090 |
3070 |
|
TT/TD3000P-S |
2000 |
1125 |
3075 |
|
TT/TD3000F |
980 |
1090 |
3070 |
|
TT/TD3000F-S |
2000 |
1125 |
3075 |
|
TT/TD3600P |
1110 |
1090 |
3670 |
|
TT/TD3600P-S |
2000 |
1125 |
3675 |
|
TT/TD3600F |
980 |
1090 |
3670 |
|
TT/TD3600F-S |
2000 |
1125 |
3675 |
