Номер по Госреестру СИ: 61809-15
61809-15 Приборы весоизмерительные
(DIS2116, DWS2103)
Назначение средства измерений:
Приборы весоизмерительные DIS2116, DWS2103 (далее - приборы) предназначены для отображения на дисплее результата взвешивания, переданного через цифровой интерфейс взвешивающего модуля, устройства обработки аналоговых данных или весоизмерительных датчиков с цифровым выходным сигналом, а так же для управления весами, весоизмерительными устройствами и дозаторами.

Внешний вид.
Приборы весоизмерительные
Рисунок № 1

Внешний вид.
Приборы весоизмерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и юстировки.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
При изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора или могут быть выведены на дисплей оператором.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (таблица 1) и значение не-сбрасываемого счетчика отображаются при включении прибора, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
DIS2116 |
DWS2103 | |
1 |
2 | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) ПО |
не ниже Р1хх* |
не ниже P2xx* |
Цифровой идентификатор ПО |
- |
- |
Другие идентификационные данные, если имеются |
- |
- |
* Примечание - обозначение «х» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.
Знак утверждения типа
Знак утверждения типананосится маркировочную табличку прибора и на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Приборы весоизмерительные DIS2116, DWS2103. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным DIS2116, DWS2103
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП 61809-15 «ГСИ. Приборы весоизмерительные DIS2116, DWS2103. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г.Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 7 документа «Приборы весоизмерительные DIS2116, DWS2103. Руководство по эксплуатации».
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока); устройство обработки аналоговых данных AED.
Изготовитель
«Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР106 Heng Shan Road, Suzhou 215009, Jiangsu, PR China
Тел./факс: +86(512)68247776/ +86(512)68259343
e-mail: hbmchina@hbm.com.cn
http://www.hbm.com.cn
Заявитель
«Gostnorm AG», Германия41849 , KirchstraBe 26, Wassenberg, Germany
Тел: +49 (0) 2432 - 934 78-0
Факс: +49 (0) 2432 - 934 78-29
e-mail: info@gn-ag.de
http://www.gost-norm.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Приборы являются полностью цифровыми модулями весов и весоизмерительных устройств (терминалы по Т.2.2.5 ГОСТ OIML R 76-1-2011).
Приборы представляют собой электронные цифровые устройства, включающие в себя: клавиши управления и интерфейсы связи, а так же дисплей для визуального отображения информации.

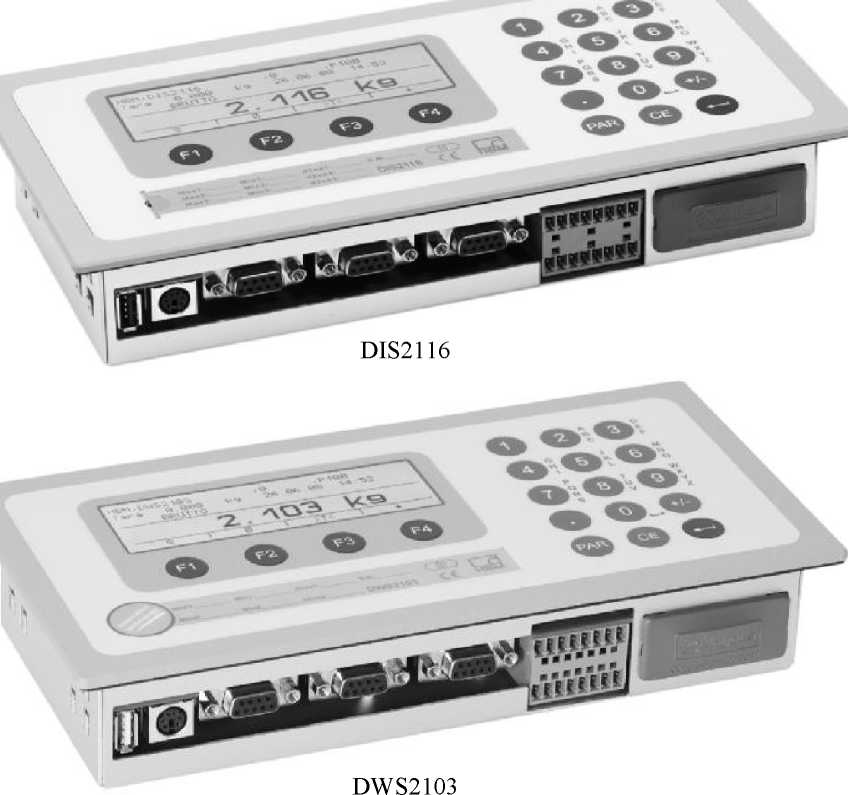

Общий вид приборов представлен на рисунке 1.

Рисунок 1 - Общий вид приборов весоизмерительных DIS2116, DWS2103
Принцип действия приборов основан на идентификации и последующем восприятии цифрового сигнала с информацией о результате измерений, которая выводится на дисплей прибора и передается через цифровые интерфейсы на внешние периферийные устройства. Приборы оснащены запоминающим устройством (п. 4.4.6 ГОСТ OIML R 76-1-2011) и интерфейсами связи: RS232, RS485, USB, PS/2, опционально Anybus-CompactCom-MODBUS TCP (Ethernet) с модулем расширений 1-ANYBUS-MODBUS и опционально Anybus-CompactCom-CANOpen с модулем расширений 1-ANYBUS-CAN.
Клавиатура оператора позволяет осуществлять управление следующими устройствами и функциями:
-
- полуавтоматическое устройство установки на нуль;
-
- показывающее устройство с расширением;
-
- устройство первоначальной установки на нуль;
-
- устройство слежения за нулем;
-
- устройство уравновешивания (выборки) массы тары;
-
- устройство предварительного задания значения массы тары;
-
- выбор различных единиц измерения массы (2.1);
-
- обнаружение промахов (5.2);
-
- режим работы многодиапазонных весов;
-
- режим работы многоинтервальных весов;
-
- суммирование;
-
- запоминающее устройство;
-
- переключение между показаниями брутто и нетто.
-
- режим работы дозатора (DWS2103);
-
- режим работы автоматического весоизмерительного устройства (DWS2103);
Приборы выпускаются в двух модификациях DIS2116 и DWS2103 и дополнительно могут поставляться с настольным исполнением корпуса 1-TG2116.
Знак поверки в виде наклейки наносится на корпус прибора.
Для защиты от несанкционированного доступа и изменений параметров настройки и юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на печатной плате прибора, а так же пломбируется корпус прибора. Пломбировка осуществляется с помощью разрушаемых наклеек.

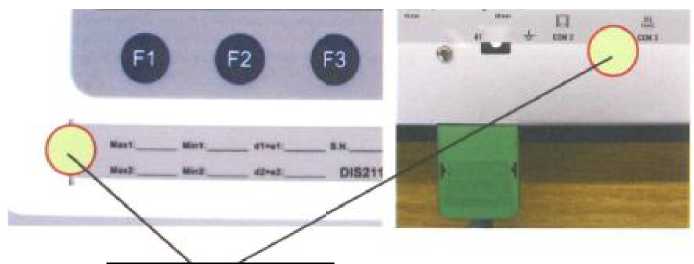

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке
-
2.
Место нанесения разрушаемых наклеек
Рисунок 2 - Схема пломбировки от несанкционированного доступа приборов
-
1. Прибор ...........................................................................................................................1 шт.
-
2. Руководство по эксплуатации......................................................................................1 экз.
-
3. Методика поверки.........................................................................................................1 экз.
Таблица 2
Характеристика |
Модификации |
DIS2116, DWS2103 | |
Выходное напряжение питания (Uexc), В |
от 10 до 30 от 10 до 17* |
Значение доли предела допускаемой погрешности (p;) |
0,0 |
Напряжение электропитания от источника постоянного тока, В |
от 10 до 30 |
Диапазон температуры (от Tmin до Tmax), °C |
от -10 до +40 |
* Примечание - напряжение питания весоизмерительного датчика С16;.
