Номер по Госреестру СИ: 61832-15
61832-15 Системы оптические измерительные многофункциональные
(MAP-200)
Назначение средства измерений:
Системы оптические измерительные многофункциональные МАР-200 (далее по тексту - системы) предназначены для измерений мощности оптического излучения, ослабления и уровня обратных потерь в оптических волокнах и их соединениях, исследований спектрального состава излучения в оптическом волокне.
Аналитический паспорт типа средства измерений
61832-15 — Системы оптические измерительные многофункциональные
MAP-200
Компания "JDSU France SAS"
ФРАНЦИЯ
МПИ: 1 год
Действует
7
организаций5
владельцев4
версий21
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
7
Организаций-поверителей
эффективное число: 4.2
5
Владельцев СИ
эффективное число: 3.5
9
Экземпляров СИ
по агрегатам владельцев / организаций
61.9%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
52.4%
Поверки юрлиц
доля в общем объёме
5 378 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
2 381
Концентрация поверителей
HHI; доля топ-5: 90.5%
2 840
Концентрация владельцев
HHI; доля топ-5: 100%
9
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 21 поверок; пик пришёлся на 2021 год (7).
- Последний завершённый год показал рост на 0% (2025 к 2022).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -8.3%.
- Рынок представлен 7 организациями; концентрация умеренная (HHI 2381), доля топ-5 — 90.5%.
- В базе найдено 5 владельцев и 9 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 5 378 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 7
Долгосрочный CAGR: -8.3%
Активных версий: 1
Ценовой диапазон: 3 907–11 200 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 6 | 1,50 |
| 7751508111 Концепт Эксперт ООО | Юридические лица | 2 | 2 | 1,00 |
| 5029150262 ОКБ КП АО | Юридические лица | 1 | 1 | 1,00 |
| 5010041037 ПРОМТЕХ-Дубна АО | Юридические лица | 1 | 1 | 1,00 |
| 7723005557 ССД АО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d1c380b8-b9eb-a8e4-7479-5d6312ea302e | 61832-15 | 2022-10-19 | — | актуальная |
| 4aca267c-8837-e549-983a-188528fb1995 | 61832-15 | 2022-04-11 | 2022-10-19 | архивная |
| fb2cd040-2e6a-f883-9c15-9ef7143cbf4f | 61832-15 | 2020-08-27 | 2022-04-11 | архивная |
| d3c63351-4cd9-0881-f1a5-b99e4dad772f | 61832-15 | 2020-07-24 | 2020-08-27 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Системы оптические измерительные многофункциональные

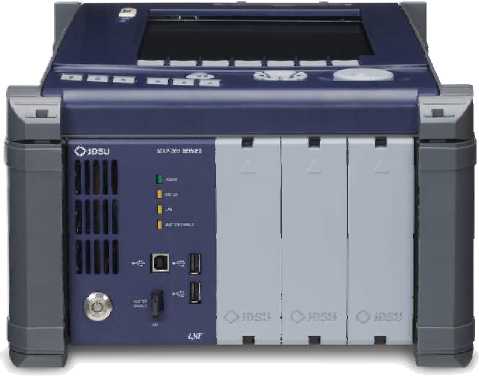

Рисунок № 1
Внешний вид.
Системы оптические измерительные многофункциональные

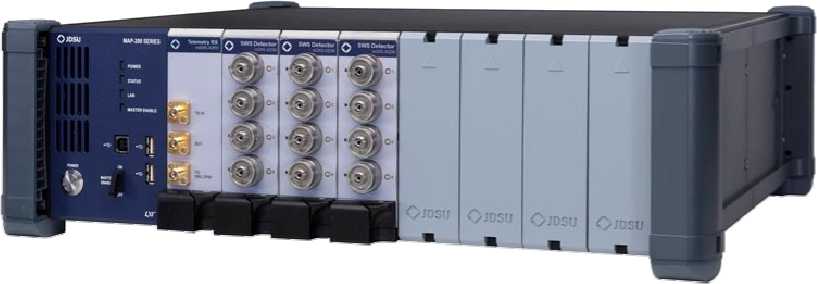

Рисунок № 2
Внешний вид.
Системы оптические измерительные многофункциональные

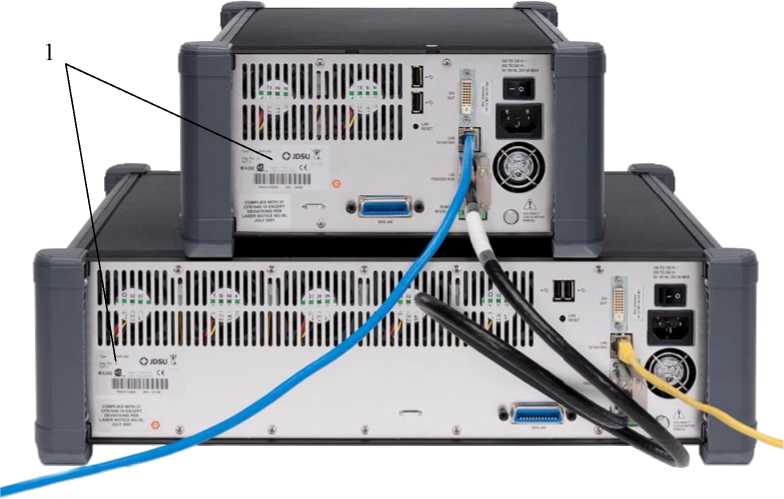

Рисунок № 3
Внешний вид.
Системы оптические измерительные многофункциональные
Рисунок № 4
Внешний вид.
Системы оптические измерительные многофункциональные
Рисунок № 5
Общие сведения
Дата публикации - 19.10.2022
Срок свидетельства - 02.10.2020
Номер записи -
ID в реестре СИ - 375268
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MAP-230B, MAP-200, Нет модификации, Система оптическая измерительная многофцнкциональн, МАР-230В, с базовым блоком MAP-230B, Система оптическая измерительная многофункцилнальн, Система оптическая измерительная многофункциональн, Система оптическая измерительная многофункциональная МАР-200 с базовым блоком МАР-230В
Производитель
Изготовитель - Компания "JDSU France SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 7
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 579 дн.
Приказы РСТ, где упоминается данный тип СИ
№1005 от 2020.06.01 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Системы оптические измерительные многофункциональные МАР-200
№1164 от 2015.10.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы оптические измерительные многофункциональные (MAP-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61832-15 Системы оптические измерительные многофункциональные (MAP-200) Компания "JDSU France SAS" (ФРАНЦИЯ ) |
65792-16 Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи (РЭСМ-ВС) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва) |
|
61832-15 Системы оптические измерительные многофункциональные (MAP-200) Компания "JDSU France SAS" (ФРАНЦИЯ ) |
68295-17 Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации (РЭДВ) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва) |
|
61832-15 Системы оптические измерительные многофункциональные (MAP-200) Компания "JDSU France SAS" (ФРАНЦИЯ ) |
52363-13 Рабочие эталоны обратных потерь в волоконно-оптических системах передачи (РЭОП) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Системы оптические измерительные многофункциональные (MAP-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы оптические измерительные многофункциональные (MAP-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 11200 |
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой модулей MAP-200. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера каждого модуля. Интерфейсная часть ПО запускается на базовом блоке системы, работающем под управлением операционной системы Linux, и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы «MAP-200».
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAP-200 |
|
Номер версии (идентификационный номер) ПО |
8.7.0.3 |
|
Цифровой идентификатор ПО |
3EA2C048 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Системы оптические измерительные многофункциональные МАР-200. Руководство по эксплуатации», раздел «Руководства по эксплуатации модулей».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным многофункциональным MAP-200ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
Поверка
Поверкаосуществляется по документу МП 030.Ф3-15 «Системы оптические измерительные многофункциональные МАР-200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03.07.2015 г.
Основные средства поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации ГЭТ 170-2011.
Основные метрологические характеристики:
Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:
-
- диапазон мощности 10-4 - 10-2 Вт;
-
- спектральный диапазон 500 - 1700 нм;
-
- случайная составляющая погрешности компаратора, выраженная
в виде СКО, 0,4 %;
-
- НСП компаратора 0,8 %;
-
- СКО передачи 0,3 %.
Компаратор средней мощности оптического излучения в ВОСП. Фотоэлектрический ваттметр блока регистрации:
-
- диапазон измеряемых значений средней мощности от 10-9 до 10-2 Вт;
-
- диапазоны длин волн исследуемого излучения 800 - 900 нм, 1250 - 1350 нм, 1500 - 1700 нм;
-
- предел допускаемой основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 5 %.
Установка для измерений нелинейности приемников оптического излучения в ВОСП: -12 -2
-
- диапазон измерений нелинейности от 10-12 до 10-2 Вт;
-
- рабочие длины волн 850 нм, 1310 нм, 1550 нм;
-
- погрешность измерений нелинейности 0,1 % на порядок диапазона мощности.
Установка для измерений спектральных характеристик приемников и источников оптического излучения:
-
- диапазон длин волн от 500 до 1700 нм;
-
- погрешность измерений относительной спектральной характеристики 3 %;
-
- предел допускаемой абсолютной погрешности измерений длины волны 1 нм.
Аппаратура для хранения, воспроизведения и передачи единицы длины волны оптического излучения в ВОСП:
-
- диапазон воспроизводимых значений для длины волны составляет от 0,6 до 1,7 мкм.
-
- среднее квадратическое отклонение результата измерений не превышает 5,31 • 10-9 мкм при десяти независимых наблюдениях.
-
- неисключенная систематическая погрешность не более 1,17 • 10-7 мкм.
Изготовитель
Компания «JDSU France SAS», Франция Адрес: 34 rue Necker , St. Etienne , 42000, FranceТел. +33 4 77 47 89 00, факс +33 4 77 47 89 70
E-mail: sales.france@jdsu.com www.jdsu.com
Заявитель
Филиал ООО «ДЖЕЙДСЮ Германия ГмбХ», РоссияАдрес: 115093, г. Москва, ул. Павловская, д. 7
Тел. (495)956-47-60, факс (495)956-47-62
E-mail: sales.cis@jdsu.com www.jdsu.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Система представляет собой прибор, состоящий из базового блока, выполненного в четырех модификациях: MAP-220C, MAP-230B, MAP-280, MAP-280R. Каждая модификация может комплектоваться следующими сменными измерительными модулями в сочетании, зависящем от назначения: модули измерителя мощности mOPM-B1 и mOPM-C1; модуль источника излучения mSRC-C1; модули программируемого источника излучения mTLG-B1 и mTLG-C1; модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2; модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1; модуль переключателя оптических каналов mOSW-C1; модуль оптического спектроанализатора высокого разрешения mHROSA-A1; модуль оптического измерителя длины волны mWAVE-A1.
Модули измерителя мощности mOPM-B1 и mOPM-C1 представляют собой фотоэлектрические измерители мощности, предназначенные для измерений оптической мощности источников с волоконно-оптическим выходом, принцип их действия основан на преобразовании Si- и In-Ga-As-фотодиодом оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Модуль источника излучения mSRC-C1 содержит набор стабилизированных источников излучения с волоконным выходом, основанных на полупроводниковых лазерных диодах или светодиодах, и предназначен для формирования постоянных уровней оптической мощности с длинами волн 850, 1300, 1310 и 1550 нм. Модули программируемого источника излучения MTLG-B1 и MTLG-C1 содержат лазерный диод, принцип действия которого основан на дискретной перестройке длины волны излучения вследствие изменения показателя преломления заднего зеркала резонатора, выполненного в виде комплекса брэгговских решеток - распределенного брэгговского отражателя. Программируемый лазер позволяет производить перестройку и фиксацию длины волны излучения в C-диапазоне (1527 - 1570 нм) и L-диапазоне (1570 - 1609 нм) с шагом 25 ГГц с заданной выходной мощностью. Модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2 предназначены для измерений вносимых и обратных потерь в волоконно-оптических линиях, каждый модуль содержит источник и приемник оптического излучения; принцип действия модулей основан на измерении отношения исходного значения мощности и значения мощности сигнала, прошедшего через исследуемую оптическую линию для ослабления или отраженного для обратных потерь. Модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1 предназначены для внесения ослабления в волоконнооптических линиях. Принцип действия модулей аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального светофильтра переменной толщины, вводимого в сформированный линзами параллельный оптический пучок. Положение светофильтра в пучке и, следовательно, вносимое ослабление регулируется шаговым микроэлектродвигателем, управляемым микроконтроллером. Модуль переключателя
оптических каналов mOSW-C1 предназначен для переключения направления оптического сигнала между двумя или более каналами (до 64) с сохранением уровня мощности. Принцип действия оптического спектроанализатора высокого разрешения mHROSA-A1 и оптического измерителя длины волны mWAVE-A1 основан на применении когерентной техники измерения частоты, где в качестве опорного оптического генератора используется встроенный в модуль перестраиваемый лазер. Смешение сигнала исследуемого излучения и оптического сигнала, полученного от опорного источника, происходит на нелинейном элементе - фотоприемнике. В дальнейшем электрический сигнал от фотоприемника усиливается, фильтруется и обрабатывается цифровым способом.
Управление работой системы осуществляется с помощью встроенного в базовый блок персонального компьютера, работающего под управлением операционной системы Linux. Для управления работой системы к базовому блоку подключаются стандартные USB-клавиатура, манипулятор мышь и монитор. Возможно подключение системы напрямую в локальную сеть через интерфейс Ethernet. У модификации MAP-220C на передней панели имеется встроенный миниатюрный дисплей для отображения информации об измерениях. Для модификации MAP-230B опционально предусмотрена возможность подключения модуля клавиши/дисплей MAP-200KD.
Конструктивно система выполнена в прямоугольном пластмассово-металлическом корпусе настольного типа для модификаций MAP-220C и MAP-230B и встраиваемого в стандартную 19-дюймовую стойку для модификаций MAP-280 и MAP-280R. На передней панели находятся кнопка включения, светодиодные индикаторы, интерфейсные разъемы и отсеки для установки модулей (при отсутствии модуля закрыты заглушкой; для модификации MAP-280R доступ к отсекам осуществляется с тыльной части базового блока системы). Модификация MAP-220C имеет два отсека, MAP-230B - три, MAP-280 и MAP-280R -по восемь. Модуль системы может занимать один или два отсека, в зависимости от модификации.
Для ограничения доступа внутрь каждого модуля системы на тыльную часть корпуса в месте стыка боковой и задней панелей наносится защитная наклейка.
Рисунок 1 - Общий вид базового блока MAP-230B
Рисунок 2 - Общий вид базового блока MAP-280
Рисунок 3 - Схема маркировки базовых блоков MAP-230B и MAP-280 (вид сзади) 1 - место нанесения маркировки базового блока
Рисунок 4 - Общий вид базового блока MAP-230B с измерительными модулями
1 - место установки защитной наклейки
1 2
|
■ ■ 1 | ||
|
X. -X | ||
|
■ W I f |
'S • *. | |
|
. - |
*• 1 ' s”» | |
|
ч. I |
X • »; ■ z • r | |
|
х?*' |
Ф • 3. | |
|
®= - 3 ; |
Рисунок 5 - Общий вид базового блока MAP-220C с измерительными модулями 1 - место нанесения маркировки модуля; 2 - место установки защитной наклейки
Состав комплекта системы представлен в таблице 11.
Таблица 11
|
Наименование |
Количество, шт. |
Примечание |
|
Система оптическая измерительная многофункциональная МАР-200 в составе: |
1 |
Тип базового блока и набор модулей определяется при заказе |
|
Базовый блок MAP-220C (MAP-230B, MAP-280, MAP-280R) |
1 | |
|
Модуль измерителя мощности mOPM-B1 (mOPM-C1) |
1 | |
|
Модуль источника излучения mSRC-C1 |
1 | |
|
Модуль программируемого источника излучения mTLG-B1 (TLG-C1) |
1 | |
|
Модуль измерителя ослабления и обратных потерь mORL-A11 (mORL-A13, mIL-A2) |
1 | |
|
Модуль программируемого оптического аттенюатора mVOA-A2 (mVOA-C1) |
1 | |
|
Модуль переключателя оптических каналов mOSW-C1 |
1 | |
|
Модуль оптического спектроанализатора высокого разрешения mHROSA-A1 |
1 | |
|
Модуль оптического измерителя длины волны mWAVE-A1 |
1 | |
|
Системы оптические измерительные многофункциональные МАР-200. Руководство по эксплуатации |
1 | |
|
Системы оптические измерительные многофункциональные МАР-200. Методика поверки |
1 |
системы приведены в таблицах 2 - 10.
Таблица 2 - Модули измерителя мощности mOPM-B1
|
Наименование характеристики |
Значение характеристики для модулей | ||
|
Общего применения (GP) |
Повышенной точности (PP) |
Высокой мощности (HP) | |
|
Диапазон длин волн исследуемого излучения, нм |
800 - 1650 |
750 - 1700 |
800 - 1650 |
|
Диапазон измерений средней мощности оптического излучения, Вт |
10-10 - 1,2 • 10-2 |
10-11 - 1,2 • 10-2 |
3,2 • 10-8 - 5 • 10-1 |
|
Пределы допускаемой относи- |
ОЛЛ (.? 100 I |
ОЛЛ алл 10000 I | |
|
800 - 900 нм: ± | 3,5 +----1 * |
800 - 1600 нм: ± I 3,5 +--1 |
800 - 900 нм: ± I 5,0 +--1 | |
|
тельной погрешности измере- |
L w 0 |
L w 0 |
L w 0 |
|
ний средней мощности оптиче- |
( 500 I |
( 100 I |
( 10000I |
|
ского излучения в спектраль- |
900 - 960 нм: ± I 5,5 +--1 |
1600 - 1635 нм: ± I 4,0 +--1 |
900 - 960 нм: ± ( 8,0 + 10 I |
|
ном диапазоне, % |
L W 0 |
L w 0 |
L w 0 |
|
( 500 I |
( 10000 I | ||
|
960 - 1600 нм: ± I 3,5 +--1 |
960 - 1600 нм: ± I 5,0 +--1 | ||
|
L W 0 |
L w 0 | ||
|
( 500 I |
( 10000 I | ||
|
1600 - 1635 нм: ± I 4,0 +--1 |
1600 - 1635 нм: ± | 5,5 +--1 | ||
|
L W 0 |
L w 0 | ||
|
Пределы допускаемой относительной погрешности измерений относительных уровней |
± ( “ + V 0 |
■ ("■>+1W 0 |
В диапазоне 3,2 • 10-8 - 10-2 Вт: ■ („.=I |
|
мощности**, % |
В диапазоне 10-2 - 5 • 10-1 Вт: ± 0,7 | ||
|
* - здесь и далее W обозначает измеренное значение мощности в пВт ** - погрешность измерений отношения двух значений мощности | |||
Таблица 3 - Модули измерителя мощности mOPM-C1
|
Наименование характеристики |
Значение характеристики для модулей | |||
|
Общего применения (GP) |
Повышенной точности (PP) |
Повышенной чувствительности (UP) |
Высокой мощности (HP) | |
|
Диапазон длин | ||||
|
волн исследуемого |
800 - 1650 |
750 - 1700 |
750 - 1700 |
800 - 1650 |
|
излучения, нм | ||||
|
Диапазон измере- | ||||
|
ний средней мощ- |
10-10 - 1,2 • 10-2 |
10-11 - 1,2 • 10-2 |
10-13 - 1,2 • 10-2 |
3,2 • 10-8 - 5 • 10-1 |
|
ности оптического | ||||
|
излучения, Вт | ||||
|
Пределы допус- |
L с 5001 |
„„„ ( 1001 |
( 100001 | |
|
800 - 900 нм: ± I 3,5 +--1 |
800 - 1600 нм: ±I 3,5 +--1 |
800 - 1600 нм: ±| 3,5 +--1 |
800 - 900 нм: ± | 5,0 +--1 | |
|
каемой относи- |
L W 0 |
L W 0 |
L W 0 |
L W 0 |
|
тельной погрешно- |
( 500 1 |
( 100 1 |
( 20 1 | |
|
сти измерений |
900 - 960 нм: ± I 5,5 +----1 |
1600 - 1635 нм: ±I 4,0 +--1 |
1600 - 1635 нм: ±| 4,0 +--1 |
( 10000 1 900 - 960 нм: ± | 8,0 +--1 L 0 0 |
|
1 W 0 |
L 0 0 |
L 0 0 | ||
|
средней мощности | ||||
|
оптического излу- |
960 - 1600 нм: ±(3,5 + — | |
960 - 1600 нм: ± (5,0 + 100001 | ||
|
чения в спектраль- |
L w 0 |
L w 0 | ||
|
ном диапазоне, % |
( 500Л |
( 10000 1 | ||
|
1600 - 1635 нм: ±I 4,0+---1 |
1600 - 1635 нм: ±| 5,5 + 1 | |||
|
L W 0 |
L W 0 | |||
|
Пределы допус- |
В диапазоне 3,2 • 10-8 - 10-2 Вт: | |||
|
каемой относи- | ||||
|
тельной погрешно- |
± 10,3 + 5001 |
± 10,3 +1001 L 0 0 |
± (0,3 + 101 L 0 0 |
( 10000 1 ± Г+ W 1 |
|
сти измерений от- |
L W 0 | |||
|
носительных уров- |
В диапазоне 10-2 - 5 • 10-1 Вт: | |||
|
ней мощности, % |
± 0,7 | |||
|
Наименование характеристики |
Значение характеристики для модулей | ||||||||
|
Одномодовые |
Многомодовые | ||||||||
|
Основные FP (FB) |
Суперлюминесцентные (SL) |
Светодиодные (LP) |
Основные FP (FB) | ||||||
|
Длина волны, нм |
1310±20 1550±20 |
1310±20 |
1550±20 |
1310±20 1550±20 |
850 ± 20 |
1300±20 |
850 ± 20 1300±20 |
850±20 1310±20 |
850 ± 20 1310±20 |
|
Ширина * спектра, нм |
не более 5 |
не менее 20 |
не менее 50 |
1310 нм: не менее 20 1550 нм: не менее 50 |
не менее 40 |
не более 5 | |||
|
Уровень мощности на выходе, дБм, не менее |
0 |
минус 4 |
минус 20 |
минус 25 |
минус 6,5 |
минус 3,5 |
850 нм: минус 11 1310 нм: минус 8 | ||
|
Нестабильность уровня мощности за 15 мин, дБ, не более |
0,1 |
0,005 |
0,01 |
0,05 |
0,1 |
0,2 |
0,3 | ||
* - определяется как полная ширина на полувысоте - FWHM
|
Наименование характеристики |
Значение характеристики для модулей | ||||||
|
mTLG- B1C10, mTLG- C1C10 |
mTLG- B1C20, mTLG-C1C20 |
mTLG- B1C40, mTLG- C1C40 |
mTLG-B1L10, mTLG-C1L10 |
mTLG-B1L20, mTLG-C1L20 |
mTLG-B1L40, mTLG-C1L40 |
mTLG-B1C1L1, mTLG-C1C1L1 | |
|
Спектральный диапазон, нм |
1527 - 1570 |
1570 - 1609 |
1527 - 1570 1570 - 1609 | ||||
|
Пределы допускаемой абсолютной погрешности установки длины волны, пм |
± 16 | ||||||
|
Нестабильность длины волны за 15 минут, пм, не более |
5 | ||||||
|
Диапазон установки уровня выходной средней мощности лазерного излучения, дБм |
от 7 до 13 |
от 7 до 10,5 |
от 7 до 13 от 7 до 10,5 | ||||
|
Пределы допускаемой относительной погрешности установки уровня выходной средней мощности, дБ |
± 0,1 | ||||||
|
Нестабильность уровня выходной средней мощности за 15 мин, дБ, не более |
0,005 | ||||||
|
Оптические выходы, шт |
1 |
2 |
4 |
1 |
2 |
4 |
2 по 2 |
Таблица 6 - Модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2
|
Наименование характеристики |
Значение характеристики для модулей | ||
|
mORL-A13 одномодовое волокно |
mORL-A11 многомодовое волокно |
mIL-A2 многомодовое волокно | |
|
Рабочие длины волн, нм |
1310, 1490, 1550, 1625 |
850, 1300 |
850, 1300 |
|
Диапазон измерений ослабления, дБ |
не менее 50 |
не менее 25 |
не менее 25 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
± 0,07 |
± 0,1 |
± 0,1 |
|
Диапазон измерений уровня обратных потерь, дБ |
30 - 70 |
15 - 60 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ, в диапазоне, дБ |
от 30 до 70: ± 1,0 |
от 15 до 20: ± 1,8 от 20 до 60: ± 1,3 | |
Таблица 7 - Модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1
|
Наименование характеристики |
Значение характеристики для модулей | |||
|
mVOA-A2, mVOA-C1 одномодовое волокно |
mVOA-A2, mVOA-C1 многомодовое волокно | |||
|
без контроля мощности |
с контролем мощности |
без контроля мощности |
с контролем мощности | |
|
Собственные вносимые потери, дБ, не более |
1,0 |
1,7 |
1,5 |
2,4 |
|
Рабочий спектральный диапазон, нм |
1260 - 1650 |
750 - 1350 | ||
|
Длины волн градуировки, нм |
1310 ±15 1550 ±15 |
850 ± 15 1300 ±15 | ||
|
Диапазон установки ослабления, дБ |
70 |
65 | ||
|
Пределы допускаемой абсолютной погрешности установки ослабления на длинах волн градуировки в диапазоне от 0 до 45 дБ, дБ |
± 0,1 |
± 0,1 | ||
Таблица 8 - Модуль переключателя оптических каналов mOSW-C1
|
Наименование характеристики |
Значение характеристики для модулей | |
|
mOSW-C1 одномодовое волокно |
mOSW-C1 многомодовое волокно | |
|
Рабочий спектральный диапазон, нм |
1290 - 1330 нм 1520 - 1650 нм |
760 - 1360 |
|
Вносимые потери, дБ, не более |
1,2 | |
|
Воспроизводимость, дБ |
0,03 | |
Таблица 9 - Модуль оптического спектроанализатора высокого разрешения mHROSA-A1 и модуль оптического измерителя длины волны mWAVE-A1
|
Наименование характеристики |
Значение характеристики для модулей | |
|
mHROSA-A1 |
mWAVE-A1 | |
|
Спектральный диапазон, нм |
1526 - 1569 |
1526 - 1569 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, пм |
3 |
3 |
|
Диапазон отображаемых значений уровня входной мощности лазерного излучения (на канал), дБм |
от минус 60 до 10 |
от минус 60 до 10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ, при уровне средней мощности (минус 20 ± 1) дБм |
± 0,5 |
± 1 |
Таблица 10 - Общие характеристики
|
Наименование характеристики |
Значение |
|
характеристики | |
|
Габаритные размеры (Ш*В*Г), мм, не более: | |
|
- базовый блок MAP-220C |
292 х 135 х 420 |
|
- базовый блок MAP-230B |
292 х 149 х 420 |
|
- базовый блок MAP-280 |
496 х 149 х 420 |
|
- базовый блок MAP-280R |
496 х 149 х 420 |
|
- однослотовый модуль |
41 х 133 х 370 |
|
- двухслотовый модуль |
81 х 133 х 370 |
|
Масса, кг, не более: | |
|
- базовый блок MAP-220C |
5,3 |
|
- базовый блок MAP-230B |
5,9 |
|
- базовый блок MAP-280 |
6,8 |
|
- базовый блок MAP-280R |
6,8 |
|
- однослотовый модуль |
2,0 |
|
- двухслотовый модуль |
4,0 |
Лист № 12 Всего листов 14 Электропитание системы осуществляется от сети переменного тока напряжением
220 ± 22 В, частотой 50 ± 0,5 Гц. Рабочие условия эксплуатации системы:
-
• температура окружающей среды, °С............................................от 10 до 40
-
• относительная влажность воздуха при 20 оС, %, не более...............................80
-
• атмосферное давление, кПа..................................................от 95 до 105
