Номер по Госреестру СИ: 61854-15
61854-15 Спектрометры рентгенофлуоресцентные
(NITON (мод. XL2 и XL3t))
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные NITON (модели XL2 и XL3t) предназначены для измерения неразрушающим методом массовой доли химических элементов в веществах и материалах, находящихся в твёрдом, порошкообразном или жидком состоянии в соответствии с аттестованными и стандартизованными методами (методиками).

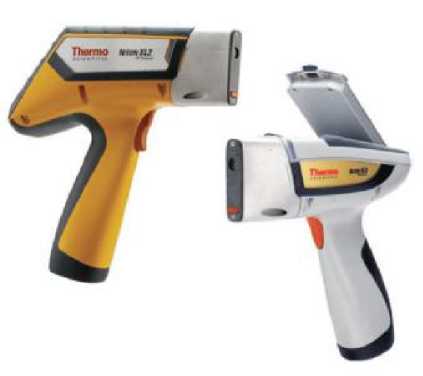

Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 12.08.2025
Номер записи -
ID в реестре СИ - 375293
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Niton XL2 исполнения 900, Niton XL2 исполнение 900, NITON XL2 исполнение 800, NITON XL2 исп. 900, NITON XL2 980 PLUS, Niton XL2 800, NITON XL2, Niton XL.3T, Niton XL 2 100G, NITON (модель XL3t), NITON (мод. XL2), NITON (мод. XL2 и XL3t), NITON (мод. XL2 ), NITON мод. XL2, NITON, Cпектрометр рентгенофлуоресцентный NITON модели XL3t, 980, 900, -,
Производитель
Изготовитель - Фирма "Thermo Scientific Portable Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
