Номер по Госреестру СИ: 61941-15
61941-15 Трубки диоптрийные
(DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3)
Назначение средства измерений:
Трубки диоптрийные DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 (далее по тексту - трубки) предназначены для измерения оптической силы линз в диоптриях (дптр). Трубки диоптрийные имеют широкое применение в сфере оптического производственного контроля и позволяют проводить проверку правильности градуировки окуляров, телескопов, автоколлиматоров, контроль диапазона фокусировки и настройки на бесконечность окуляров, проверку астигматизма телескопов, измерение величины сходимости или расходимости пучка лучей.
Внешний вид.
Трубки диоптрийные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 24.11.2025
Номер записи -
ID в реестре СИ - 375390
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Трубка диоптрийная DTP-5/+5 (0.1), Трубка диоптрийная DTP -5/+5 (0.1), Трубка диоптрийная DPT -5/+5 (0,2), Трубка диоптрийная DPT -5/+5 (0,1), Нет модификации, нет данных, Модификация DPT-5/+5(0.2), модификация DPT-5/+5 (0.1), модификация DPT -5/+5 (0.2), модификация DPT -5/+5 (0.1), модификация DPT -5/+5 (0,1), DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3, DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT -5/+5 (0.2), DPT -5/+5 (0.1),
Производитель
Изготовитель - Фирма "Trioptics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 25
Кол-во владельцев - 15
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1238 от 2015.10.23 Об утверждении типов средств измерений
№1660 от 2020.10.02 о продлении срока действия утвержденных типов средств измерений
№1890 от 2020.11.24 о продлении срока действия утвержденных типов СИ
Наличие аналогов СИ: Трубки диоптрийные (DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trioptics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40867-09 01.08.2014 |
Автоколлиматоры цифровые, TriAngle TA500 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47437-11 28.06.2021 |
Автоколлиматоры цифровые, TriAngle TA и TriAngle TA HS Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54885-13 31.07.2024 |
Гониометры, PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56790-14 06.03.2019 |
Сферометры, Spherotronic и Spherocompact Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61941-15 24.11.2025 |
Трубки диоптрийные, DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76756-19 28.11.2024 |
Гониометры, PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Аннотация!
Отчет представляет собой выгрузку обработанных статистических данных по поверкам средств измерений за выбранный год. Выгрузка формируется в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";".
Размер выгрузки может быть значительным и достигать до 1 миллиона строк.
Структура выгружаемых данных включает следующие поля:
Условный шифр знака поверки
Наименование организации-поверителя
Номер типа СИ ФРШИН
Общее количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юридических лиц
Наименование типа СИ
Отчет предназначен для анализа результатов поверочной деятельности за выбранный календарный год. Использование в качестве идентификатора условного шифра знака поверки обеспечивает устойчивую и однозначную идентификацию поверителя по данным поверок и извещений о непригодности, в том числе в случаях отсутствия или неполноты сведений о записи в реестре аккредитованных лиц.
Сформированный файл может быть открыт в текстовых редакторах и табличных процессорах, включая Notepad++, Блокнот и MS Excel. Для открытия файла в MS Excel следует перейти на вкладку «Данные», выбрать команду «Из текста/CSV» и указать путь к файлу выгрузки.
Кто поверяет Трубки диоптрийные (DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 24 | 6 | 14 | 0 | 24 | 6 | 14 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 17 | 2 | 1 | 16 | 0 | 17 | 1 | 16 |
Стоимость поверки Трубки диоптрийные (DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпуса трубок методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Диоптрийные трубки DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3. Руководство по эксплуатации», раздел 2
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубкам диоптрийным DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3
-
1 Техническая документация «TRIOPTICS GmbH», Германия
-
2 ОСТ 3—964—72 «Приборы универсально-сборные контрольно-юстировочные. Труба диоптрийная. Конструкция, основные параметры и размеры»
Поверка
Поверкаосуществляется по документу МП 019.М44-15 «ГСИ. Трубки диоптрийные DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11.03.2015 г.
Основные средства поверки:
Эталонные меры вершинной рефракции в виде набора сферических линз разного радиуса кривизны из состава Государственного первичного эталона ГЭТ 205-2013 по МИ 3439-2014 «ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Основные метрологические характеристики: доверительные границы абсолютной погрешности эталонных мер: 0,001 - 0,03 дптр.
Изготовитель
«TRIOPTICS GmbH», ГерманияHafenstrasse 35-39, D-22880 Wedel, Germany
Тел.: +49-4103-18006-0, факс: +49-4103-18006-20
Email: info@trioptics.com, www.trioptics.com
Заявитель
ЗАО НПФ «УРАН»198099, г. Санкт-Петербург, Промышленная ул, дом № 5 Тел. +7 (812) 335-09-75, факс +7 (812) 335-09-76 Е-mail info@uran-spb.ru, www.uran-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Трубки диоптрийные представляют собой телескопические системы, состоящие из объектива, окуляра, сетки в виде перекрестия и шкалы, нанесенной на фокусирующем кольце трубки, в различных пределах, указанных в названии трубок, с ценой деления 0,2 или 0,1 диоптрии. Объектив трубки имеет возможность перемещения вдоль оптической оси относительно сетки. Окуляр имеет диоптрийную наводку для установки на резкость сетки по глазу наблюдателя. Фиксирование глаза на сетку необходимо для устранения погрешности измерения, вызванную аметропией глаза оператора.
Принцип измерений с помощью трубок диоптрийных основан на измерении сходимости или расходимости пучка лучей. Сходимость или расходимость пучка лучей в одну диоптрию определяется непараллельностью пучка лучей, точка схождения которых находится на расстоянии 1 м от главной плоскости оптической системы.
При фокусировке трубки диоптрийной на удаленные предметы, расстояние до которых составляет не менее 50—100 м, шкала трубки должна показывать нуль диоптрий, что указывает на правильность юстировки трубки. Для измерения оптической силы линзы опорный фланец трубки диоптрийной прижимают вплотную к линзе и, смещая объектив трубки, добиваются резкого изображения удаленного предмета. Отсчет по шкале трубки диоптрийной укажет оптическую силу линзы.
При проверке, например, диоптрийной установки окуляров опорный фланец трубки диоптрийной также прижимают вплотную к проверяемому окуляру и, смещая объектив трубки, добиваются одновременной резкости изображения сетки окуляра и перекрестия трубки диоптрийной. Отсчет по шкале трубки диоптрийной укажет диоптрийную установку окуляра в данном положении. Если показания шкалы трубки диоптрийной и шкалы окуляра не совпадают, то необходимо исправить показание шкалы окуляра, отпустив стопорные винты и установив шкалу по показанию трубки диоптрийной
Конструктивно трубки диоптрийные выполнены в виде цилиндрических телескопических систем, опорный фланец которых имеет форму шестигранника и является съемным. После снятия фланца соединительная резьба M 38*1 мм может использоваться для присоединения трубок диоптрийных к пользовательским носителям или другим устройствам. Перемещение объектива трубок осуществляется вращением фокусирующего кольца, оснащенного шкалой с белыми штрихами (положительный диапазон диоптрий) и с красными штрихами (отрицательный диапазон диоптрий). Исключение составляет конструкция трубки DPT-1.6/+1.6, в которой фокусировка выполняется перемещением фокусирующего кольца вдоль цилиндрического корпуса трубки.
Места нанесения маркировки

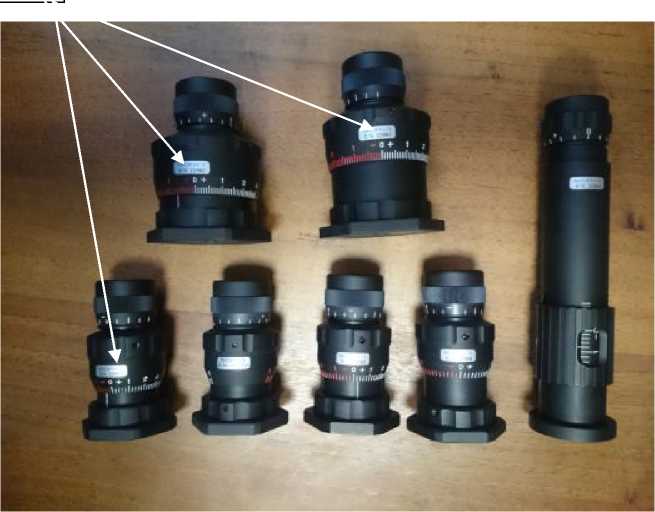

Рисунок 1 - Общий вид трубок диоптрийных DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1,
DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 с указанием мест нанесения маркировки
трубок диоптрийных приведены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик | ||||||
|
DPT -5/+5 (0.2) |
DPT -5/+5 (0.1) |
DPT -1/+3 |
DPT -3/+1 |
DPT -6/+4 |
DPT -7/+3 |
DPT -1.6/+1.6 | |
|
Диапазон измерений оптической силы, дптр |
от -5 до +5 |
от -1 до +3 |
от -3 до +1 |
от -6 до +4 |
от -7 до +3 |
от -1,6 до +1,6 | |
|
Пределы допускаемой абсолютной погрешности измерения оптической силы, дптр |
±0,1 |
±0,05 |
±0,1 |
±0,05 |
±0,1 | ||
|
Цена деления, дптр |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 | ||
|
Габаритные размеры (ширинах высота), мм, не более |
48х92 |
48х83 |
48х90 |
48х92 |
48х175 | ||
|
Масса, кг, не более |
180 |
260 |
180 |
185 |
185 |
270 |
380 |
|
Условия эксплуатации:
|
20 ± 5 30 - 80 | ||||||
