Сведения о средстве измерений: 61982-15 Установки измерительные

Номер по Госреестру СИ: 61982-15
61982-15 Установки измерительные
(Metering Post мод. MTRPost-L и MTRPost-UL)

Назначение средства измерений:
Установки измерительные Metering Post модели MTRPOST-L и MTRPOST-UL (далее -установки) предназначены для измерения массы сжатого природного газа при загрузке и разгрузке транспортных средств.

Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Установки измерительные
Рисунок № 1

Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Установки измерительные
Рисунок № 2

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 23.10.2021
Номер записи -
ID в реестре СИ - 375437
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Compac Industries Limited"
Страна - НОВАЯ ЗЕЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№1238 от 2015.10.23 Об утверждении типов средств измерений

№198 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аккумуляторы и батареи" (ТК 044)

№1269 от 2010.04.15 О размещении заказов на выполнение работ в области технического регулирования и стандартизации по Программе разработки национальных стандартов на 2010 год за счет средств федерального бюджета на 2010 год

Наличие аналогов СИ: Установки измерительные (Metering Post мод. MTRPost-L и MTRPost-UL)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Compac Industries Limited"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
61246-15 07.08.2025	Колонки раздаточные сжатого газа, Compac мод. Laser и Legend Фирма "Compac Industries Limited" (НОВАЯ ЗЕЛАНДИЯ )	ОТ МП	1 год
61982-15 23.10.2021	Установки измерительные, Metering Post мод. MTRPost-L и MTRPost-UL Фирма "Compac Industries Limited" (НОВАЯ ЗЕЛАНДИЯ )	ОТ МП	1 год

RB_16 Единый реестр зарегистрированных систем добровольной сертификации

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Кто поверяет Установки измерительные (Metering Post мод. MTRPost-L и MTRPost-UL)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Установки измерительные (Metering Post мод. MTRPost-L и MTRPost-UL)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (ПО) установок используется для измерений массы сжатого природного газа и передачи результатов измерений, настройки, самодиагностики установок и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	MTRPOST
Идентификационное наименование ПО	HIA29285CNG (HIU29285CNG)
Номер версии (идентификационный номер) ПО	015C
Цифровой идентификатор ПО	CRC16

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносят на маркировочную табличку установки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к установкам измерительным Metering Post модели MTRPOST-L и MTRPOST-UL

Техническая документация изготовителя Compac Industries Ltd., Новая Зеландия.

Поверка

осуществляется по документу МП 61982-15 «ГСИ. Установки измерительные Metering Post модели MTRPOST-L и MTRPOST-UL. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.04.2015 г.

Основные средства поверки:

- весы, наибольший предел взвешивания 150 кг, класс точности III по ГОСТ OIML R76-1-2011.

Изготовитель

Compac Industries Limited, Новая Зеландия
52, Walls Road, Auckland 1061, New Zealand
Тел.: +64 9 579 2094, факс: +64 9 579 0635
info@compacngv.com, www.compacngv.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы установок состоит в следующем: сжатый газ из парка баллонов (резервуаров) через фильтр и приёмный клапан подаётся в счетчик-расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон (резервуар) транспортного средства или наоборот.

Информация о массе топлива, прошедшего через счетчик-расходомер массовый кориолисовый, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе установки отображается масса топлива, его цена и стоимость.

Установка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически перед выдачей новой дозы.

Задание дозы и архивирование отпущенного количества газа возможно как с пульта управления установки, встроенного на ее лицевой панели, или с помощью контроллера, подключенного к персональному компьютеру, который располагается в помещении оператора -кассира.

Установка измерительная Metering Post модель MTRPOST-L предназначена для загрузки транспортных средств. Установка измерительная Metering Post модель MTRPOST-UL предназначена для разгрузки транспортных средств

Основными элементами установок измерительных Metering Post модели MTRPOST-L и MTRPOST-UL являются:

- счетчик-расходомер массовый KG80 coriollis производства Compac Industries Limited, Новая Зеландия;
- электронно-вычислительное устройство C4000 производства Compac Industries Limited, Новая Зеландия;
- раздаточный рукав с краном, выдерживающий давление не менее 25 МПа.

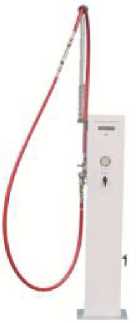

Общий вид установки представлен на рисунке 1.

Внешний вид. Установки измерительные (Metering Post мод. MTRPost-L и MTRPost-UL), http://oei-analitika.ru

Рисунок 1 - Фотография общего вида

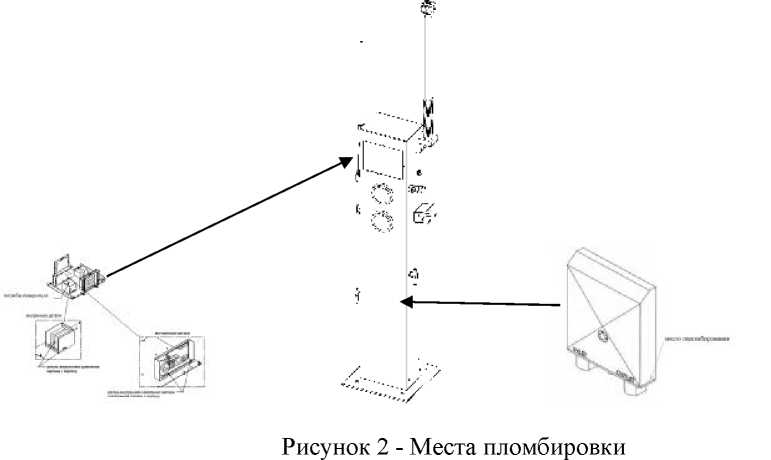

На рисунке 2 указаны места пломбировки от несанкционированного доступа, в том числе о поверке.

Наименование		Кол-во	Примечание
Установка измерительная Metering Post MTRPOST-L или модель MTRPOST-UL	модель	1	По заказу
Комплект запасных частей			В соответствии с заказом
Руководство по эксплуатации		1
Паспорт		1
Методика поверки		1

Наименование параметра	Единица измерения	Значение параметра
Диапазон измерений расходов	кг/мин	от 1 до 80
Минимальная доза выдачи топлива	кг	2
Пределы допускаемой относительной погрешности установки	%	± 1,0
Максимальное давление сжатого газа	МПа	25
Напряжение электропитания	В	220
Частота напряжения питания	Гц	от 50 до 60
Длина раздаточного рукава	м	не менее 3
Потребляемая мощность, не более	кВт	0,05
Количество одновременно заправляемых машин	шт.	1
Габаритные размеры (длина, ширина, высота), не более	мм	400x400x2500
Масса, не более	кг	85
Цена деления указателя разового учета	кг	0,01
Цена деления указателя суммарного учета	кг	1
Верхний предел показаний указателя суммарного учета	кг	99999.99
Условия эксплуатации: температура окружающей среды	°С	от минус 40 до плюс 50
Степень защиты		IP23
Средний срок службы	лет	12
Сертификат взрывозащиты № ТС RU C-NZ.ГБ05.В.00728 от 26.09.20		4 года
