EE07

4^ •

EE071

1 ** I

EE10

OMNIPORT30

LOGPROBE20

^7

OMNIPORT30

LOGPROBE31

=! ----------------------

LOGPROBE30

LOGPROBE16

EE33

* •

EE31

i

EE330

<^'j

EE310

-'s

EE23

. •

W

7^

4.

EE220

•

г               1

к

EE210

ж» —“ •

1 ж Z

EE160

1

* 1

---             НШ1.0& 20         ’

HUMLOG

20THI

L

EE150

Наименование

Кол-во

Преобразователь влажности и температуры серии ЕЕ модификации EE210 (EE220, EE23, EE31, EE310, EE33, EE330, EE060, EE061, EE07, EE071, EE08, EE03, EE04, EE99-1, EE10, EE160, EE150, HUMLOG 20THI, OMNIPORT30 LOGPROBE20, OMNIPORT30 LOGPROBE16, OMNIPORT30 LOGPROBE31, OMNIPORT30 LOGPROBE30)

1 шт.

программное обеспечение

1 CD-диск по заказу

руководство по эксплуатации

1 экз. на партию

методика поверки МП 2411- 0122 - 2015

1 экз на партию

Наименование характеристики

Значение характеристики

модификации

ЕЕ03

ЕЕ04

ЕЕ99-1

1

2

3

4

Диапазоны измерений относительной влажности, %

от 0 до 95

от 0 до 100

Пределы допускаемой абсолютной погрешности по каналу влажности, %

± (3+0,00035 RhAt)¹)

± 3 (от 40 до 60 %) ± 5 (в остальном диапазоне)

±2 (от 0 до 90 %) ±3 (от 90 до 100 %)

Диапазон измерений температуры, °С

от минус 40 до 85

от минус 40 до 85

от минус 40 до 180

Пределы допускаемой абсолютной погрешности измерений по каналу температуры, °С

± (0,3+0,01 At) ^1}

± (0,5+0,01At) ¹⁾

± (0,3 + 0,005|t|) ²⁾ по ГОСТ 6651-09

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01

0,01

0,01

Входные сигналы

цифровой интерфейс

Е2

0,5-4,5 В

4 - 20 мА (3-х провод.)

Напряжение питания постоянным током, В

2,5 - 5,5

4,5-5,5

10-35 (или 10-28 В переменным током)

Потребляемая мощность, В^А, не более

0,01

0,08

1

Г абаритные размеры (Д х Ш х В), мм, не более

59 х 30 х 8,5

60 х 52 х 13

зонд 015 х 240

плата 90 х 72 х 12 (длина кабеля: 2; 5;10 м)

Масса, кг, не более

0,05

0,05

0,1

Условия эксплуатации:

- температура окружающей среды, ° С

от минус 40 до 85

электроника платы от минус 40 до 60

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

Наименование характеристики

Значение характеристики

модификации

ЕЕ08

ЕЕ07

ЕЕ071

ЕЕ060

ЕЕ061

1

2

3

4

5

6

Диапазоны измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности по каналу влажности, %

±3 (от 0 до 90 %) ±5 (от 90 до 100 %)

± 3 (от 10 до 90 %) ± 5 (в остальном диапазоне)

Диапазон измерений температуры, °С

от минус 40 до 80

от минус 40 до 60

Пределы допускаемой абсолютной погрешности измерений по каналу температуры, °С

±(0,2+0,01At) ¹⁾

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01

Входные сигналы

0-1 В, 0-2,5 В, 0-5 В, 0-10 В, цифровой интерфейс Е2

цифровой интерфейс

Е2

RS485 (Modbus RTU)

0-1 В, 0-5 В,

0-10 В

4 - 20 мА

Напряжение питания постоянным током, В

7-30

3,8 - 5,5

4-18

4,5 - 30

9 - 28

Потребляемая мощность, В^А, не более

0,03

0,01

0,3

0,03

0,04

Габаритные размеры (Диаметр х длина), мм, не более

012 х 71

015 х 85

012 х 88

012 х 120

012 х 165

Масса, кг, не более

0,1

0,1

0,15

0,2

0,25

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

Наименование характеристики

Значение характеристики

модификации

OMNIPORT30

LOGPROBE20

OMNIPORT30

LOGPROBE16

OMNIPORT30

LOGPROBE31

OMNIPORT30

LOGPROBE30

1

2

3

4

5

Диапазоны измерений относительной влажности, %

от 0 до 100

Пределы допускаемой основной абсолютной погрешности по каналу влажности, %

± 2 (от 0 до 90 %) ± 3 (от 90 до 100 %)

Диапазон измерений температуры, °С

от минус 40 до 80

от минус 20 до 70

от минус 40 до 180

от минус 40 до 80

Пределы допускаемой абсолютной погрешности измерений по каналу температуры, °С

± 0,4 (в диапазоне от минус 10 до 50 °С) ± 0,6 (в диапазоне от - 40 до -10 °С и

от 50 до 80 °С)

макс. до ± 0,5

макс. до ± 0,6

макс. до ± 0,6

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01

Дисплей

OMNIPORT30

Емкостной TFT экран 54 x 41 мм

Наименьший разряд цифрового кода отсчетного устройства в режиме измерений

0,01

Напряжение питания - постоянным током, В (Батареи 4 x Alkaline LR6 AA, 1,5 В; USB)

6 (или 5 В DC через USB)

Потребляемая мощность, В\А, не более

0,1

Габаритные размеры, мм, не более

LOGPROBE

OMNIPORT30

012 х 85

012 х 102

012 х 282

05 х 250

170 х 62 х 34

Масса, кг, не более

LOGPROBE

OMNIPORT30

0,1

0,2

0,3

0,3

0,205

Условия эксплуатации:

- температура окружающей среды, ° С OMNIPORT30

от 0 до 50

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

Наименование характеристики

Значение характеристики

модификации

ЕЕ31

ЕЕ310

ЕЕ33

ЕЕ330

1

2

3

4

5

Типы измерительных зондов

таблица 6

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой основной абсолютной погрешности по каналу влажности, %³⁾

таблица 6

Диапазоны измерений температуры, °С

от минус 40 до 180

Пределы допускаемой основной абсолютной погрешности измерений по каналу температуры, °С³⁾

таблица 6

Пределы допускаемой дополнительной абсолютной погрешности эл. блока, вызванной отклонением температуры окр. среды от 20 °С на 1 °С

• - для канала относительной влажности, %

• - для канала температуры, °С

± 0,01 % ± 0,005 °С

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01-15

0,01

0,01-100

Входные сигналы

0-20мА

4-20 мА 0-5 В

0-10 В

RS232

RS485

0-20мА

4-20 мА

0-1 В

0-5 В 0-10 В RS232

Наименьший разряд цифрового кода отсчетного устройства в режиме измерений

0,1

Напряжение питания

• - постоянным током, В

• - переменным током, В

8-35

12-30 (опция 100-240В перем. тока, 50/60 Гц)

Потребляемая мощность, В^А, не более

1,6

Габаритные размеры, мм, не более

измерит. зонд (без кабеля) электрон. блок (Д х Ш х В)

0 13 х 364

135 х 90 х 67

Масса, кг, не более электрон. блока

0,5

0,4

Условия эксплуатации:

- температура окружающей среды, ° С электрон. блока дисплея

от минус 40 до 60

от минус 20 до 50

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

Тип измерительного зонда

Диапазон измерений

Допускаемая основная абсолютная погрешность

EE31, ЕЕ310

EE33, ЕЕ330

1

2

3

4

5

Сенсоры тип

HC1000-400

Сенсоры тип HMC1

Относительная влажность

при температуре

А, В, D, E

С, D, E, I, J, K

от 0 до 90 %

от минус 15 до 40 °C

± (1,3 + 0,3 % • Rh)%

от 90 до 100 %

± 2,3 %

от 0 до 100 %

от минус 25 до 70 °C

± (1,4 + 1 % • Rh) %

от минус 40 до 180 °C

± (1,5 + 1,5 % • Rh) %

Сенсоры Pt1000, класс А по

ГОСТ 6651-09

Температура

А

от минус 40 до 60 °С

± (0,2 + 0,002 • Mt) °С

В

от минус 40 до 80 °С

С

от минус 40 до 120 °С

D

D

от минус 40 до 180 °С

± (0,2 + 0,0025 • Mt) °С

E

E

от минус 40 до 180 °С

I

от минус 40 до 180 °С

J

от минус 40 до 180 °С

K

от минус 40 до 180 °С

Наименование

характеристики

Значение характеристики

модификации

ЕЕ23

ЕЕ220

HUMLOG 20THI

ЕЕ10

1

2

3

4

5

Типы измерительных зондов

таблица 8

1 или 2 изм. зонда отн. влажности и/или температуры (ЕЕ07;

ЕЕ03)

встроенный изм. зонд отн. влажности и температуры

встроенный сенсор отн. влажности и температуры

Диапазоны измерений относительной влажности, %

от 0 до 100

от 10 до 95

от 0 до 95

Пределы допускаемой основной абсолютной погрешности по каналу влажности, %³⁾

таблица 8

± (1,7+0,015 • Rh)¹

± 2 при 20 °С

± 2 (в диапазоне от 40 до 60 %) ± 3 (в остальном диапазоне)

Диапазон измерений температуры, °С

от минус 40 до l2o

от минус 40 до 85

от минус 20 до 50

от 0 до 50

Пределы допускаемой основной абсолютной погрешности измерений по каналу температуры, °С³⁾

таблица 8

± (0,2+0,01 At)¹)

± 0,3 (в диапазоне от 0 до 40 °С) ± 0,5 (в остальном диапазоне)

макс. до ± 0,4

Пределы допускаемой дополнительной абсолютной погрешности эл. блока, вызванной отклонением температуры окр. среды от 20 °С на 1 °С

• - для канала относительной влажности, %

• - для канала температуры, °С

± 0,01 % ± 0,005 °С

-

-

-

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01

0,01

0,01

-

Наименьший разряд цифрового кода отсчетного устройства в режиме измерений

0,1

0,1

0,1

0,1

Входные сигналы

0-20 мА

4-20 мА 0-1 В 0-5 В

0-10 В

4-20 мА 0-1 В

0-10 В

-

4-20 мА

0-10 В

Напряжение питания

• - постоянным током, В

• - переменным током, В

15-35

15-28 (опция 100240В перем.

тока, 50/60 Гц)

10-35

15-29

3,6 (батарея)

1

5 - 40

24 ± 20 %

Потребляемая мощность,

ВА, не более

1

0,3

0,08

0,4

Габаритные размеры, мм, не более измерит. зонда (без кабеля) электрон. блока

0 13 х 364

135 х 110 х 67

0 13 х 120

135 х 110 х 50

0 12 х 80

166 х 78 х 32

85 х 100 х 26

Масса, кг, не более электрон. блока

0,4

0,4

0,25

0,3

Условия эксплуатации: - температура окружающей среды, ° С электрон. блока

дисплея

от минус 40 до 60

от минус 30 до 60

от минус 40 до 60

от минус 20 до 50

0 до 50

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

Тип измерительного зонда

Диапазон измерений

Допускаемая основная абсолютная погрешность

Сенсоры

А, В, С - тип HC1000-200

Н - тип НС105

Относительная влажность

при температуре

А, В, С

от 0 до 90 %

от минус 15 до 40 °C

± (1,3 + 0,3% • Rh)%

Н

± (1,8 + 0,3% • Rh) %

А, В, С

от 90 до 100 %

± 2,3 %

Н

± 2,8 %

А, В, С

от 0 до 100 %

от минус 25 до 70 °C

± (1,4 + 1 % • Rh) %

Н

± (1,9 + 1 % • Rh) %

А, В, С

от минус 40 до 120 °C

± (1,5 + 1,5% • Rh) %

Сенсоры Pt1000, класс А по ГОСТ 6651-09

Температура, °С

А

от минус 40 до 60 °С

± (0,2 + 0,002 • At) °С

В

от минус 40 до 80 °С

С

от минус 40 до 120 °С

Н

от минус 40 до 80 °С

± (0,2 + 0,005 • At) °С

Наименование

характеристики

Значение характеристики

модификации

ЕЕ150

ЕЕ160

ЕЕ210

1

2

3

4

Типы измерительных зондов

для настенно-го/канального монтажа

для настенно-го/канального монтажа

таблица 10

Диапазоны измерений относительной влажности, %

от 10 до 90

от 10 до 95

от 0 до 100

Пределы допускаемой основной абсолютной погрешности по каналу влажности, %³⁾

± 3 (от 30 до 70 %) ±5 (остальные диапазоны)

± 2,5

таблица 10

Диапазон измерений температуры, °С

от минус 5 до 55

от минус 40 до 80

от минус 40 до 60

Пределы допускаемой абсолютной погрешности измерений по каналу температуры, °С³⁾

± (0,3+0,01 At)¹

± (0,2+0,01At)¹⁾

Пределы допускаемой дополнительной абсолютной погрешности по каналу влажности, вызванной отклонением температуры окр. среды от 20 °С на 1 °С, %

±0,05 % Rh¹⁾

±0,03 % Rh¹⁾

-

Диапазон допускаемого избыточного давления анализируемой среды, бар

0,01

0,01

Входные сигналы

4 - 20 мА

0-10 В

4 - 20 мА

0-10 В RS 485

4-20 мА 0-5 В; 0-10 В

RS485

Наименьший разряд цифрового кода отсчетного устройства в режиме измерений

-

0,1

Напряжение питания

• - постоянным током, В

• - переменным током, В

15-35

24

15-35

19-29

Потребляемая мощность, В^А, не более

0,3

1

Габаритные размеры (Д х Ш х В), мм, не более измерит. зонда электрон. блока

0 6 х 230

81 х 54 х 40

0 13 х 240

101 х 81 х 46

0 13 х 364

101 х 81 х 46

Масса, кг, не более электрон. блока

0,3

0,3

Условия эксплуатации:

- температура окружающей среды, ° С

электрон. блока дисплея

от минус 5 до 55

от минус 15 до 60

от минус 40 до 60

от минус 20 до 50

Время наработки до метрологического отказа, ч

60000

Срок службы, лет, не менее

8

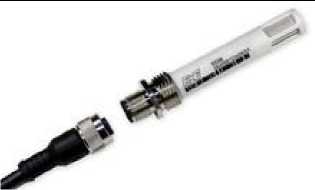

Тип измерительного зонда

Диапазон измерений

Допускаемая основная абсолютная погрешность

1

2

3

4

Сенсоры

А, В, С - тип HCT01-00D

Относительная влажность

при температуре

А, В

от 0 до 90 %

от минус 15 до 40 °C

± (1,3 + 0,003% • Rh)%

А, В

от 90 до 100 %

± 2,3 %

А, В

от 0 до 100 %

от минус 40 до 60 °C

± (1,5 + 0,015 % • Rh) %

С

20 °C

± 2,5 %

Сенсоры Pt1000, класс В по ГОСТ 6651-09

Температура, °С

А, В, С

от минус 40 до 60 °С

± (0,2 + 0,01 • At) °С
