Номер по Госреестру СИ: 62025-15
62025-15 Осциллографы цифровые
(DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A)
Назначение средства измерений:
Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2

Внешний вид.
Осциллографы цифровые
Рисунок № 3

Внешний вид.
Осциллографы цифровые
Рисунок № 4

Внешний вид.
Осциллографы цифровые
Рисунок № 5

Внешний вид.
Осциллографы цифровые
Рисунок № 6

Внешний вид.
Осциллографы цифровые
Рисунок № 7
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
1000 Series Oscilloscopes Firmware |
Номер версии (идентификационный номер ПО) |
Не ниже 011.04.00.04.06 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62025-15 «Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A. Методика поверки», утвержденному ФГУП «ВНИИМС » в мае 2015 г.
Средства поверки: калибратор универсальный 9100 (Госреестр 25985-09); калибратор осциллографов 9500В (Госреестр 30374-05).
Изготовитель
Фирма «Keysight Technologies Company Ltd.», КитайАдрес: No.116, 1st Street Tuo Xin West, Chengdu Hi-Tech Industrial, Chengdu 610041, China
Заявитель
ООО «Кейсайт Текнолоджиз», г. Москва
Адрес: 113054, г. Москва, Космодамианская наб., д. 52 стр. 3
Тел.: +7 495 797 3900 Факс: +7 495 797 3901
W eb-сайт: http://www.keysight.com/main/home.jspx?lc=rus&cc=RU
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей записью его в память и обработкой в цифровом виде, а также индикацией на экране осциллографа. Частота аналого-цифрового преобразования определяет разрешение сигнала в режиме реального времени. Возможен также режим эквивалентного времени для анализа периодических сигналов. В этом случае разрешение сигнала зависит от минимального сдвига в системе запуска осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерения на экран дисплея.
Осциллографы обеспечивают возможность подключения к персональному компьютеру и программирования через интерфейс USB.
Модификации осциллографов отличаются количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками.
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения.
На передней панели осциллографа расположен матричный дисплей на основе ЖКИ для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и установку параметров, а также гнезда для подачи исследуемого сигнала и сигнала внешней синхронизации. Синхронизация возможна по каналу внешней синхронизации и любому входному каналу.

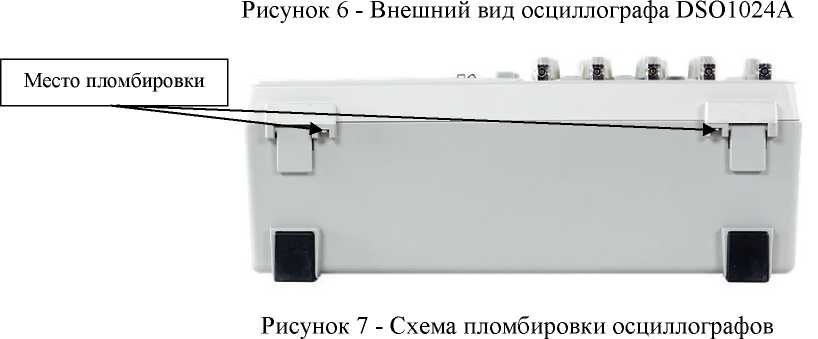

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируется.

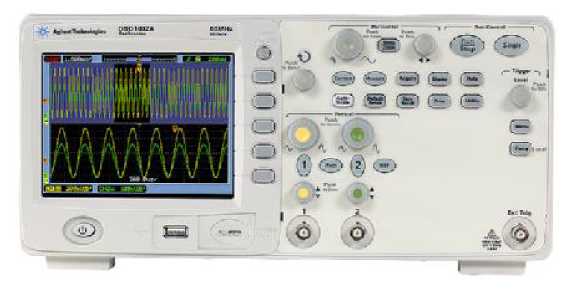

Рисунок 1 - Внешний вид осциллографа DSO1002A

МП, иста О р

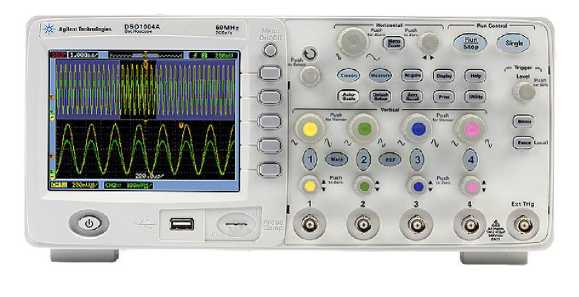

Рисунок 2 - Внешний вид осциллографа DSO1004A

ВЫ!»
Рисунок 3 - Внешний вид осциллографа DSO1012A
е |
,.»w ' |
£' 1 *■*• |
■-3 |
Г—(** | |
о |
® ® ® |
® " |
о |
■ |
(=■ |
", о |
•а. ^хл, ® ® ® • |
@- |
«ж ,.; | ||
1 |
1 А *- |
“*-*• ■ |
О О |
А *&■ |

I £<Шр.
М.;Х"

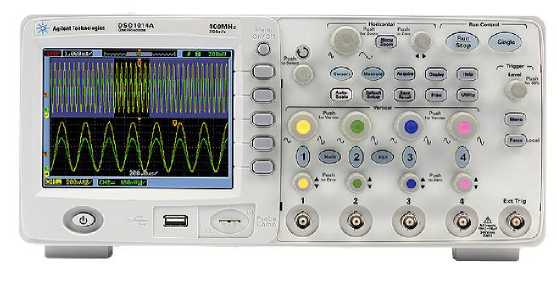

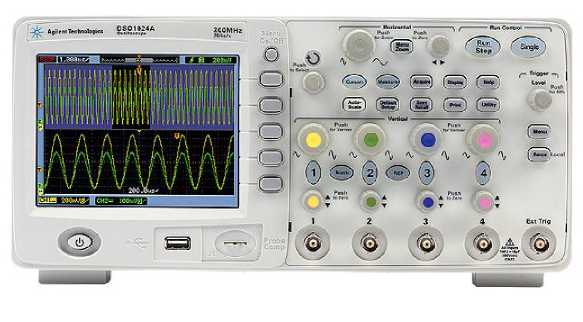

Рисунок 4 - Внешний вид осциллографа DSO1014A

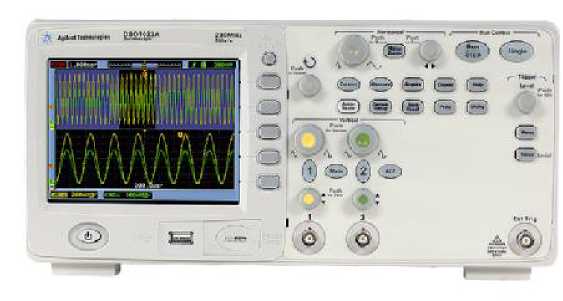

Рисунок 5 - Внешний вид осциллографа DSO1022A
о „о 4Z* а 6~ О ( ~1) @1 ■=» s (S s г ~ О ® |® S’ S ®
О |
(В | |
© ж |
\-~Л <. . .г ® ® @ <£> ф: |
(= |
j а (ф |
ewjj» ж <о •W ■•- - |


Таблица 3 - Комплектность
Наименование |
Количество |
Осциллограф цифровой (по заказу) |
1 шт. |
Кабель питания |
1 шт. |
Пробники N2862A 10:1 для моделей DSO1002A, DSO1004A, DSO1012A, DSO1014A |
2 или 4 шт. (по числу каналов осциллографа) |
Пробники N2863 А 10:1 для моделей DSO1022A, DSO1024A |
2 или 4 шт. (по числу каналов осциллографа) |
Упаковочная тара |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Таблица 2 -
Характеристика |
Значение для модификаций | ||
DSO1002A, DSO1004A |
DSO1012A, DSO1014A |
DSO1022A, DSO1024A | |
Количество каналов |
2 - DSO1002A 4 - DSO1004A |
2 - DSO1012A 4 - DSO1014A |
2 - DSO1022A 4 - DSO1024A |
Характеристика |
Значение для модификаций | ||
DSO1002A, DSO1004A |
DSO1012A, DSO1014A |
DSO1022A, DSO1024A | |
Полоса пропускания периодических сигналов по уровню минус 3 дБ, МГц |
60 |
100 |
200 |
Время нарастания переходной характеристики, нс |
5,8 |
3,5 |
1,8 |
Диапазон установки коэффициентов отклонения Ко |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 | ||
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе |
± 0,04 • 8 [дел] • КО (при КО от 2 мВ/дел до 5 мВ/дел) ± 0,03 • 8 [дел] • КО (при КО от 10 мВ/дел до 5 В/дел) | ||
Диапазон установки коэффициентов развертки КР |
от 5 нс/дел до 50 с/дел в последовательност и 1; 2; 5 |
от 2 нс/дел до 50 с/дел в последовательност и 1; 2; 5 |
от 1 нс/дел до 50 с/дел в последовательност и 1; 2; 5 |
Пределы допускаемой относительной погрешности коэффициента развертки, % |
± 0,005 | ||
Режимы развертки |
автоматический, нормальный, однократный | ||
Входное сопротивление каналов вертикального отклонения, МОм |
1 ± 0,01 | ||
Входная емкость каналов вертикального отклонения, пФ |
18 ± 3 | ||
Минимальный уровень внутренней синхронизации |
при КО > 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1,5 деления в диапазоне частот входного сигнала от 10 МГц до полной полосы пропускания при КО < 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1,5 деления в диапазоне частот входного сигнала от 10 до 20 МГц | ||
Рабочие условия применения:
|
от 0 до + 40 до 90 при + 40 °С | ||
Масса, кг, не более |
3,03 |
Характеристика |
Значение для модификаций |
DSO1002A, DSO1012A, DSO1022A, DSO1004A DSO1014A DSO1024A | |
Г абаритные размеры (длинахширинахвысота), мм |
130х325х158 |
Напряжение сети переменного тока, В Частота сети переменного тока, Гц |
от 100 до 240 (автоматический выбор) 50/60 |
Потребляемая мощность, В^А |
60 |
