Номер по Госреестру СИ: 62124-15
62124-15 Системы видеоизмерительные консольного типа
(OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance)
Назначение средства измерений:
Системы видеоизмерительные консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance (далее приборы) предназначены для измерений геометрических размеров, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 1
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 2
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 3
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 4
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 5
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 6
Внешний вид.
Системы видеоизмерительные консольного типа

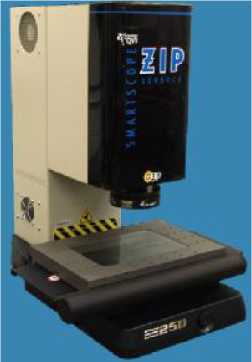

Рисунок № 7
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 8
Внешний вид.
Системы видеоизмерительные консольного типа
Рисунок № 9
Внешний вид.
Системы видеоизмерительные консольного типа

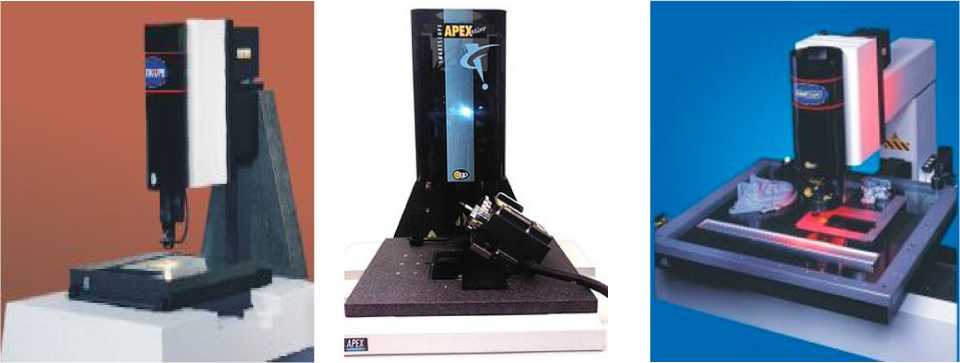

Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2025
Номер записи -
ID в реестре СИ - 375594
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Sprint MVP модификации 300, серии Sprint MVP модификации 200, мод.Zip Lite 300, мод.Zip Lite, Zip Lite 300, Vantage 450, Sprint MVP 300, Sprint MVP 250, Sprint MVP 200 , OGP серий Sprint MVP,
Производитель
Изготовитель - Фирма "Quality Vision International, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 21
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 703 дн.
Приказы РСТ, где упоминается данный тип СИ
№1249 от 2015.10.30 Об утверждении типов средств измерений
№1842 от 2021.08.24 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Системы видеоизмерительные консольного типа (OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62124-15 Системы видеоизмерительные консольного типа (OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance) Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
62124-15 Системы видеоизмерительные консольного типа (OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance) Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
62124-15 Системы видеоизмерительные консольного типа (OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance) Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78908-20 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61750-15 01.10.2025 |
Системы видеоизмерительные портального типа, OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
62124-15 30.10.2025 |
Системы видеоизмерительные консольного типа, OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АДМ-ПРОФ" (RA.RU.312508) | 43 | 2 | 3 | 31 | 0 | 30 | 1 | 29 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы видеоизмерительные консольного типа OGP оснащены программным обеспечением Measure-X или/и MeasureMind 3D (в зависимости от модификации), которое управляет подсветкой и масштабированием, функцией автофокусировки, автоматическим обнаружением границ и контуров, корректировки модели видимого объекта, измерением расстояний и углов, построения объектов (проекции, пересечения), контактными измерениями двумерных и трехмерных элементов, отображения на экране изображения с видеокамеры. Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные программного обеспечения систем видеоизмерительных Console
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
ДРУгие идентификационные данные (если имеются) |
|
Measure-X |
5.2.21.0 |
148b2526dc81b71d74de6704405da94d |
MD5 |
|
MeasureMind 3D |
1.0.1.0 |
23afa412158e0ac8ee05275d53a4dbcc |
MD5 |
|
Zone 3 |
3.1.0 |
62ae5782f80eb50438d276ca57fc34fa |
MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Лист № 5 Всего листов 12
Знак утверждения типа
Знак утверждения типананосится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины системы методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документах «Системы видеоизмерительные консольного типа
OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 -10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 62124-15 «Системы видеоизмерительные консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в июне 2015 г.
Основные средства поверки:
-
- меры длины концевые 3-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Quality Vision International, Inc., США850 Hudson Avenue, Rochester, New York 14621 USA
Тел. 585-544-0450, факс: 585-544-0131
E-mail: marketing@qvii.com
Заявитель
ЗАО «Мастер-ФИТ», г. Санкт-Петербург
Юр. адрес: 192171, ул. Седова, 65А
Тел. (812) 336-40-50, факс (812) 560-00-22
E-mail: meriteI@metrologi.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Принцип работы систем видеоизмерительных консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Vantage, Zip Lite, Zip и ZIP Advance основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Опционально приборы могут быть оснащены контактными (Renishaw TP-20, TP-200), бесконтактными оптическими датчиками (лазерные датчики QWI DRS, Telestar TTL).
Принцип измерений системы видеоизмерительной консольного типа OGP модификации Snap основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на объектив оптоэлектронного измерительного блока.
Модификации систем видеоизмерительных консольного типа OGP отличаются конструкцией стола, колонны и типами подсветки.
Приборы серии Sprint MVP в зависимости от диапазонов измерений выпускаются 9 модификаций (табл. 2-3).
Приборы серии CNC в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 3).
Приборы серии Zip Lite в зависимости от диапазонов измерений выпускаются трех модификаций (табл. 4).
Приборы серии Zip в зависимости от диапазонов измерений выпускаются четырех модификаций (табл. 4-5).
Приборы серии Zip Advance в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 5).
Приборы серии Vantage в зависимости от диапазонов измерений выпускаются одной модификацией - Vantage 250. Модификацию Vantage 250 оснащают дополнительной измерительной шкалой с разрешением 0,05 мкм (табл. 5).
Приборы серии ATS в зависимости от диапазонов измерений выпускаются четырех модификаций (табл. 6).
Приборы серии Apex Micro в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 6).
Приборы серии Apex в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 7).
Приборы серии Snap в зависимости от диапазонов измерений выпускаются трех модификаций (табл. 7).
Приборы серии Fusion в зависимости от диапазонов измерений выпускаются одной модификации(табл. 7).
Приборы консольного типа OGP состоят из гранитного основания, предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим осветитель,
оптическую систему и датчик, вычислительного блока, блока программного управления (далее по тексту - ЧПУ) и персонального компьютера (ПК). Конструктивно приборы модификации Snap отличаются от остальных модификаций отсутствием измерительных шкал по осям X, Y, Z.
Измерения проводятся в ручном и автоматическом режимах. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы прибора на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
а
б
в

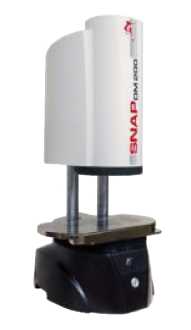

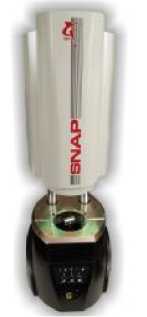

Рисунок 1 - Системы видео измерительные: а) Snap; б) Snap DM200; в) Snap DM350
б

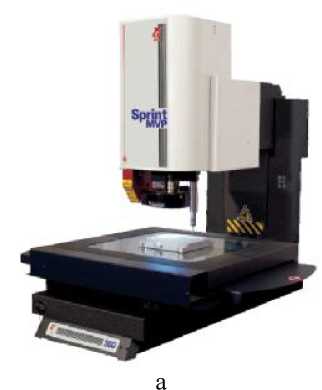

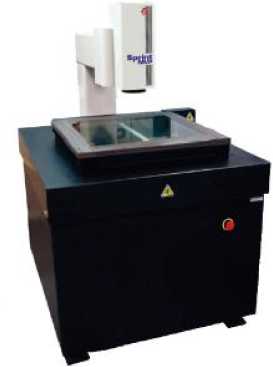

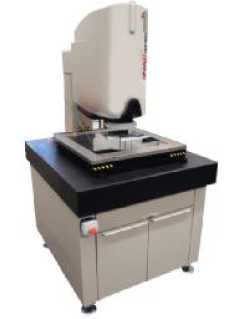

Рисунок 2 - Системы видео измерительные: а) Sprint MVP 200/250/300; б) Sprint MVP 400/600
а
б
в

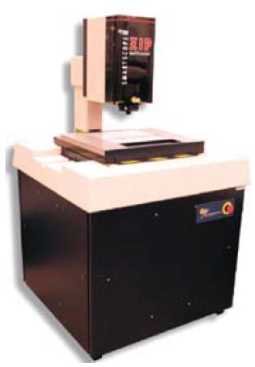

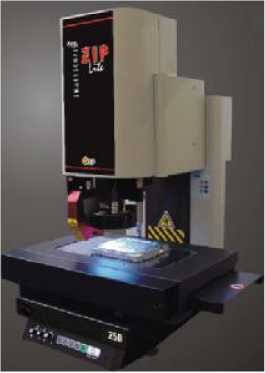

Рисунок 3 - Системы видео измерительные: а) Zip Lite 250/300; б) Zip 250 и Zip Advance 250; в) Zip 300
а б в

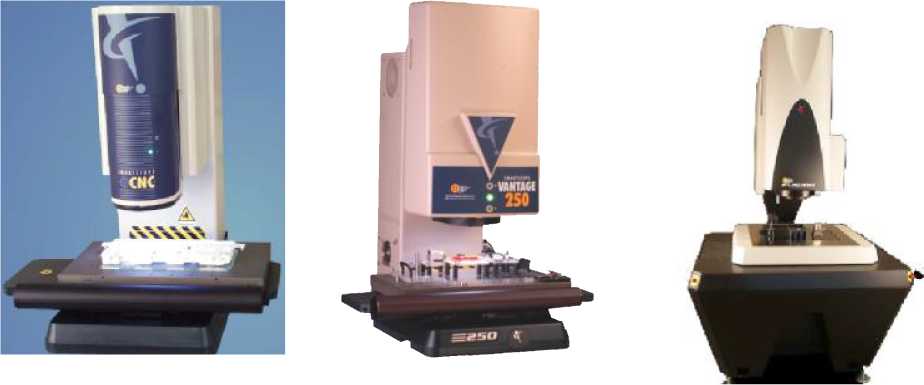

Рисунок 4 - Системы видео измерительные а) CNC 250; б) Vantage 250; в) Fusion 400
а
б
в
Рисунок 5 - Системы измерительные а) Apex 200/300 б) Apex Micro 200/300; в) ATS 700/800
Таблица 2 - систем видеоизмерительных Sprint MVP
|
Sprint MVP | ||||||
|
Модификация |
200* |
200* |
250* |
250* |
300* |
300* |
|
Диапазон измерений, мм | ||||||
|
- По оси X |
От 0 до 200 |
От 0 до 200 |
От 0 до 300 |
От 0 до 300 |
От 0 до 300 |
От 0 до 300 |
|
- По оси Y |
От 0 до 150 |
От 0 до 150 |
От 0 до 150 |
От 0 до 150 |
От 0 до 300 |
От 0 до 300 |
|
- По оси Z |
От 0 до 150 |
От 100 до 250 |
От 0 до 150 |
От 100 до 250 |
От 0 до 150 |
От 100 до 250 |
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений |
± (1,8+4L/1000) |
± (1,8+6L/1000) |
± (1,8+6L/1000) | |||
|
по осям X и Y, мкм (L в мм) | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений |
± (2,5+4L/1000) |
± (2,5+6L/1000) |
± (2,5+6L/1000) | |||
|
в плоскости осей XY, мкм (L в мм) | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений | ||||||
|
по оси Z, мкм (L в мм) | ||||||
|
-Оптический датчик |
± (3,8+8L/1000) |
± (3,8+8L/1000) |
± (3,8+8L/1000) | |||
|
- Контактный датчик |
- | |||||
|
- Лазерный датчик DRS, TeleStar |
- | |||||
|
- Лазерный датчик TTL |
- | |||||
|
Разрешение измерительных шкал, |
0,5 |
0,5 |
0,5 | |||
|
мкм | ||||||
|
Масса, не более, кг |
115 |
165 |
120 |
170 |
140 |
190 |
|
Габаритные размеры, мм, не более | ||||||
|
- длина |
625 |
625 |
850 |
850 |
960 |
960 |
|
- ширина |
665 |
665 |
665 |
665 |
850 |
850 |
|
- высота |
870 |
1000 |
870 |
1000 |
870 |
1000 |
*- по предварительному заказу могут поставляться машины с другими диапазонами измерений, не превышающими указанные в таблице
|
Sprint MVP |
CNC | ||||
|
Модификация |
400* |
400* |
600 |
250* |
250* |
|
Диапазон измерений, мм | |||||
|
- По оси X |
От 0 до 450 |
От 0 до 450 |
От 0 до 610 |
От 0 до 250 |
От 0 до 300 |
|
- По оси Y |
От 0 до 450 |
От 0 до 450 |
От 0 до 450 |
От 0 до 150 |
От 0 до 150 |
|
- По оси Z |
От 0 до 150 |
От 0 до 300 |
От 0 до 150 |
От 0 до 200 |
От 0 до 200 |
|
Пределы допускаемой абсолютной | |||||
|
погрешности линейных измерений |
± (2,2+8L/1000) |
± (2,6+8L/1000) |
± (1,8+5L/1000) | ||
|
по осям X и Y, мкм (L в мм) | |||||
|
Пределы допускаемой абсолютной | |||||
|
погрешности линейных измерений |
± (3,0+8L/1000) |
± (3,5+8L/1000) |
± (2,5+5L/1000) | ||
|
в плоскости осей XY, мкм (L в мм) | |||||
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) | |||||
|
-Оптический датчик |
± (4,0+8L/1000) |
± (3,8+8L/1000) |
± (3,0+5L/1000) | ||
|
- Контактный датчик |
- |
± (2,0+5L/1000) | |||
|
- Лазерный датчик DRS, TeleStar |
- |
± (2,0+5L/1000) | |||
|
- Лазерный датчик TTL |
- |
± (2,0+5L/1000) | |||
|
Разрешение измерительных шкал, |
0,5 |
0,5 |
0,5 | ||
|
мкм | |||||
|
Масса, не более, кг |
980 |
1180 |
980 |
120 |
150 |
|
Габаритные размеры, мм, не более | |||||
|
- длина |
1650 |
1650 |
1650 |
840 |
840 |
|
- ширина |
1160 |
1160 |
1310 |
880 |
930 |
|
- высота |
1632 |
2100 |
1632 |
940 |
1080 |
|
ZIP Lite |
ZIP | ||||
|
Модификация |
250* |
250* |
300 |
250* |
250* |
|
Диапазон измерений, мм
|
От 0 до 250 От 0 до 150 От 0 до 150 |
От 0 до 300 От 0 до 150 От 0 до 150 |
От 0 до 300 От 0 до 300 От 0 до 150 |
От 0 до 250 От 0 до 150 От 0 до 150 |
От 0 до 300 От 0 до 150 От 0 до 150 |
|
Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) |
± (1,5+6L/1000) |
± (1,5+8L/1000) |
± (1,8+8L/1000) |
± (1,3+6L/1000) | |
|
Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) |
± (2,0+6L/1000) |
± (2,0+8L/1000) |
± (2,5+8L/1000) |
± (1,8+6L/1000) | |
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик
|
± (3,5+6L/1000) ± (2,5+6L/1000) ± (2,5+6L/1000) |
± (3,5+6L/1000) ± (2,5+6L/1000) ± (2,5+6L/1000) |
± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (2,0+5L/1000) | ||
|
Разрешение измерительных шкал, мкм |
0,5 |
0,5 |
0,1 | ||
|
Масса, не более, кг |
128 |
165 |
175 |
120 |
150 |
|
Габаритные размеры, мм, не более
|
580 560 870 |
580 760 870 |
960 760 870 |
740 865 825 |
740 915 825 |
|
Z] |
P |
ZIP Advance |
Vantage | |||
|
Модификация |
300* |
300* |
250* |
250* |
250 |
250 с опцией VAN-HRS25 |
|
Диапазон измерений, мм | ||||||
|
- По оси X |
От 0 до 300 |
От 0 до 300 |
От 0 до 250 |
От 0 до 300 |
От 0 до 300 |
От 0 до 300 |
|
- По оси Y |
От 0 до 300 |
От 0 до 300 |
От 0 до 150 |
От 0 до 150 |
От 0 до 150 |
От 0 до 150 |
|
- По оси Z |
От 0 до 200 |
От 0 до 300 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений |
± (1,1+5L/1000) |
± (0,8+6L/1000) |
± (1,3+4L/1000) |
± (0,8+6L/1000) | ||
|
по осям X и Y, мкм (L в мм) | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений |
± (1,5+5L/1000) |
± (1,0+6L/1000) |
± (1,8+4L/1000) |
± (1,0+6L/1000) | ||
|
в плоскости осей XY, мкм (L в мм) | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности линейных измерений по оси Z, мкм (L в мм) | ||||||
|
-Оптический датчик |
± (2,5+5L/1000) |
± (2,5+5L/1000) |
± (2,5+5L/1000) |
± (2,5+5L/1000) | ||
|
- Контактный датчик |
± (1,4+5L/1000) |
± (1,4+5L/1000) |
± (1,5+5L/1000) |
± (1,5+5L/1000) | ||
|
- Лазерный датчик DRS, TeleStar |
± (1,4+5L/1000) |
± (1,4+5L/1000) |
± (1,5+5L/1000) |
± (1,5+5L/1000) | ||
|
- Лазерный датчик TTL |
± (2,0+5L/1000) |
± (2,0+5L/1000) |
- |
- | ||
|
Разрешение измерительных шкал, |
0,1 |
0,05 |
0,1 |
0,05 | ||
|
мкм | ||||||
|
Масса, не более, кг |
750 |
920 |
120 |
150 |
162 |
163 |
|
Габаритные размеры, мм, не более | ||||||
|
- длина |
1060 |
1060 |
740 |
740 |
740 |
740 |
|
- ширина |
1010 |
1010 |
865 |
915 |
915 |
915 |
|
- высота |
1800 |
1950 |
825 |
825 |
970 |
970 |
|
ATS |
Apex |
Micro | |||||
|
Модификация |
700* |
700* |
800* |
800* |
200* |
200* | |
|
Диапазон измерений, мм | |||||||
|
- По оси X |
От 0 до 610 |
От 0 до 610 |
От 0 до 760 |
От 0 до 760 |
От 0 до 200 |
От 0 до 300 | |
|
- По оси Y |
От 0 до 610 |
От 0 до 610 |
От 0 до 610 |
От 0 до 610 |
От 0 до 200 |
От 0 до 200 | |
|
- По оси Z |
От 0 до 200 |
От 0 до 400 |
От 0 до 200 |
От 0 до 400 |
От 0 до 100 |
От 0 до 150 | |
|
Пределы допускаемой абсолютной | |||||||
|
погрешности линейных измерений |
± (1,1+3L/1000) |
± (1,1+3L/1000) |
± (0,6+2L/1000) |
± (0,8+4L/1000) | |||
|
по осям X и Y, мкм (L в мм) | |||||||
|
Пределы допускаемой абсолютной | |||||||
|
погрешности линейных измерений |
± (1,5+3L/1000) |
± (1,5+3L/1000) |
± (0,8+2L/1000) |
± (1,0+4L/1000) | |||
|
в плоскости осей XY, мкм (L в мм) | |||||||
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) | |||||||
|
-Оптический датчик |
± (2,5+5L/1000) |
± (2,5+5L/1000) |
± (1,5+5L/1000) | ||||
|
- Контактный датчик |
± (1,4+5L/1000) |
± (1,4+5L/1000) |
± (1,0+5L/1000) | ||||
|
- Лазерный датчик DRS, TeleStar |
± (1,4+5L/1000) |
± (1,4+5L/1000) |
± (1,0+5L/1000) | ||||
|
- Лазерный датчик TTL |
± (1,5+5L/1000) |
± (1,5+5L/1000) |
± (1,0+5L/1000) | ||||
|
Разрешение измерительных шкал, |
0,1 |
0,1 |
0,05 | ||||
|
мкм | |||||||
|
Масса, не более, кг |
2955 |
3200 |
3250 |
3500 |
1450 |
1780 | |
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
1730 |
1730 |
1730 |
1730 |
990 |
1100 | |
|
- ширина |
1630 |
1630 |
1630 |
1630 |
1070 |
1070 | |
|
- высота |
1780 |
2030 |
1780 |
2030 |
1810 |
1900 | |
|
Apex |
Snap* |
Fusion | |||||
|
Модификация |
200* |
200* |
Snap |
DM200* |
DM350* |
400 | |
|
Диапазон измерений, мм | |||||||
|
- По оси X |
От 0 до 200 |
От 0 до 300 |
От 0 до 78 |
От 0 до 250 |
От 0 до 350 |
От 0 до 400 | |
|
- По оси Y |
От 0 до 200 |
От 0 до 200 |
От 0 до 78 |
От 0 до 100 |
От 0 до 350 |
От 0 до 300 | |
|
- По оси Z |
От 0 до 100 |
От 0 до 150 |
- |
- |
- |
От 0 до 250 | |
|
Пределы допускаемой абсолютной | |||||||
|
погрешности линейных измерений |
± (0,8+2L/1000) |
± (0,8+4L/1000) |
± (3,6+6,6L/1000) |
± (3,6+6,6L/1000) |
± (2,3+8L/1000) |
± (1,7+6L/1000) | |
|
по осям X и Y, мкм (L в мм) | |||||||
|
Пределы допускаемой абсолютной | |||||||
|
погрешности линейных измерений |
± (1,0+2L/1000) |
± (1,0+4L/1000) |
± (5,0+6,6L/1000) |
± (5,0+6,6L/1000) |
± (3,0+8L/1000) |
± (2,2+6L/1000) | |
|
в плоскости осей XY, мкм (L в мм) | |||||||
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) | |||||||
|
-Оптический датчик |
± (1,5+5L/1000) |
- |
- |
- |
± (2,5+5L/1000) | ||
|
- Контактный датчик |
± (1,4+6L/1000) |
- |
- |
- |
± (2,0+5L/1000) | ||
|
- Лазерный датчик DRS, TeleStar |
± (1,4+6L/1000) |
- |
- |
- |
± (2,0+5L/1000) | ||
|
- Лазерный датчик TTL |
± (1,4+6L/1000) |
- |
- |
- |
- | ||
|
Разрешение измерительных шкал, |
0,05 |
0,1 | |||||
|
мкм | |||||||
|
Масса, не более, кг |
1450 |
1780 |
44 |
56 |
980 |
1900 | |
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
990 |
1100 |
420 |
610 |
1458 |
1700 | |
|
- ширина |
1070 |
1070 |
340 |
610 |
1135 |
1500 | |
|
- высота |
1810 |
1900 |
870 |
880 |
1918 |
2500 | |
Таблица 7 - Эксплуатационные характеристики
|
Диапазон рабочих температур |
от 15 до 30 С |
|
Относительная влажность воздуха |
от 30 до 80 % |
|
Источник питания |
100-240 В ± 10 % 50/60 Гц |
|
Потребляемая мощность |
1500 1Ь\ |
