Сведения о средстве измерений: 62126-15 Спектрометры комбинационного рассеяния

Номер по Госреестру СИ: 62126-15
62126-15 Спектрометры комбинационного рассеяния
(DXRxi Raman Imaging Microscope)

Назначение средства измерений:
Спектрометр комбинационного рассеяния DXRxi Raman Imaging Microscope предназначен для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии с аттестованными и стандартизованными методами (методиками).

сертификация программного обеспечения
Внешний вид. Спектрометры комбинационного рассеяния, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры комбинационного рассеяния
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375596
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Корпорация "Thermo Fisher Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1249 от 2015.10.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Спектрометры комбинационного рассеяния (DXRxi Raman Imaging Microscope)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Корпорация "Thermo Fisher Scientific"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
38943-13
21.10.2018
Спектрометры комбинационного рассеяния, DXR SmartRaman и DXR Raman Microscope
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40222-13
03.08.2024
Спектрометры атомно-абсорбционные, iCE 3300, iCE 3400 и iCE 3500
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
56563-14
10.01.2024
Спектрометры эмиссионные с индуктивно связанной плазмой, iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57840-14
22.07.2019
Спектрофотометры, Evolution 60S
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
62126-15
30.10.2021
Спектрометры комбинационного рассеяния, DXRxi Raman Imaging Microscope
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70005-17
26.12.2022
Спектрометры комбинационного рассеяния, DXR2 SmartRaman, DXR2 Raman Microscope, DXR2xi Raman Imaging Microscope и iXR Raman
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72484-18
13.09.2024
Фурье-спектрометры инфракрасные, Antaris II
Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Спектрометры комбинационного рассеяния (DXRxi Raman Imaging Microscope)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Спектрометры комбинационного рассеяния (DXRxi Raman Imaging Microscope)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Спектрометры оснащены автономным ПО для управляющего компьютера, которое управляет его работой и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OMNICxi

Номер версии (идентификационный номер) ПО

Не ниже 1.0*

Цифровой идентификатор ПО

0A3AC8C0FA0D9708E6D70EC76A5B2C5D (для версии 1.0.0.2427; файл omnicxi.exe расчет по алгоритму MD5)

*кроме двух указанных цифр могут быть дополнительные цифровые и буквенные суффиксы.

К метрологически значимой части ПО относится исполняемый файл omnicxi.exe. Метрологически значимая часть ПО выполняет следующие функции:

- регистрация сигнала детектора ;

- создание и хранение файлов методов измерений;

- получение спектра КР в частотной шкале из сигнала детектора;

- управление процедурой измерений;

- создание отчетов по результатам измерений;

- хранение и экспорт полученных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на правую панель корпуса спектрометра в виде наклейки.


Сведения о методиках измерений

Сведения о методиках(методах) измерений

приведены в документе «Спектрометры комбинационного рассеяния DXRxi Raman Imaging Microscope. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного рассеяния DXRxi Raman Imaging Microscope

Техническая документация корпорации «Thermo Fisher Scientific», США.

Поверка

Поверка проводится с решеткой низкого разрешения.

Поверка

осуществляется по документу МП-242-1918-2015 «Спектрометры комбинационного рассеяния DXRxi   Raman   Imaging   Microscope»,   утвержденному   ГЦИ СИ   ФГУП

«ВНИИМ им. Д.И.Менделеева» 20.06.2015 г.

Основные средства поверки: пленка из полистирола по ГОСТ 12998-85 или ГОСТ

20282-86 толщиной от 0,025 до 0,5 мм.


Изготовитель


Корпорация «Thermo Fisher Scientific», США
Адрес: 5225 Verona Road, Madison, WI 53711-4495 U.S.A
Тел.: (608) 276-6100. Факс: (608) 273-5046

Заявитель


Московское представительство «Интертек Трейдинг Корпорейшн» (США)
Адрес: 107078, г. Москва, ул. Новая Басманная, д.20, корп.2
Тел./факс: (495) 232-42-25

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01
Факс: (812) 713-01-14, эл. почта info@vniim.ru

Принцип действия прибора основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния (КР) или Рамановским спектром.

Путем последовательной регистрации спектра в различных точках пробы при перемещении автоматического предметного столика возможна визуализация пробы по спектрам КР (построение спектральной карты пробы). Конфокальный режим работы позволяет программному обеспечению спектрометра строить спектральную карту распределения компонентов исследуемой пробы по ее глубине.

Конструктивно прибор состоит из источника излучения, осветителя, фильтра для ослабления рэлеевского рассеяния, монохроматора с дифракционной решеткой (спектрограф Triplet), детектора сигнала (термоэлектрически охлаждаемой матрицы EMCCD) и электронного блока, объединенных в едином корпусе. При смене источника излучения меняются также решетка и фильтр, причем все элементы автоматически распознаются электронным блоком и программно проверяются на взаимную совместимость (концепция Smart-компонентов). В процессе эксплуатации осуществляется непрерывный автоматический контроль мощности лазера с целью стабилизации мощности возбуждения на пробе. Кюветное отделение прибора снабжено датчиками открывания для автоматической блокировки лазерного луча (класс безопасности I). Для достижения оптимальных результатов применена система автоматической оптимизации параметров спектрометра.

По заказам прибор оснащается широким набором дополнительных устройств и принадлежностей, таких как разнообразные приставки для измерения микро- и макро-проб, приставками для исследования полупроводниковых изделий и т.д. Возможна комплектация прибора источниками монохроматического излучения (лазерами) высокой яркости или высокой мощности, с различными длинами волн, перечисленными ниже в перечне метрологических и технических характеристик. Для каждого лазера возможна комплектация решетками, обеспечивающими различные спектральное разрешение и спектральный диапазон.

Для анализа массивных и/или удаленных объектов прибор может снабжаться устройством сопряжения с волоконно-оптическим датчиком.

Спектрометр снабжается микроосветителем для исследования образцов размером от 1 мкм, с автоматизированным или ручным предметным столиком. По специальному заказу спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.

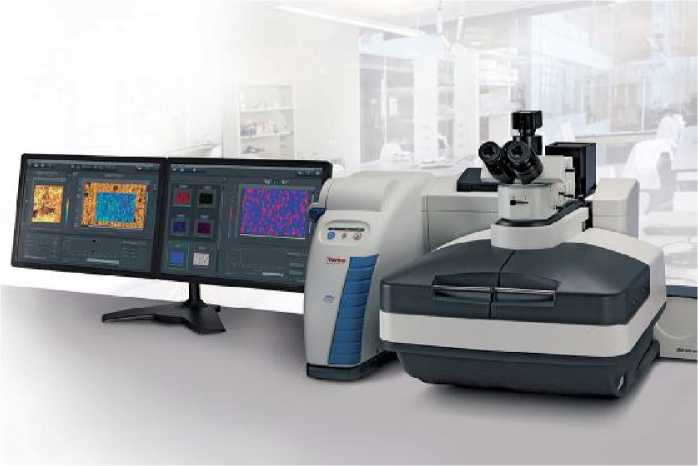

Внешний вид спектрометра приведен на рис.1.

Внешний вид. Спектрометры комбинационного рассеяния (DXRxi Raman Imaging Microscope), http://oei-analitika.ru

Рисунок 1 - Внешний вид спектрометра DXRxi Raman Imaging Microscope


Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    спектрометр;

-   руководство по эксплуатации;

-   методику поверки МП-242-1918-2015.

1

приведены в таблице 2.

Таблица 2

Длины волн возбуждающего лазера, нм

780, 633, 532, 455

Спектральный диапазон, см-1, с обзорной решеткой

от 50 до 6000

Средняя спектральная дисперсия на одну точку CCD матрицы, см-1, с дифракционными решетками:

-высокого разрешения

1,0

-низкого разрешения

2,0

-обзорной

5,0

Скорость регистрации, спектров/с, не менее

540

Пределы допускаемой абсолютной погрешности шкалы

±2,0

волновых чисел , см

Отношение сигнал-шум по спектру КР полистирола (отношение высоты пика 1001,4 см-1 к размаху шумов в диапазоне

2050 - 1950 см-1), не менее:

- для лазеров 455 и 532 нм

150:1

- для лазера 633 нм

50:1

- для лазера 780 нм

40:1

Относительное СКО выходного сигнала, %, не более

10,0

Напряжение питания частотой 50±1 Гц, В

220 (+10...-15 %)

Потребляемая мощность, В^А, не более

800

Габаритные размеры (ДхШхВ), мм, не более:

940x680x610

Масса, кг, не более

86

Средний срок службы, лет

8

Наработка на отказ, ч, не менее

5000

Условия эксплуатации:

-диапазон температур окружающего воздуха, °С

от 16 до 27

-диапазон относительной влажности воздуха, %, не более

80

- диапазон атмосферного давления, кПа

от 84 до 106
