Номер по Госреестру СИ: 62223-15
62223-15 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси
(SUPAWEIGH 5000с)
Назначение средства измерений:
Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с (далее - весы) предназначены для измерения нагрузок на оси транспортных средств (далее - ТС) и полной массы ТС в низкоскоростном динамическом и статическом режимах при последовательном взвешивании осей ТС на стационарных пунктах весового контроля.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
SUPAWEIGH 5000с
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ФЕДЕРАЛЬНОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ "УПРАВЛЕНИЕ АВТОМОБИЛЬНОЙ МАГИСТРАЛИ МОСКВА-АРХАНГЕЛЬСК ФЕДЕРАЛЬНОГО ДОРОЖНОГО АГЕНТСТВА" | Юридические лица | 10 | 27 | 2,70 |
| ФКУ Упрдор "Холмогоры" | Юридические лица | 8 | 24 | 3,00 |
| ООО "ВОСТОК-М" | Юридические лица | 8 | 8 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| aed3fb02-2efb-2ddf-c175-4031a909c6a3 | 62223-15 | 2022-04-11 | — | актуальная |
| 3bbff3b6-acaa-0272-11e2-706174f0fb0f | 62223-15 | 2020-08-27 | 2022-04-11 | архивная |
| b41ead77-d4d5-a6ac-445e-88a59c54f08a | 62223-15 | 2020-05-07 | 2020-08-27 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


ПО весов функционально состоит из метрологически значимой и незначимой частей. Метрологически значимая часть осуществляет сбор, обработку, хранение и передачу измерительной информации, а также формирует управляющие сигналы для метрологически незначимой части, которая осуществляет взаимодействие с сервисными устройствами.
ПО устанавливается на промышленный компьютер с операционной системой (далее ОС) Microsoft Windows Server 2003 SP2/Server 2008/Server 2008 R2/Vista SP1/ XP SP3. Элементы ОС: Microsoft.NET Framework 4.0. При включении компьютера запускается ПО, версия ПО отображается автоматически. Установка и техническое обслуживание ПО осуществляется фирмой-изготовителем.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BTM Control Weighing for SUPAWEIGH |
|
Номер версии (идентификационный номер) ПО |
05671101 |
|
Цифровой идентификатор ПО |
- |
Для защиты от несанкционированного доступа к узлам настройки и частям весов, включая программное обеспечение, влияющим на метрологические характеристики, установлен ограниченный доступ, осуществляемый только в сервисном режиме, вход в который защищен административным паролем, а также опломбированием устройства обработки данных (контроллера).
Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

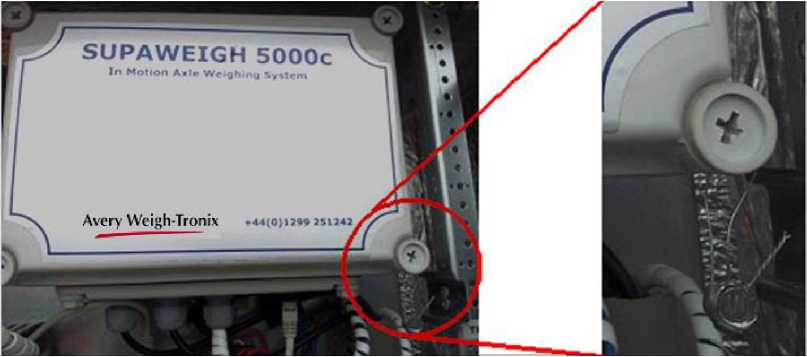

Рисунок 3 - Место пломбировки устройства обработки данных
наносится типографским способом на титульный лист Руководства по эксплуатации в левый верхний угол.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автоматическим для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2. Техническая документация изготовителя.
осуществляется по документу РТ-МП-1945-444-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 июля 2015 г.
Основное поверочное оборудование:
- гири, соответствующие классу точности М1 ГОСТ OIML R 111-1-2009;
- двухосное эталонное ТС на рессорной подвеске;
- многоосные контрольные ТС: (тягач с прицепом, трейлер)
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков, возникающей под действием нагрузки на грузоприемное устройство, в аналоговый электрический сигнал, изменяющийся пропорционально нагрузке. Далее аналоговый сигнал преобразуется в устройстве обработки данных (контроллере) и измерительная информация поступает на персональный компьютер (далее - ПК). На основании этой информации программное обеспечение (далее - ПО) весов определяет значения осевых нагрузок для каждой оси, а также вычисляет значение полной массы взвешиваемых ТС. Результаты измерений и вспомогательная информация выводятся на экран монитора и сохраняются в памяти ПК, ПО которого позволяет формировать базу данных, распечатывать протоколы взвешивания и отображать информацию о текущем состоянии оборудования весов и его функционировании.
Весы состоят из грузоприемного устройства (далее - ГПУ) с подъездными путями, блока питания, контроллера, ПК и линий связи. ГПУ размещается на специально подготовленной весовой площадке, оборудованной подъездными путями по 17,5 м с каждой стороны. ГПУ состоит из рамы, грузоприемной платформы, четырех тензорезисторных датчиков растяжения T95 LA с узлами встройки класса точности C3 по OIML R 60 производства компании «Avery Weigh-Tronix Ltd», Великобритания.
Датчики имеют соединение с блоком питания и контроллером через соединительную коробку. Весы имеют комплект нагревательных элементов для подогрева датчиков при отрицательных температурах.

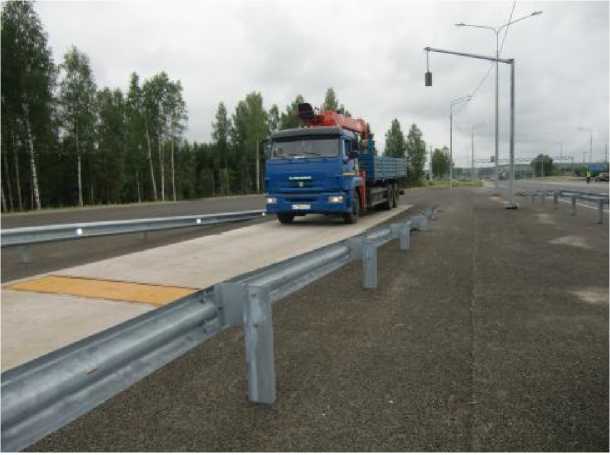

Рисунок 1- Общий вид весов автоматических для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с

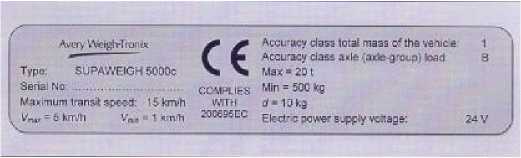

Рисунок 2 - Маркировочная табличка весов SUPAWEIGH 5000с
Весы могут быть дополнительно укомплектованы:
- двухсекционным светофором ;
- камерой распознавания номерного знака;
- камерой общего вида ;
- информационным табло, отображающим измеренное текущее значение осевой нагрузки ТС;
- диспетчерской пункта весового контроля .
Весы автоматические для взвешивания транспортных средств в движении
и измерения нагрузок на оси SUPAWEIGH 5000с, шт
Руководство по эксплуатации, экз
Методика поверки РТ-МП-1945-444-2015, шт
Таблица 2
|
Наименование характеристики |
Значение |
|
Метрологические характеристики весов | |
|
Максимальная нагрузка на ГПУ Max, кг |
20000 |
|
Минимальная нагрузка на ГПУ Min, кг |
1000 |
|
Интервал шкалы (дискретность отсчета) d, кг |
10 |
|
Измерение нагрузки на ось ТС | |
|
Пределы допускаемой погрешности
|
±2,0 ±2,0 |
|
Измерение массы ТС при последовательном взвешивании осей | |
|
Диапазон измерений полной массы, кг |
от Nx1500 до Nx20000* |
|
Пределы допускаемой погрешности
|
±1,0 ±1,0 |
|
Технические характеристики весов | |
|
Предельные значения температуры, °С |
от минус 10 до плюс 40 |
|
Относительная влажность, не более, % |
85 |
|
Размеры грузоприемной платформы, мм |
3000x730x240 |
|
Масса грузоприемной платформы, не более, кг |
890 |
|
Напряжение электрического питания от сети постоянного тока, В |
24 |
* N- количество осей автотранспортного средства
