Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее-датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, включающего в себя весоизмерительный тензорезисторный датчик, терминал, и дисплея на стойке, соединённых между собой кабелем.

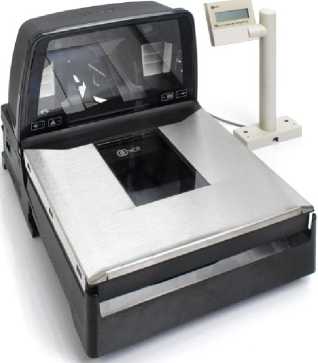

Общий вид весов всех конструктивных исполнений показан на рисунке 1.

Рисунок 1 - Общий вид весов

Весы оборудованы интерфейсными портами USB, RS-232 и RS-232/RS-485 для подключения периферийных устройств и соединения с сервером (хост-терминалом).

Весы оснащены лазерным устройством считывания штрих-кода товара.

Весы выпускаются однодиапазонными.

В весах предусмотрены следующие устройства и функции:

- полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

- автоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.3);

- устройство первоначальной установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3). Питание весов осуществляется от сети переменного тока через адаптер.

На корпусе весов и на терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (e);

• - знак утверждения типа средства измерений;

• - год изготовления.

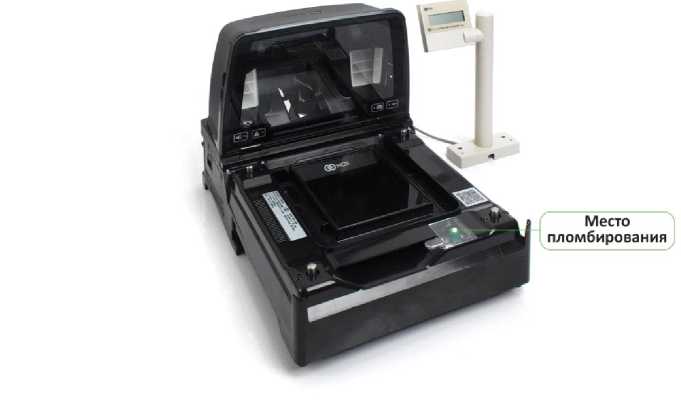

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, местоположение которой показано на рисунке 2.

Рисунок 2 - Схемы пломбирования и обозначение места нанесения знака поверки

Таблица 2в -

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m) приведены в таблице 2.

Таблица 2- Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Таблица 2а - Метрологические характеристики

Основные технические характеристики весов приведены в таблице 2б.

Таблица 2б - Основные технические характеристики
