Номер по Госреестру СИ: 62718-15
62718-15 Датчики вибрации
(VKV, VTV)
Назначение средства измерений:
Датчики вибрации серий VKV, VTV (далее - датчики) предназначены для измерений средних квадратических значений (СКЗ) виброскорости поверхностей различных объектов.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 14.12.2022
Срок свидетельства - 16.12.2020
Номер записи - 153854
ID в реестре СИ - 376254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Датчик вибрации VTV122, VTV12А, VTV12A, VTV122, VTV-122, VTV, модель VTV12A, VTV, мод. VTV122, VTV, исп. VTV12A, VTV, VTV12A, VTV 12A, VTV (исполнение VTV122), VTV, VKV022, VKV021, VKV, VTV, мод. VKV022, VKV021, VTV122, VTV12A, VKV, VTV, "VKV, VTV",модель VTV12A, "VKV, VTV", модель VTV12A, установлены на АГНКС ТЕГАС №539, "VKV, VTV", модель VTV12A,
Производитель
Изготовитель - Фирма "IFM electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 853
Выдано извещений - 51
Кол-во периодических поверок - 673
Кол-во средств измерений - 329
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1597 от 2015.12.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики вибрации (VKV, VTV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62718-15 Датчики вибрации (VKV, VTV) Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
|
62718-15 Датчики вибрации (VKV, VTV) Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
74755-19 Вибропреобразователи (ВКТ) Общество с ограниченной ответственностью «Предприятие Вектор» (ООО «Предприятие Вектор») (РОССИЯ Челябинская обл., г. Златоуст) |
|
62718-15 Датчики вибрации (VKV, VTV) Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
78471-20 Датчики абсолютной вибрации ("ВИБРОБИТ AV100") Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ») (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46064-11 25.01.2016 |
Расходомеры-счетчики ультразвуковые, SU9000 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
46356-11 09.02.2016 |
Мановакуумметры, PN 2024 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48087-11 22.09.2021 |
Преобразователи давления измерительные, P Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48088-11 22.09.2021 |
Преобразователи давления измерительные, PS, PK Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53414-13 |
Проксиметры индуктивные, IA5122 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60056-15 27.02.2020 |
Датчики вибрации, VSP Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61333-15 11.08.2025 |
Расходомеры-счетчики, SU Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62718-15 16.12.2020 |
Датчики вибрации, VKV, VTV Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62719-15 16.12.2020 |
Датчики вибрации, VSA Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62720-15 16.12.2020 |
Датчики вибрации, VNB001 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ТИК НПП ООО (797) | 2 | 0 | 2 | 2 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 39 | 28 | 11 | 0 | 39 | 28 | 11 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 25 | 0 | 23 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 12 | 0 | 10 | 0 | 12 | 0 | 10 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 199 | 0 | 199 | 0 | 199 | 0 | 199 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 148 | 0 | 117 | 6 | 102 | 0 | 102 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 48 | 0 | 39 | 1 | 48 | 0 | 39 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 44 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 69 | 0 | 69 | 27 | 69 | 0 | 69 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 13 | 2 | 11 | 0 | 9 | 2 | 7 | |||
| ООО "ПМЦ" (RA.RU.312726) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 35 | 0 | 35 | 13 | 35 | 0 | 35 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 48 | 0 | 48 | 1 | 48 | 0 | 48 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
2741 | 4395 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4400 | 4395 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3300 | 4395 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
3432 | 4395 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5563 | 4395 |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на датчик и титульный лист технической документации фирмы-изготовителя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Датчики вибрации серии VKV. Руководство по эксплуатации.
Датчики вибрации серии VTV. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серий VKV, VTV
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62718-15 «Датчики вибрации серий VKV, VTV фирмы IFM Electronic GmbH, Германия. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 15 июня 2015 г.
Основные средства поверки: установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 8513-81); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Заявитель
ООО «ИФМ - электроник».Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31.
Тел. (495) 921-44-14, 651-82-92, факс (495) 651-82-97.
E-Mail: info.ru@ifm.com.
Испытательный центр
ГЦИ СИ АО «НИЦПВ»Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1.
Тел./Факс: (495) 935-97-77.
E-mail: fgupnicpv@mail.ru.
Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием.
Исполнения VKV021, VKV022 позволяют устанавливать предел срабатывания датчика при превышении заданной уставки вибрации.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic GmbH, Германия.
Место нанесения знака поверки

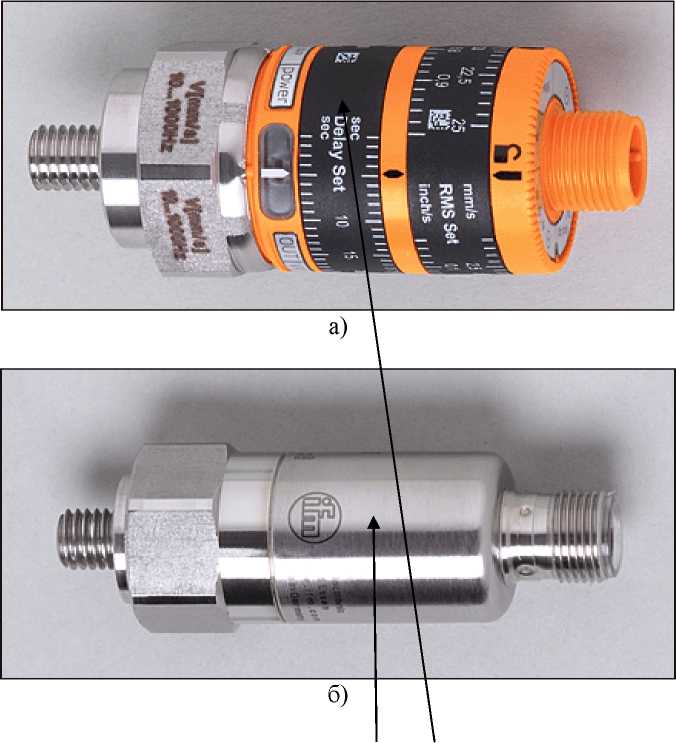

Рисунок 1 - Общий вид датчиков вибрации серий VKV, VTV: а) исполнения VKV021, VKV022; б) исполнения VTV122, VTV12A
