Сведения о средстве измерений: 62749-15 Счетчики воды универсальные торговой марки "СEM®"

Номер по Госреестру СИ: 62749-15
62749-15 Счетчики воды универсальные торговой марки "СEM®"
(моделей KT1-80, KT1-80-P, KT1-110, KT1-110-P)

Назначение средства измерений:
Счетчики воды универсальные торговой марки СЕМ® моделей КТ 1-80, КТ1-80-Р, КТ1-110, КТ1-110-Р (далее - счетчик) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 1

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 2

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 3

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 4

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 5

Внешний вид.
Счетчики воды универсальные торговой марки "СEM®"
Рисунок № 6

Общие сведения

Дата публикации -
Срок свидетельства - 24.12.2020
Номер записи -
ID в реестре СИ - 376289
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года - для диапазона температуры воды 30…90 °С; 6 лет - для диапазона температуры воды 5…30 °C
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ми1592-2015, КТ1-80-Р, КТ1-80-P, КТ1-80, КТ1-110-P, КТ, Кву15, кву-15, Кву 1/5, КВ 1,5, к-т 1,5, Без модификации, АМС 20, OPTIMA XR 15-80, OPTIMA, METER, Maddalena, KT, ISTANBUL, eulma,

Производитель

Изготовитель - Фирма "Yavuz Metal Sanayi ve Ticaret A. S."
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_11 Кто больше поверяет государственные организации или частники

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Статистика

Кол-во поверок - 95
Выдано извещений - 6
Кол-во периодических поверок - 93
Кол-во средств измерений - 33
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1962 дн.

Приказы РСТ, где упоминается данный тип СИ

№135 от 2016.02.12 О внесении изменения в описания типов средств измерений

№1636 от 2015.12.24 Об утверждении типов средств измерений

№317 от 2018.02.13 О внесении изменения в описания типов средств измерений

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

Наличие аналогов СИ: Счетчики воды универсальные торговой марки "СEM®" (моделей KT1-80, KT1-80-P, KT1-110, KT1-110-P)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
62749-15 Счетчики воды универсальные торговой марки "СEM®" (моделей KT1-80, KT1-80-P, KT1-110, KT1-110-P) Фирма "Yavuz Metal Sanayi ve Ticaret A. S." (ТУРЦИЯ )	80029-20 Счетчики холодной и горячей воды крыльчатые (НОРМА СВКМ, НОРМА СВКС) Общество с ограниченной ответственностью Производственная компания "Норма Измерительные Системы" (ООО ПК "НИС") (РОССИЯ г. Санкт-Петербург)
62749-15 Счетчики воды универсальные торговой марки "СEM®" (моделей KT1-80, KT1-80-P, KT1-110, KT1-110-P) Фирма "Yavuz Metal Sanayi ve Ticaret A. S." (ТУРЦИЯ )	69115-17 Счетчики воды (Профит) ООО "ИВК-САЯНЫ" (РОССИЯ г.Москва)

Все средства измерений ООО "ИВК-САЯНЫ"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
62749-15 24.12.2020	Счетчики воды универсальные торговой марки "СEM®", моделей KT1-80, KT1-80-P, KT1-110, KT1-110-P Фирма "Yavuz Metal Sanayi ve Ticaret A. S." (ТУРЦИЯ )	ОТ МП	4 года - для диапазона температуры воды 30…90 °С; 6 лет - для диапазона температуры воды 5…30 °C

RB_12 Организации, осуществляющие деятельность в области стандартизации, метрологии, аккредитации

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
26.51 Производство инструментов и приборов для измерения, тестирования и навигации
26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
71.12.62 Деятельность в области метрологии
71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Бесплатный

Кто поверяет Счетчики воды (Профит)

Наименование организации	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Периодических поверок	Извещений
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729)	Maddalena	1		1	0
ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221)	КВ 1,5 к-т 1,5 КТ1-80	7		7	0
ООО "СУС" (RA.RU.312520)	KT КТ1-110-P КТ1-80-P	5		5	0
ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180)	Нет модификации	7		7	0
ООО "ЦМ" (RA.RU.310581)	СВ - 15 Кву 1/5 сгв 15 Св15	4		4	0
ООО "МС-РЕСУРС" (RA.RU.312581)	Ми1592-2015 КТ1-80 ISTANBUL пульс эконом eulma АМС 20 укв20	10	1	10	0
ООО "ВОДОУЧЁТ" (RA.RU.311941)	КТ1-80-Р	2		0	0
ООО "ГИС" (RA.RU.312701)	КТ	1		1	0
ООО "ДОСТУПНЫЙ СЕРВИС" (RA.RU.311893)	Без модификации	3		3	0
ООО «ГК-ГИДРО» (RA.RU.312963)	нет	2		2	0
ИП ФАРУТИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ (RA.RU.314192)	СГВ-15 Схв15 Сву Сву -15 Сгв15 Минкор сву-15в свх свг Кву15	12	2	12	0
ООО "МОСВОДОЭКСПЛУАТАЦИЯ" (RA.RU.314074)	КТ METER БЕЗ МОДИФИКАЦИИ	4		4	1
ООО "МЕТРОЛАБ" (RA.RU.311697)	OPTIMA OPTIMA XR 15-80	17	11	17	4
АО "МЕДТЕХНИКА" (RA.RU.311218)	СЕМ	1	1	1	0
ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620)	КТ	2	2	2	0
ИП ШИНКЕВИЧ М.С. (RA.RU.314361)	Свк 15 сву 15	2	2	2	0
ООО "СЕРВИСПОС" (RA.RU.314409)	кву-15	1	1	1	0
ООО "ГОРВОДОУЧЕТ+" (RA.RU.312363)	Optima OPTIMA XR 15-80	14	2	14	1

Стоимость поверки Счетчики воды (Профит)

Организация, регион	Стоимость, руб	Средняя стоимость
ООО "КЦМ" Калининградская область	500	500

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений изложены в документе «Счетчики воды универсальные торговой марки СЕМ® моделей КТ 1-80, КТ1-80-Р, КТ1-110, КТ1-110-Р. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к счетчикам воды универсальным торговой марки СЕМ® моделей КТ1-80, КТ1-80-Р, КТ1-110, КТ1-110-Р

1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
3. МИ 2997-2006 «Рекомендация. ГСИ. Квартирные счетчики холодной и горячей воды. Методика периодической (внеочередной) поверки при эксплуатации».
4. Техническая документация Yavuz Metal Sanayi ve Ticaret A. §., Турция.

Поверка

первичная осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

периодическая осуществляется по документу МИ 2997-2006 «Рекомендация. ГСИ. Квартирные счетчики холодной и горячей воды. Методика периодической (внеочередной) поверки при эксплуатации».

Основные средства поверки:

а) при первичной поверке - установка поверочная с диапазоном измерений объемного расхода воды от 0,01 до 3,00 м³/ч и пределами допускаемой относительной погрешности измерений объема воды не более ± 0,5 %.

б) при периодической поверке:

- весы с верхним пределом измерения не менее 15 кг, ценой деления не более 1 г и пределами допускаемой относительной погрешности не более ± 0,1 %;
- термометр с диапазоном измерений температуры от 5 до 60 °С и ценой деления не более 0,2 °С;
- секундомер с ценой деления не более 0,1 с.

Изготовитель

Yavuz Metal Sanayi ve Ticaret A. Турция
Адрес: Organize Sanayi Bolgesi 2.Cadde No:4 Arsin, Trabzon / TURKiYE
Тел: + 90 462 711 20 33; Факс: +90 462 711 20 35
E-Mail : info@cemsusayaclari.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс: +7 (495) 491-78-12
E-mail: sittek@mail.ru

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через входной патрубок, проходит через

фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.

Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает

перевод числа оборотов крыльчатки в объем, прошедшей через счетчик, воды в м³. Индикаторное устройство счетного механизма имеет восемь роликов и один стрелочный указатель для регистрации объема в м³.

Показания объема воды считывается с индикаторного устройства счетного механизма.

Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали,

соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Для передачи результатов измерения объема воды во внешние информационные

системы счетчики должны иметь возможность комплектоваться импульсным выходом (сухой контакт).

Изготавливаются следующие модели счетчиков:

- КТ1-80 - счетчики с длиной 80 мм;
- КТ1-80-Р - счетчики с длиной 80 мм, укомплектованные импульсным выходом;
- КТ1-110 - счетчики с длиной 110 мм;
- КТ1-110-Р - счетчики с длиной 110 мм, укомплектованные импульсным выходом. Общий вид и схема пломбировки счетчиков показаны на рисунках 1-4.

Схема пломбировки счетчиков показаны на рисунках 5.

Внешний вид. Счетчики воды (Профит), http://oei-analitika.ru

Рисунок 2 - Общий вид счетчиков

модели КТ1-80-Р

Рисунок 1 - Общий вид счетчиков

модели КТ1-80

Рисунок 3 - Общий вид счетчиков модели КТ1-110

Рисунок 4 - Общий вид счетчиков модели КТ1-110-Р

знаком поверки

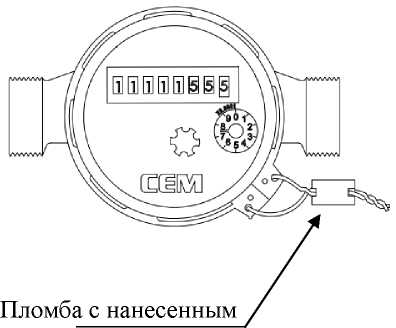

Рисунок 5 - Схема пломбировки счетчиков

Таблица 2 - Комплектность счетчиков

Наименование	Количество
Счетчик воды универсальный торговой марки CEM®*	1 шт.
Руководство по эксплуатации	1 экз.
Комплект монтажных частей и принадлежностей*	1 шт.
* Модель счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Таблица 1 -

Наименование параметра		Значение параметра для модели счетчика
Наименование параметра		КТ1-80		КТ1-80-Р		КТ1-110		КТ1-110-Р
Диаметр условного прохода (Ду), мм						5
Метрологический класс	по ГОСТ Р 50193.1	A	B	A	B	A	B	A	B
Объемный расход воды, - минимальный qmin	м³/ч:	0,06	0,03	0,06	0,03	0,06	0,03	0,06	0,03
- переходный qt		0,15	0,12	0,15	0,12	0,15	0,12	0,15	0,12
- номинальный qn		1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
- максимальный q_max		3,0	3,0	3,0	3,0	3,0	3,0	3,0	3,0

Окончание таблицы 1

Наименование параметра	Значение параметра для модели счетчика
Наименование параметра	КТ1-80	КТ1-80-Р	КТ1-110	КТ1-110-Р
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов, %:
qmin < q < qt		± 5
qt < q < qmax		± 2
Максимальное рабочее избыточное давление, МПа	1,6
Потеря давления при объемном расходе q_max, МПа,		0,63
не более
Порог чувствительности, м³/ч, не более	0,01
Емкость счетного устройства, м³	99999,999
Минимальная цена деления счетного устройства, м³	0,0001
Вес импульса, дм³/имп	-	1	-	1
Рабочие условия эксплуатации: _°
- температура окружающей среды, С		от 5 до 50
- относительная влажность при температуре 35 °С,
%, не более		80
Диапазон температур воды, С	от 5 до 90
Номинальный диаметр резьбового соединения на
корпусе счетчика, дюйм		G %
Масса, кг, не более	0,402	0,418	0,418	0,430
Габаритные размеры, мм, не более:
длина		80	110
ширина	73			73
высота	70			70
Средний срок службы, лет			2
