Номер по Госреестру СИ: 63027-16
63027-16 Спектрометры эмиссионные
(LECO (мод. GDS500A, GDS850A))
Назначение средства измерений:
Спектрометры эмиссионные LECO (модели GDS500A, GDS850A) (далее -спектрометры) предназначены для количественного химического анализа черных и цветных металлов и покрытий.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.02.2021
Номер записи - 154199
ID в реестре СИ - 376599
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LECO (мод. GDS500A, GDS850A), GDS850A,
Производитель
Изготовитель - Фирма "LECO Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№55 от 2016.02.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры эмиссионные (LECO (мод. GDS500A, GDS850A))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LECO Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13898-96 01.04.2001 |
Анализаторы, CS 444 (IR-412, IR-432, CS-400, C-400, S-400, CS-300, CS-200) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
13899-96 01.04.2001 |
Анализаторы, TC 436 (TC 136, TN 414, RO 116, RO 416) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-06 01.01.2012 |
Анализаторы водорода, RH-402, RH-404, RH-600, RHEN-600, RHEN-602 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-96 01.05.2006 |
Анализаторы водорода, RH-402, RH-404 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15180-96 01.05.2006 |
Анализаторы, TGA 601 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-03 01.04.2008 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-06 01.01.2012 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-97 01.01.2003 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-04 01.09.2009 |
Калориметры автоматические, AC-350, AC-500 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-97 01.04.2008 |
Калориметры автоматические, AC-350 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-03 01.08.2008 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-09 01.10.2014 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17642-98 01.08.2003 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-06 01.01.2012 |
Анализаторы углерода и влажности, RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-14 20.10.2019 |
Анализаторы углерода и воды, LECO RС-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24594-03 01.04.2008 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24594-04 01.11.2009 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000, TruSpec Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-05 01.03.2008 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-08 01.01.2014 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
28634-05 01.03.2010 |
Твердомеры цифровые, LV-700, LV-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36496-07 01.01.2013 |
Твердомеры Роквелла и Супер-Роквелла, LR-300TD, LR-300TDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36557-07 01.01.2013 |
Твердомеры Роквелла, LR-100R, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39693-08 14.03.2019 |
Анализаторы серы и углерода, CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41028-09 08.02.2029 |
Калориметры автоматические, LECO модели AC-500, AC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49452-12 24.03.2027 |
Анализаторы азота, кислорода и водорода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50442-12 04.07.2022 |
Анализаторы углерода и серы, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51213-12 |
Твердомер Виккерса, LV 700 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51442-12 22.10.2017 |
Анализаторы серы и углерода, SC Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51443-12 22.10.2017 |
Анализаторы водорода, DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53309-13 12.03.2028 |
Хромато-масс-спектрометры времяпролетные, LECO моделей TruTOF, PegasusHT, Pegasus4D, PegasusHRT, CitiusHRT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54027-13 27.04.2024 |
Анализаторы термогравиметрические, LECO TGA-701 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55814-13 09.12.2018 |
Анализаторы углерода/ азота, TruMac Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55815-13 09.12.2018 |
Анализаторы углерода и серы, LECO CS-744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57204-14 18.04.2019 |
Твердомеры цифровые Роквелла, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58074-14 08.08.2019 |
Анализаторы азота/протеина, FP-528 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63027-16 03.02.2021 |
Спектрометры эмиссионные, LECO (мод. GDS500A, GDS850A) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67226-17 06.04.2022 |
Анализаторы углерода и серы, LECO SC832 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72350-18 06.09.2029 |
Анализаторы водорода, LECO DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72337-18 06.09.2029 |
Анализаторы углерода и серы, LECO 744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72853-18 22.10.2029 |
Хромато-масс-спектрометры времяпролетные, LECO Pegasus Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73273-18 30.11.2024 |
Анализаторы углерода и азота, 828/928 LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74087-19 20.02.2029 |
Анализаторы термогравиметрические, TGM800 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75000-19 08.05.2024 |
Спектрометры атомно-эмиссионные тлеющего разряда, LECO GDS900 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76021-19 12.09.2029 |
Анализаторы термогравиметрические, TGA801 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77973-20 01.04.2030 |
Анализаторы углерода, серы и воды, LECO CS844, SC832 и RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82007-21 18.06.2026 |
Анализаторы элементные, LECO 828/928 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Спектрометры эмиссионные (LECO (мод. GDS500A, GDS850A))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры эмиссионные (LECO (мод. GDS500A, GDS850A))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением (ПО), позволяющим осуществлять диагностику технического состояния системы, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
ПО спектрометров заложено в микроконтроллере в процессе производства и защищено от доступа. Наименование ПО обозначено в соответствии с наименованием моделей спектрометров модели GDS-500A, GDS-850A. Наименование ПО и номер версии ПО идентифицируется при включении спектрометра путем вывода на экран номера версии и при обращении к соответствующему подпункту меню.
Идентификационные данные ПО
|
Идентификационные данные |
Значения для модели | |
|
GDS500A |
GDS850A | |
|
Идентификационное наименование ПО |
GDS500A |
GDS850A |
|
Номер версии ПО |
не ниже 1.74 |
не ниже 4.80 |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие идентификационные данные |
- |
- |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Фотографии внешнего вида спектрометров представлены на рисунках 1 и 2. Места нанесения знака поверки в виде наклейки обозначены стрелками.
IfiCO 'X GDS500A "

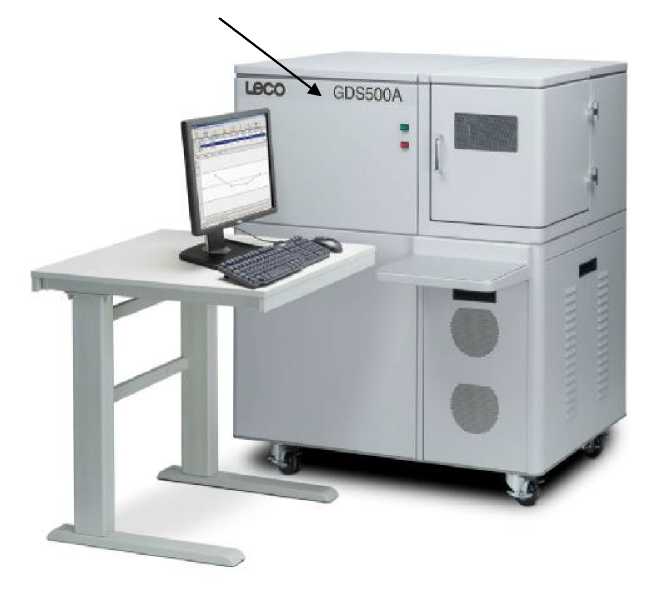

Рисунок 1 - внешний вид спектрометра GDS500A

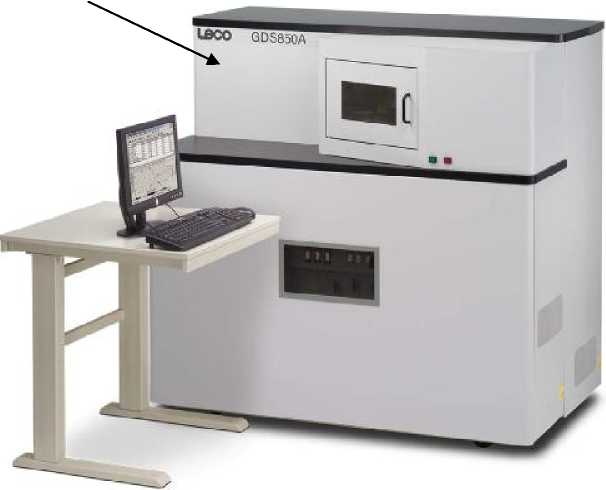

Рисунок 2 - внешний вид спектрометра GDS850A
Знак утверждения типа
Знак утверждения типананосится на корпус спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на спектрометры эмиссионные LECO (модели GDS500A, GDS850A)
Техническая документация изготовителя «LECO Corporation», США.
Поверка
Поверкаосуществляется по документу МП 74-241-2014 «ГСИ. Спектрометры эмиссионные LECO (модели GDS 500A, GDS 850A). Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 12 сентября 2014 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П, ГСО 2489-91 - 2497-91 (аттестованные значения - массовая доля элементов от 0,046 до 2,59 %, абсолютная погрешность от ± 0,001 % до ± 0,04 %).
Изготовитель
Фирма «LECO Corporation», США
3000 Lakeview Ave. Saint Joseph, MI 49085
Tel. 1-800-292-6141, 269-985-5496
E-mail: info@leco.com, http://www.leco.com
Заявитель
ЗАО «ЛЕКО ЦЕНТР-М»
115280, г. Москва, 1-й Автозаводской проезд, д.4, корп. 1.
Телефоны: (495) 710-3818, (495) 710-3824, факс: (495) 710-3826, referent@leco.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е -mail: uniim@uniim.ru
Принцип действия спектрометров основан на катодном распылении и последующем возбуждении атомов образца при помощи тлеющего разряда в лампе Гримма в атмосфере аргона при пониженном давлении с контролируемыми параметрами напряжения, тока и давления.
Спектрометр представляет собой прибор, состоящий из полихроматоров, измерительных преобразователей, лампы Гримма.
Переход возбужденных атомов в основное состояние приводит к эмиссии оптического излучения с характерными длинами волн. Тлеющий разряд дает возможность стабильного возбуждения атомов определяемых компонентов и обеспечивает линейную зависимость массовой доли определяемых компонентов от интенсивности эмиссии фотонов. Для измерения интенсивности оптического излучения с высоким спектральным разрешением используются полихроматоры с голографическими дифракционными решетками и фотоумножителями (GDS850) или CCD-матрицами (GDS500) в качестве измерительных преобразователей.
Модели спектрометров отличаются количеством измерительных каналов, спектральным диапазоном, детекторами. Спектрометр GDS 850А может быть дооснащен: модулем для проведения послойного анализа; турбомолекулярным насосом; источником радиочастотного возбуждения для анализа непроводящих покрытий.
Управление работой спектрометров и обработка измерительной информации осуществляется с помощью программного обеспечения.
-
- спектрометр;
-
- руководство по эксплуатации;
-
- методика поверки МП 74-241-2014;
-
- расходные материалы.
|
Наименование характеристик |
Значение характеристик для модели | |
|
GDS500A |
GDS850A | |
|
Спектральный диапазон, нм |
от 149 до 460 |
от 119 до 800 |
|
Диапазон рабочих температур, оС |
от 15 до 30 | |
|
Пределы допускаемой абсолютной | ||
|
погрешности спектрометра при измерении | ||
|
массовой доли контрольных элементов в | ||
|
сплавах на основе железа, %: | ||
|
- хром, в диапазонах: | ||
|
- от 0,050 до 0,10 % вкл.; |
± 0,008 | |
|
- св. 0,10 до 0,20 % вкл.; |
± 0,016 | |
|
- св. 0,20 до 0,50 % вкл.; |
± 0,024 | |
|
- св. 0,50 до 1,00 % вкл.; |
± 0,04 | |
|
- св. 1,00 до 2,00 % вкл. |
± 0,08 | |
|
- никель, в диапазонах: | ||
|
- от 0,050 до 0,10 % вкл.; |
± 0,012 | |
|
- св. 0,10 до 0,20 % вкл.; |
± 0,016 | |
|
- св. 0,20 до 0,50 % вкл.; |
± 0,03 | |
|
- св. 0,50 до 1,00 % вкл.; |
± 0,06 | |
|
- св. 1,00 до 2,00 % вкл. |
± 0,08 | |
|
Диаметр анализируемого образца, мм, |
15 | |
|
не менее | ||
|
Г абаритные размеры, мм, не более |
1180х 1050х 800 |
1400х 870х1300 |
|
Масса, кг, не более |
239 |
725 |
|
Параметры источника питания: | ||
|
- напряжение, В |
230 ± 10 % | |
|
- частота, Гц |
50 / 60 | |
|
Потребляемая мощность, В • А, не более |
3020 | |
|
Средний срок службы, лет |
10 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, оС |
от 15 до 30 | |
|
- относительная влажность воздуха, % |
от 20 до 80 | |
|
- атмосферное давление, кПа |
от 84 до 106 | |
