Номер по Госреестру СИ: 63066-16
63066-16 Тестеры оптические
(ОТ-3-1)
Назначение средства измерений:
Тестеры оптические ОТ-3-1 (далее по тексту - тестеры) предназначены для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности оптического излучения рабочим средствам измерений в волоконно-оптических системах передачи на фиксированных длинах волн излучения -длинах волн градуировки в составе поверочной установки.

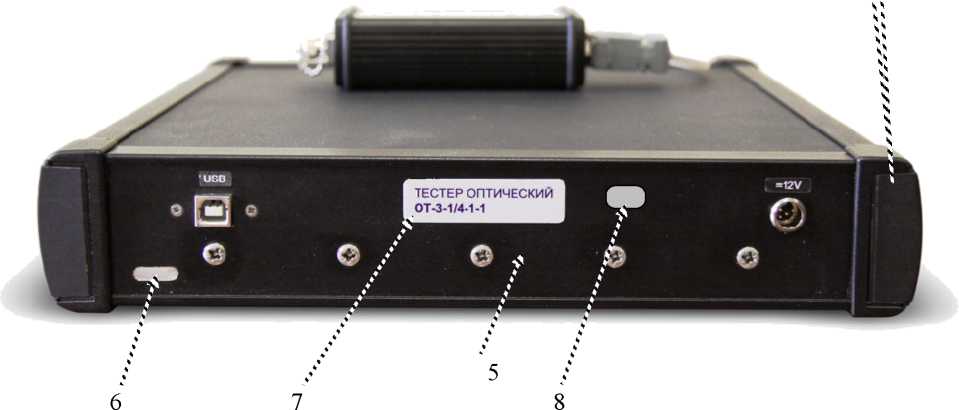

Внешний вид.
Тестеры оптические
Рисунок № 1

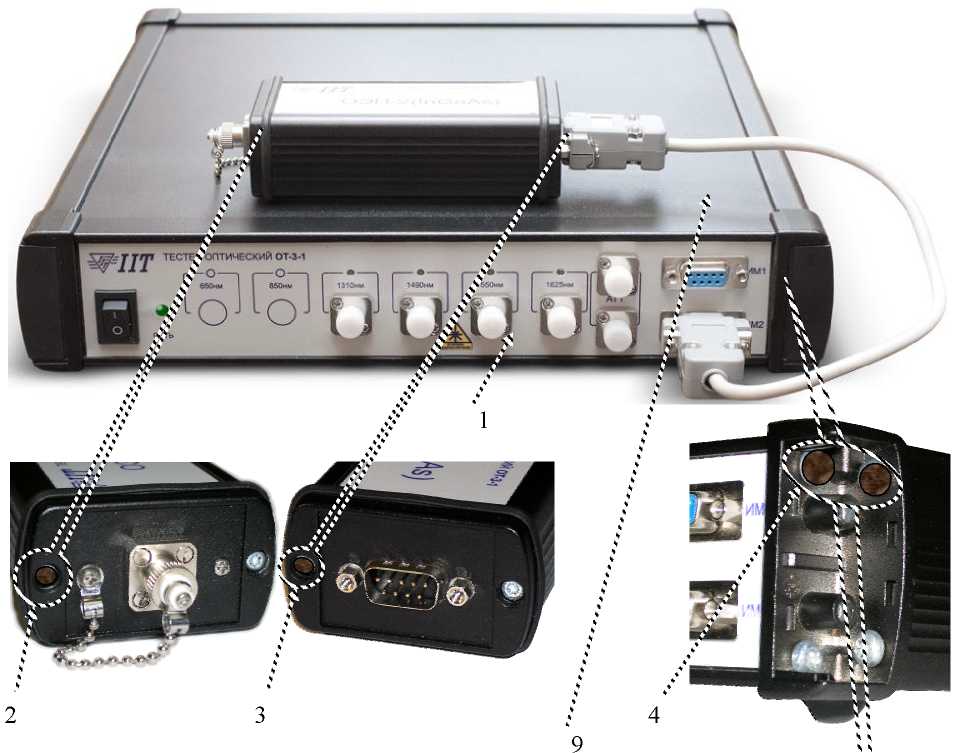

Внешний вид.
Тестеры оптические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 154242
ID в реестре СИ - 376642
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тестер оптический ОТ-3-1 с оптоэлектронным преоьра, Нет модификации,
Производитель
Изготовитель - ЗАО "Институт информационных технологий"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№56 от 2016.02.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Тестеры оптические (ОТ-3-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Институт информационных технологий"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21313-01 01.06.2006 |
Приборы для обнаружения повреждений оптического кабеля, ВЛ-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
21313-06 01.06.2011 |
Приборы для обнаружения повреждения оптического кабеля, ВЛ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-03 01.07.2008 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-06 01.06.2011 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-08 01.12.2013 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25514-03 01.09.2008 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-06 01.06.2011 |
Приборы оптические измерительные многофункциональные, МТР 9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
34732-07 |
Тестер оптический, ОТ-2-3/С ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
36544-07 |
Генератор оптический, ОГ-2-1/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
37596-08 01.05.2013 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
37596-11 27.06.2016 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
40590-09 01.07.2014 |
Рефлектометры оптические, ВЛ-7 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41263-09 01.09.2014 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41783-09 |
Генератор оптический, ОГ-2-1/Т ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41784-09 |
Генератор оптический, ОГ-2-1/Р ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-13 11.07.2018 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44918-10 |
Генератор оптический, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
45356-10 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46360-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46684-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
47414-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
48509-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
52075-12 14.12.2017 |
Комплексы программно-аппаратные, ПАК АБИ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-13 13.06.2018 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
60003-15 |
Генератор оптический, ОГ-2-3/3456 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
60004-15 |
Генераторы оптические, ОГ-2-3/35 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62300-15 18.11.2021 |
Тестеры оптические, IIT-LTS ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62509-15 25.11.2021 |
Генераторы оптические, ОГ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63066-16 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
70862-18 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44290-18 30.05.2022 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-18 31.10.2022 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72494-18 03.10.2022 |
Приборы оптические измерительные многофункциональные, FX300 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74356-19 03.05.2023 |
Тестеры оптические, FX85 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75806-19 31.07.2023 |
Рефлектометры оптические, OPX-BOXe ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
89760-23 14.02.2028 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
94055-24 |
Измеритель удлинения световодов, ИД-2-3В ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Тестеры оптические (ОТ-3-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Тестеры оптические (ОТ-3-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы Ot_3_1.exe и служебных файлов ot_2_3.ini, ot-2-3.log, russian.lng. ПО работает под управлением операционной системы Windows ХР или Windows 7.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ot 3 1 |
|
Номер версии (идентификационный номер) ПО |
5.7.7.10 |
|
Цифровой идентификатор ПО |
5ecb546bfc2fd48192e0c6c8b712f224 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Тестер оптический ОТ-3-1. Руководство по эксплуатации», п.7 «Подготовка тестера ОТ-3-1 к работе» и п.8.6 «Измерение оптической мощности».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим ОТ-3-1
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Поверка
Поверкаосуществляется в соответствии с документом Р 50.2.084-2013 «Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем передачи информации ГЭТ 170-2011.
Основные метрологические характеристики:
Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:
-
- диапазон мощности 10-4 - 10-2 Вт;
-
- спектральный диапазон 500 - 1700 нм;
-
- случайная составляющая погрешности компаратора, выраженная в виде СКО, 0,4 %;
-
- НСП компаратора 0,8 %;
-
- СКО передачи 0,3 %.
Компаратор средней мощности оптического излучения в ВОСП. Фотоэлектрический ваттметр блока регистрации:
-
- диапазон измеряемых значений средней мощности от 10-9 до 10-2 Вт;
-
- диапазоны длин волн исследуемого излучения 800 - 900 нм, 1250 - 1350 нм, 1500 - 1700 нм;
-
- предел допускаемой основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 5 %.
Установка для измерений нелинейности приемников оптического излучения в ВОСП:
-
- диапазон измерений нелинейности от 10-12 до 10-2 Вт;
-
- рабочие длины волн 850 нм, 1310 нм, 1550 нм;
-
- погрешность измерений нелинейности 0,1 % на порядок диапазона мощности.
Установка для измерений спектральных характеристик приемников и источников оптического излучения:
-
- диапазон длин волн от 500 до 1700 нм;
-
- погрешность измерений относительной спектральной характеристики 3 %;
-
- предел допускаемой абсолютной погрешности измерений длины волны 1 нм.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»)
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская д.19, корп.5, оф.306 Тел/факс: + 375 17 227-12-33, + 375 17 227-13-48, + 375 17 227-23-52.
E-mail: support@beliit.com
www.beliit.com
Заявитель
Общество с ограниченной ответственностью «Амирас» (ООО «Амирас»)Адрес: 214010, г. Смоленск, ул. Седова, д. 42 Тел/факс: (481)268-32-67.
E-mail: amiras@smoltelecom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru; www.vniiofi.ru
Принцип действия тестера оптического при передаче единицы средней мощности рабочим средствам измерений в волоконно-оптических системах передачи основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн градуировки.
Тестер оптический ОТ-3-1 содержит следующие основные блоки:
-
• блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;
-
• оптоэлектронный преобразователь ОЭП-2 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;
-
• блок питания, обеспечивающий требуемые напряжения питания блоков тестера.
Принцип действия измерителя мощности тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения выполнен на полупроводниковых лазерах.
Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.
Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-2 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов, наклейка вверху.
\ % s *
Рисунок 1 - Общий вид тестера, места пломбирования и маркировки
1 - блок оптических излучателей, вид спереди; 2 - место пломбирования передней панели преобразователя ОЭП-2; 3 - место пломбирования задней панели преобразователя ОЭП-2; 4 - места пломбирования корпуса тестера; 5 - блок оптических излучателей, вид сзади; 6 - заводской номер; 7 - название прибора; 8 - место для знака утверждения типа; 9 - место нанесения знака поверки
Состав комплекта тестера представлен в таблице 3.
Таблица 3
|
Наименование |
Количество, шт. |
Примечание |
|
Тестер оптический ОТ-3-1 |
1 | |
|
Оптоэлектронный преобразователь ОЭП-2 (InGaAs) |
1 | |
|
Оптический кабель соединительный ОМ |
2 |
FC/UPC - FC/UPC |
|
Оптический кабель соединительный ММ |
1 |
FC/PC - FC/PC |
|
Адаптер для оптического разъема типа FC |
2 | |
|
Адаптер для оптического разъема типа ST |
2 | |
|
Адаптер для оптического разъема типа SC |
2 | |
|
Блок питания |
1 | |
|
Кабель соединительный |
1 |
для соединения ОЭП-2 с тестером ОТ-3-1 |
|
Кабель интерфейсный USB-А - USB-B |
1 |
для соединения тестера ОТ-3-1 с ПК |
|
Диск с программным обеспечением |
1 | |
|
Тестер оптический ОТ-3-1. Руководство по эксплуатации |
1 | |
|
У паковочная сумка |
1 |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Длины волн градуировки (длины волн источников), нм |
1310 ± 5 1550 ± 5 1625 ± 5 |
|
Мощность излучения источников, мВт, не менее, на длинах волн: | |
|
- 1310 нм |
10 |
|
- 1550 нм |
10 |
|
- 1625 нм |
6 |
|
Нестабильность уровня мощности излучения источников за 15 мин, дБ, не более |
0,005 |
|
Рабочие спектральные диапазоны, нм |
780 - 920 1240 - 1390 1480 - 1630 |
|
Диапазон измерений оптической мощности, Вт: |
1 • 10-9 - 2 • 10-3 |
|
- в диапазоне длин волн 780 - 920 нм | |
|
- в диапазонах длин волн 1240 - 1390 нм и 1480 - 1630 нм |
1 • 10-11 - 1 • 10-2 |
|
Пределы допускаемой относительной погрешности измерений оптической мощности на длинах волн градуировки, %: | |
|
- в диапазоне 1 • 10-10 - 1 • 10-2 Вт |
± 3 |
|
- в диапазоне 1 • 10-11 - 1 • 10-10 Вт |
± 4 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений относительных уровней оптической мощности, %: - в диапазоне длин волн 780 - 920 нм |
± 0,8 |
|
- в диапазонах длин волн 1240 - 1390 нм и 1480 - 1630 нм: - в диапазоне 1 • 10-10 - 1 • 10-2 Вт |
± 0,8 |
|
- в диапазоне 1 • 10-11 - 1 • 10-2 Вт |
± 1,2 |
|
Пределы допускаемой относительной погрешности измерений оптической мощности в рабочем спектральном диапазоне, % |
± 5 |
|
Габаритные размеры тестера (Д*Ш*В), мм, не более |
292x250x56 |
|
Масса тестера, кг, не более |
3 |
Электропитание тестера осуществляется через блок питания от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц через внешний блок питания, входящий в комплект поставки.
Рабочие условия эксплуатации тестера:
-
• температура окружающей среды, °С..............................................от 10 до 30
-
• относительная влажность воздуха при 20 оС, %, не более.................................80
-
• атмосферное давление, кПа.................................................от 84 до 106,7
