Номер по Госреестру СИ: 63679-16
63679-16 Течеискатели масс-спектрометрические гелиевые
(LDS3000, Modul1000)
Назначение средства измерений:
Течеискатели масс-спектрометрические гелиевые LDS3000, Modul1000 (далее по тексту - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности.
Аналитический паспорт типа средства измерений
63679-16 — Течеискатели масс-спектрометрические гелиевые
LDS3000, Modul1000
Компания "INFICON GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
2
организаций2
владельцев1
версий5
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.9
2
Владельцев СИ
эффективное число: 1.8
3
Экземпляров СИ
по агрегатам владельцев / организаций
60%
Периодические поверки
первичные: 0%
40%
Непригодность
2 извещений
60%
Поверки юрлиц
доля в общем объёме
4 215 ₽
Средневзвешенная цена
медиана: 4 215 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
5 200
Концентрация поверителей
HHI; доля топ-5: 100%
5 556
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 5 поверок; пик пришёлся на 2016 год (2).
- Последний завершённый год показал снижение на 50% (2022 к 2021).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -10.9%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 5200), доля топ-5 — 100%.
- В базе найдено 2 владельцев и 3 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 215 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Доля извещений о непригодности составляет 40% от всех поверок.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2016 — 2
Долгосрочный CAGR: -10.9%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "НЗ 70-летия Победы" | Юридические лица | 2 | 2 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 35b1d0e1-e5a4-57b6-df7a-0393a2f2e180 | 63679-16 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 1
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 2
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 3
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.04.2021
Номер записи - 154886
ID в реестре СИ - 377286
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LDS3000, нет данных
Производитель
Изготовитель - Компания "INFICON GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 5
Выдано извещений - 2
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№400 от 2016.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Течеискатели масс-спектрометрические гелиевые (LDS3000, Modul1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "INFICON GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50369-12 07.06.2022 |
Течеискатели масс-спектрометрические гелиевые , UL1000, UL1000Fab, UL5000 Компания "INFICON GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63679-16 06.04.2021 |
Течеискатели масс-спектрометрические гелиевые , LDS3000, Modul1000 Компания "INFICON GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Течеискатели масс-спектрометрические гелиевые (LDS3000, Modul1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Течеискатели масс-спектрометрические гелиевые (LDS3000, Modul1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащих гелий
ПО служит для управления работой течеискателя. ПО выполняет следующие функции:
- управление работой вакуумной системы течеискателя (работой вакуумных насосов , клапанов) и масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
- прием и обработка измерительной информации от масс-спектрометрического анализатора модуля;
- формирование выходных сигналов, передача их на блок управления и отображение информации на ЖК блока управления;
- автоматическая диагностика состояния течеискателя .
Идентификационные данные встроенного программного обеспечения представлены в таблице 1.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) ПО |
Значение | |
|
Модификация течеискателя |
LDS3000 |
Modul1000 |
|
Идентификационное наименование ПО |
MSB |
MS68 SW |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
не ниже 1.70 |
|
Цифровой идентификатор ПО |
- |
- |
Информация о версии ПО доступна через меню прибора: номер версии отображается на дисплее блока управления.
Влияние встроенного ПО течеискателей учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - средний в соответствии с Р 50.2.077-2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководств по эксплуатации и методом наклейки или иным методом на корпус модуля течеискателя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах «Течеискатель масс-спектрометрический гелиевый LDS3000. Руководство по эксплуатации». «Течеискатель масс-спектрометрический гелиевый Modul1000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к течеискателям масс-спектрометрическим гелиевым LDS3000, Modul1000
-
1 ГОСТ 28517-90 «Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования»
-
2 ГОСТ Р 53177-2008 «Вакуумная техника. Определение характеристик масс-спектрометри -ческого метода контроля герметичности»
-
3 Техническая документация компании Inficon GmbH, Германия
Поверка
Поверка осуществляется по документу МП 231-0031-2015 «Течеискатели масс-спектрометрические гелиевые LDS3000, Modul1000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.11.2015 г.Основное средство поверки: Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па^м3/с ГВЭТ 49-2-2006 (2.1.ZZB.0032.2014), СКО: в диапазоне от 10-12 до 10-9 Па^м3/с не более (0,1 - 0,015); в диапазоне свыше 10-9 до 1 Па^м3/с не более 0,015.
Изготовитель
Компания Inficon GmbH, Германия
Адрес: Боннер Штр., 498, 50968 Кельн
Тел: +49 221 56788-100, факс +49 221 56788-9100
Заявитель
ООО «ЭмЭсЭйч Техно Москва», г. Москва
ИНН 7720730540
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 3
Тел./факс: +7 (495) 660-88-97, +7 (495) 543-60-25, +7 (495) 722-12-90
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
тел.: (812) 323-96-31, факс: (812) 323-96-30, www.vniim.ru
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию потока пробного газа (гелия). Натекание (утечка) определяется потоком гелия, проникающего в испытуемый объём при вакуумных испытаниях или вытекающего из испытуемого объёма при избыточном давлении в нём.
Конструктивно течеискатель состоит из модуля системы течеискания (далее по тексту -модуль) и блока управления, соединяющихся электрическим кабелем. В состав модуля входят масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия в качестве пробного газа, и вакуумная система с турбомолекулярным насосом. Подключения испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительных фланцев, расположенных на верхней или боковой панели корпуса модуля. Управление работой модуля и цифровой контроль результатов измерений осуществляется с помощью блока управления.
Испытуемый объект подсоединяют к фланцу модуля течеискателя и создают вакуум не более 1,5 кПа. Молекулы гелия, проникающие через места нарушения герметичности объекта, попадают в масс-спектрометрический анализатор. Ионный источник анализатора ионизирует эти молекулы газа. Образующиеся положительные ионы ускоряются, фокусируются магнитным полем анализатора и, после разделения, попадают на коллектор (приемник ионов). При этом образуется ионный ток, пропорциональный количеству попадающего в течеискатель гелия, который является критерием степени негерметичности испытуемого объекта. Значение измеряемого потока отображается на жидкокристаллическом дисплее блока управления.
В течеискателях предусмотрены режимы измерений по входу: ULTRA (сверхчувствительный), FINE (микроскопический) и GROSS (макроскопический), переключения между которыми осуществляются как в ручном, так и в автоматическом режиме. Также в течеискателях реализован режим поиска течей способом щупа.
Течеискатели могут применяться для обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащих гелий.
Течеискатели имеют 2 модификации, отличающиеся конструктивным исполнением, модификациями модулей и блоков управления, входящих в их состав, параметрами электропитания, массой и габаритами. В комплект поставки течеискателя Modul1000 по дополнительному заказу может быть включен беспроводной пульт дистанционного управления RC1000, который позволяет управлять работой Modul1000 на расстоянии до 100 м, и панель управления, предназначенная для управления работой течеискателя в случае его установки в распределительный шкаф.
Внешний вид течеискателей приведен на рисунках 1 и 2.
Знак поверки наносится на корпус модуля течеискателя, если это позволяют условия эксплуатации, и (или) на свидетельство о поверке.
место знака поверки
Модуль
Блок управления

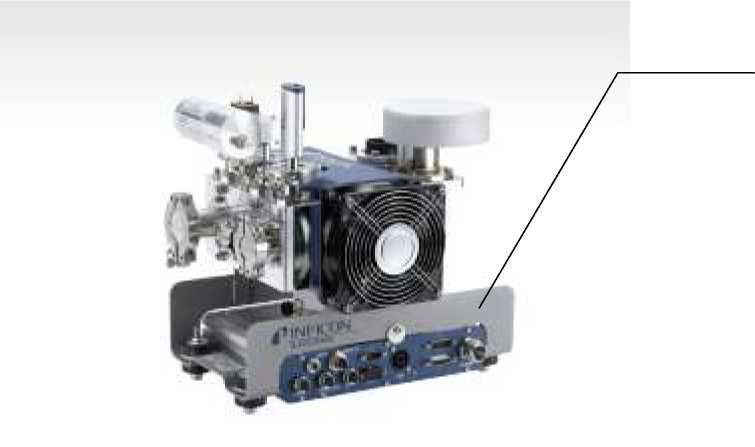

Рисунок 1 - Внешний вид течеискателя LDS3000
место знака поверки
Модуль
Блок управления

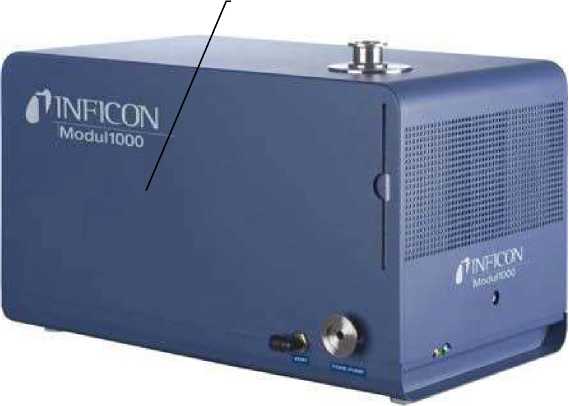

Рисунок 1 - Внешний вид течеискателя Modul1000
Модуль системы течеискания соответствующей модификации 1 шт
Блок управления соответствующей модификации 1 шт.
Руководство по эксплуатации на течеискатель соответствующей модификации 1 экз. Методика поверки МП 231-0031-2015 1 экз.
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения характеристики для модификации: | |
|
LDS3000 |
Modul1000 | |
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па-м3/с* |
от 5-10"13 до 1-10"2 | |
|
Диапазон показаний потока газа в вакууме при работе способом щупа, Па-м3/с |
от 1-10"8 до 1-10"2 |
от 5-10"9 до 1-10"2 |
|
Пределы допускаемой относительной погрешности измерений по входу течеискателя, % от измеряемой величины
|
±(0,15 + Qнпи/Qизм)•100, где 0нпи - нижний предел измерений Qkjm - значение измеренного потока ±50 погрешность не нормируется | |
* Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п.5.2.1. ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа
Продолжение таблицы 2
|
Наименование характеристики |
Значения характеристики для модификации: | ||
|
LDS3000 |
Modul1000 | ||
|
Время установления выходного сигнала, мин, не более |
3 | ||
|
Параметры электропитания сети: | |||
|
постоянного тока |
24 В, 10А |
230 В, 50 Гц | |
|
переменного тока | |||
|
Потребляемая мощность, В-А, не более |
240 |
400 | |
|
Габаритные размеры, мм | |||
|
модуль (длинахширинахвысота) |
320х280х240 |
535х350х339 | |
|
блок управления (длинахширинахвысота) |
106,2х128,4х49,2 |
- | |
|
(диаметр х высота) |
- |
260х150 | |
|
Масса, кг | |||
|
модуль |
14,3 |
30 | |
|
блок управления |
0,5 |
3,5 | |
|
Средняя наработка до метрологического |
15000 | ||
|
отказа, ч | |||
|
Средний срок службы, лет |
10 | ||
Условия эксплуатации:
от 10 до 40
80
от 75 до 106,7
2000
Диапазон рабочих температур окружающего воздуха, °С
Относительная влажность воздуха (без конденсации), %, не более Атмосферное давление, кПа
Высота над уровнем моря, м, не более
