Наименование

Кол-во

Примечание

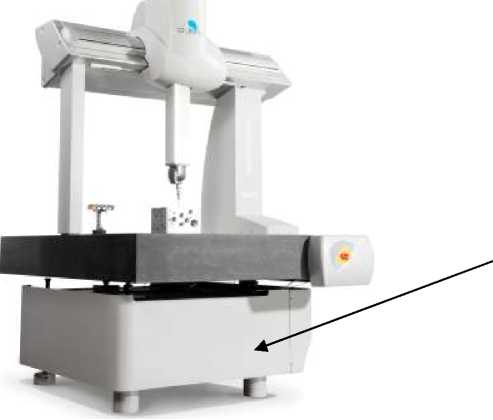

Машина координатно- измерительная DEA Global

1 шт.

Пульт управления

1 шт.

Приспособления для закрепления измеряемой детали

1 компл.

По заказу

Комплект сменных измерительных головок

1 компл.

По заказу

Руководство по эксплуатации

1 экз.

Шкаф управления

1 шт.

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

MPE_e

MPE_p

^MPETHP/t*

mpe_E

MPEp

^MPETHP/t*

Global Classic

HP-S-X1C

1.9 + L/300

1,9

3,5/68

2,1 + L/222

1,9

3,5/68

HH-A, HH-AS/HP-S-X1S, H

1.9 + L/300

1,9

3,5/68

2,1 + L/222

1,9

3,5/68

HH-A, HH-AST/HP-T, HP-TM, TR200

2,3 + L/300

2,3

_-

2,4 + L/222

2,3

_-

Global Performance

HP-S-X3C

1,5 + L/333

1,6

2,9/45

1,7 + L/222

1,6

2,9/45

HH-A, HH-AS/HP-S-X1S, H

1,5 + L/333

1,6

2,9/45

1,7 + L/222

1,6

2,9/45

HH-A,HH-AS/TR200

1,7 + L/333

1,9

1,9 + L/222

1,9

HH-A, HH-AS/HP-T, HP-TM

1,9 + L/333

2,0

2,2 + L/222

2,0

Global Advantage 05.07.05

HP-S-X3C

1,4 + L/333

1,4

2,5/45

1,6 + L/222

1,4

2,5/45

HH-A, HH-AS/HP-S-X1S, H

1,4 + L/333

1,4

2,5/45

1,6 + L/222

1,4

2,5/45

HH-A, HH-AS/TR200

1,7 + L/333

1,9

_-

1,9 + L/222

1,9

_-

HH-A, HH-AS/HP-T, HP-TM

1,9 + L/333

2,0

_-

2,2 + L/222

2,0

_-

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±,мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

mpe_E

MPE_p

^MPETHP/t*

mpe_E

MPEp

^MPETHP/t*

Global Classic

HP-S-X1C

1,9 + L/300

1,9

3,5/68

2,1 + L/250

1,9

3,5/68

HH-A, HH-AS/HP-S-X1S, H

1,9 + L/300

1,9

3,5/68

2,1 + L/250

1,9

3,5/68

HH-A, HH-AST/HP-T, HP-TM,TP-200

2,3 + L/300

2,3

_-

2,4 + L/250

2,3

_-

Global Performance

HP-S-X3C

1,5 + L/333

1,6

2,9/45

1,7 + L/250

1,6

2,9/45

HH-A, HH-AS/HP-S-X1S, H

1,5 + L/333

1,6

2,9/45

1,7 + L/250

1,6

2,9/45

HH-A,HH-AS/TR200

1,7 + L/333

1,9

_-

1,9 + L/250

1,9

HH-A, hh-as/hp-t, hp-tm

1,9 + L/333

2,0

_-

2,2 + L/250

2,0

Global Advantage

HP-S-X3C

1,4 + L/333

1,4

2,5/45

1,6 + L/250

1,4

2,5/45

HH-A, HH-AS/HP-S-X1S, H

1,4 + L/333

1,4

2,5/45

1,6 + L/250

1,4

2,5/45

HH-A, HH-AS/TR200

1,7 + L/333

1,9

_-

1,9 + L/250

1,9

_-

HH-A, hh-as/hp-t, hp-tm

1,9 + L/333

2,0

_-

2,2 + L/250

2,0

_-

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±,мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

MPE_e

MPE_p

^MPETHP/t*

mpe_E

MPE_p

^MPETHP/t*

Global Classic

HP-S-X1C

2,2+ L/300

2,2

3,9/68

2,5 + L/250

2,2

3,9/68

HH-A, HH-AS/HP-S-X1S, H-S-1H

2,2+ L/300

2,2

3,9/68

2,5 + L/250

2,2

3,9/68

HH-A, HH-AS/HP-T, HP-TM,TP-200

2,7 + L/300

2,7

_-

2,8 + L/250

2,7

_-

Global Performance

HP-S-X3C

1,8 + L/333

1,8

2,9/45

2,1 + L/250

1,8

2,9/45

HH-A, HH-AS/HP-S-X1S, HP-S-1H

1,8 + L/333

1,8

2,9/45

2,1 + L/250

1,8

2,9/45

HH-A,HH-AS/TR200

1,9 + L/333

1,9

_-

2,1 + L/250

1,9

_-

HH-A, HH-AS/HP-T, HP-TM

2,1 + L/333

2,0

_-

2,4 + L/250

2,0

_-

Конфигурация головок и щупов Global Classic

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±,мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

MPEe

MPEp

MPE_Thp/t*

MPEe

MPEp

MPE_Thp/t*

HP-S-X3C/X5

1,4 + L/333

1,4

2,5/45

1,7 + L/250

1,4

2,5/45

HH-A, HH-AS/HP-S-X1S, HP-S-1H

1,4 + L/333

1,4

2,5/45

1,7 + L/250

1,4

2,5/45

HH-A, HH-AS/TR200

1,9 + L/333

1,9

_-

2,1 + L/250

1,9

_-

HH-A, HH-AS/HP-T, HP-TM

2,1 + L/333

2,0

_-

2,4 + L/250

2,0

_-

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±,мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

mpe_E

MPE_p

^MPETHP/t*

mpe_E

MPE_p

^MPETHP/t*

Global Performance

HP-S-X3C

2,4 + L/333

2,4

4,7/45

2,8 + L/200

2,4

4,7/45

HH-A, HH-AS/HP-S-X1S, HP-S-1H

2,4 + L/333

2,4

4,7/45

2,8 + L/200

2,4

4,7/45

HH-A,HH-AS/TR200

2,5 + L/333

2,5

_-

2,8 + L/200

2,5

HH-A, HH-AS/HP-T, HP-TM

2,7 + L/333

2,7

_-

3,1 + L/200

2,7

Global Advantage

HP-S-X3C/HS

2,1 + L/333

1,8

3,1/45

2,5 + L/200

1,8

3,1/45

HH-A, HH-AS/HP-S-X1S, HP-S-1H

2,1 + L/333

1,8

3,1/45

2,5 + L/200

1,8

3,1/45

HH-A, HH-AS/TR200

2,5 + L/333

2,2

_-

2,8 + L/200

2,2

_-

HH-A, HH-AS/HP-T, HP-TM

2,7 + L/333

2,6

_-

3,1 + L/200

2,6

_-

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

MPE_e

MPE_p

^MPETHP/t*

mpe_E

MPE_p

^MPETHP/t*

Global Advantage

HP-S-X5

4.5 + L/250

4,5

5,0/68

4,5 + L/154

4,5

5,0/68

HH-A/HP-S-X1S, H

4.5 + L/250

4,5

5,0/68

4,5 + L/154

4,5

5,0/68

HH-A/TR200

5,0 + L/250

5,0

_-

5,0 + L/154

5,0

_-

HH-A/HP-T, HP-TM

5,0 + L/250

5,0

_-

5,0 + L/154

5,0

_-

Конфигурация головок и щупов Global Classic

Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности, ±,мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от 18 до 22 °С

Диапазон рабочих температур от 16 до 26 °С

MPEe

MPEp

MPEthp/t*

MPEe

MPEp

MPEthp/t*

Global Advantage 15.xx.14

HP-S-X5

3,0 + L/333

3,0

3,5/68

3,0 + L/182

3,0

3,5/68

HH-A/HP-S-X1S, H

3,0 + L/333

3,0

3,5/68

3,0 + L/182

3,0

3,5/68

HH-A/TR200

3,2 + L/333

3,4

_-

3,2 + L/182

3,4

_-

hh-a/hp-t, hp-tm

3,4 + L/333

3,6

_-

3,4 + L/182

3,6

_-

Global Advantage 20.xx.15

HP-S-X5

3,3 + L/333

3,3

3,7/68

3,3 + L/182

3,3

3,7/68

HH-A/HP-S-X1S, H

3,3 + L/333

3,3

3,7/68

3,3 + L/182

3,3

3,7/68

HH-A/TR200

3,5 + L/333

3,7

_-

3,2 + L/182

3,4

_-

hh-a/hp-t, hp-tm

3,7 + L/333

3,9

_-

3,4 + L/182

3,6

_-

Конфигурация головок и щупов

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от

18 до 22 °С

Диапазон рабочих температур от

16 до 26 °С

Специальный диапазон температур от 15 до

рабочих

30 °С

mpe_E

MPE_p

^MPETHP/t*

mpe_E

MPE_p

^МРЕТНР/т*

МРЕ_Е

MPEp

^МРЕТНР/т*

HP-S-X3C

1,5 + L/333

1,6

2,9/45

1,5 + L/294

1,6

2,9/45

1,5 + L/263

1,6

2,9/45

HP-S-X1S

1,5 + L/333

1,6

2,9/45

1,5 + L/294

1,6

2,9/45

1,5 + L/263

1,6

2,9/45

HH-A, HH-AS/HP-S-X1S, H

1,5 + L/333

1,6

2,9/45

1,5 + L/294

1,6

2,9/45

1,5 + L/263

1,6

2,9/45

HH-A, HH-AS/TR200

1,7 + L/333

1,9

-

1,7 + L/294

1,9

-

1,7 + L/263

1,9

-

HH-A, hh-as/hp-t, hp-tm

1,9 + L/333

2,0

-

1,9 + L/294

2,0

-

1,9 + L/263

2,0

-

Конфигурация головок и

щупов

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Пределы допускаемой абсолютной погрешности,

±, мкм (L-измеряемая длина в мм)

Диапазон рабочих температур от

18 до 22 °С

Диапазон рабочих температур от

16 до 26 °С

Специальный диапазон температур от 15 до

рабочих

30 °С

MPEe

MPEp

MPE_Thp/t*

MPEe

MPEp

MPE_Thp/t*

MPEe

MPEp

MPE_Thp/t*

Global SF 09.хх.08

HP-S-X3C/X5

1,4 + L/333

1,4

2,5/45

1,4 + L/285

1,4

2,5/45

1,4 + L/256

1,6

2,5/45

HH-A, HH-AS/HP-S-X1S, H

1,4 + L/333

1,4

2,5/45

1,4 + L/285

1,4

2,5/45

1,4 + L/256

1,6

2,5/45

HH-A, HH-AS/TR200

1,9 + L/333

1,9

-

1,9 + L/285

1,9

-

1,9 + L/256

1,9

-

HH-A, HH-AS/HP-T, HP-TM

2,1 + L/333

2,0

-

2,1 + L/285

2,0

-

2,1 + L/256

2,0

-

Global SF 12.хх.10

HP-S-X3C/X5

2,1 + L/333

1,8

3,1/45

2,1 + L/277

1,8

3,1/45

2,1 + L/250

1,8

3,1/45

HH-A, HH-AS/HP-S-X1S, H

2,3 + L/333

1,8

3,1/45

2,3 + L/277

1,8

3,1/45

2,3 + L/250

1,8

3,1/45

HH-A, HH-AS/TR200

2,5 + L/333

2,2

-

2,5 + L/277

2,2

-

2,5 + L/250

2,2

HH-A, HH-AS/HP-T, HP-TM

2,7 + L/333

2,6

-

2,7 + L/277

2,6

-

2,7 + L/250

2,6

Типоразмер

DEA Global

Диапазон измерений по осям, мм

Габаритные размеры, мм

Допустимая масса детали, кг

Масса машины, кг

X

Y

Z

ширина

длина

высота

05.05.05

От 0 до 500

От 0 до 500

От 0 до 500

1025

1280

2431

227

543

05.07.05

От 0 до 500

От 0 до 700

От 0 до 500

1025

1480

2431

227

619

07.07.05

От 0 до 700

От 0 до 700

От 0 до 500

1250

1610

2376

900

950

07.10.05

От 0 до 700

От 0 до 1000

От 0 до 500

1250

1910

2376

900

1235

07.10.07

От 0 до 700

От 0 до 1000

От 0 до 700

1259

1910

2696

900

1255

09.12.08

От 0 до 900

От 0 до 1200

От 0 до 800

1538

2430

3066

1300

1650; 2286

09.15.08

От 0 до 900

От 0 до 1500

От 0 до 800

1538

2730

3066

1500

1850; 2567

09.20.08

От 0 до 900

От 0 до 2000

От 0 до 800

1538

2730

3091

1800

2250;3316

12.15.10

От 0 до 1200

От 0 до 1500

От 0 до 1000

1838

3431

2307

1800

3792

12.22.10

От 0 до 1200

От 0 до 2200

От 0 до 1000

1838

3406

2282

2250

5679

Типоразмер

DEA Global

Диапазон измерений по осям, мм

Габаритные размеры, мм

Допустимая масса детали, кг

Масса машины, кг

X

Y

Z

ширина

длина

высота

12.30.10

От 0 до 1200

От 0 до 3000

От 0 до 1000

1838

3431

2307

2250

7587

15.20.14

От 0 до 1500

От 0 до 2000

От 0 до 1400

2388

3280

4385

4500

7500

15.26.14

От 0 до 1500

От 0 до 2600

От 0 до 1400

2388

3880

4385

5000

9500

15.33.14

От 0 до 1500

От 0 до 3300

От 0 до 1400

2388

4580

4385

5000

11250

20.33.18

От 0 до 2000

От 0 до 3300

От 0 до 1800

2888

4580

4685

6500

14050

20.40.18

От 0 до 2000

От 0 до 4000

От 0 до 1800

2888

5240

4685

6500

16250

Минимальное давление в линии сжатого воздуха

0,5 МПа (5 бар)

Потребление воздуха

150 л/мин

Интенсивность подачи воздуха на вход блока управления

250 л/мин

Рабочий температурный диапазон, °C

От 10 до 16 и от 26 до 45

Нормальная область значений температуры, °C

Нормальная область значений температуры с компенсацией температурных воздействий для оптических шкал и детали, °C

20 ± 2

21 ± 5

Максимальный временной температурный градиент

1 °С/ч; 2 °C/24 ч или 5 °C/24 ч (с компенсацией температурных воздействий для оптических шкал и детали)

Максимальный линейный температурный градиент -по вертикали:

-поперечный:

-продольный

1 °е/м,

1 °с/м,

1,5 °С/м

Относительная влажность воздуха, %

90 без конденсата

Питание

220 В±10 %, (50 - 60) Гц
