Номер по Госреестру СИ: 64110-16
64110-16 Рефрактометры автоматические
(ATR-F и ATR-P)
Назначение средства измерений:
Рефрактометры автоматические ATR-F и ATR-P (далее - рефрактометры) предназначены для измерения показателя преломления nD в жидких средах на длине волны 589,3 нм.
Внешний вид.
Рефрактометры автоматические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.06.2021
Номер записи - 155358
ID в реестре СИ - 377758
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет данных, модификации ATR-Р, мод. ATR-F, ATR-Р, ATR-P, ATR-F и ATR-P, ATR-F, ATR- F и ATR- P, ATR P, ATR F,
Производитель
Изготовитель - Фирма "Schmidt + Haensch GmbH & Co."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 98
Выдано извещений - 3
Кол-во периодических поверок - 70
Кол-во средств измерений - 33
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№708 от 2016.06.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Рефрактометры автоматические (ATR-F и ATR-P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schmidt + Haensch GmbH & Co."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19285-00 01.03.2005 |
Рефрактометры, ATR, мод. C Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
19286-00 01.03.2005 |
Поляриметры, Polartronic-E Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
20561-00 |
Поляриметры автоматические , Polartronic NH8 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
21015-01 |
Поляриметр малый универсальный, Нет данных Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
22248-01 |
Рефрактометры автоматические, ATR-SW Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
22248-01 |
Рефрактометры автоматические, ATR-SW Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
24934-03 01.06.2008 |
Поляриметры автоматические , Polartronic NH8 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
28075-04 |
Рефрактометр автоматический, ATR-ST Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
31891-06 01.07.2011 |
Рефрактометры автоматические, ATR-W2 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
32459-06 |
Рефрактометр автоматический, ATR Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
32909-06 01.11.2011 |
Рефрактометры, AR10 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
1 год | |
|
44920-10 01.08.2015 |
Фотометры однолучевые, COLOROMAT, COLOROMAT 100 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44921-10 01.08.2015 |
Поляриметры автоматические , Saccharomat Z, Saccharomat NIR, Saccharomat NIR W2, Saccharomat 101, Saccharomat 103, Saccharomat 202 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64109-16 02.06.2021 |
Поляриметры автоматические , Polartronic M и Polartronic N Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64110-16 02.06.2021 |
Рефрактометры автоматические, ATR-F и ATR-P Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70618-18 23.03.2028 |
Фотометры однолучевые, Coloromat 100 Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71390-18 01.06.2024 |
Поляриметры автоматические , Polartronic H, Saccharomat и UniPol L Фирма "Schmidt + Haensch GmbH & Co." (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Рефрактометры автоматические (ATR-F и ATR-P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 15 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 6 | 3 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 3 | 18 | 1 | 15 | 2 | 13 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Рефрактометры автоматические (ATR-F и ATR-P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3890 | 3805 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5371 | 3805 |
|
ФБУ Курский ЦСМ Курская область |
1732 | 3805 |
|
ФБУ Курский ЦСМ Курская область |
2079 | 3805 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2455 | 3805 |
Программное обеспечение
идентифицируется в программе ShowATR при загрузке, путем вывода на дисплей блока управления номера версии ПО. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ShowATR |
|
Номер версии (идентификационный номер) ПО |
322.0С.47 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на каждый экземпляр рефрактометра в виде наклейки, а также на середину верхней части титульного листа Руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Основные методы измерений приведены в Руководстве к рефрактометру ATR-F (ATR-P) п.5.2.3 «Методы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования рефрактометрам автоматическим ATR-F и ATR-P
-
1 ГОСТ 8.583-2011 «Государственная поверочная схема для средств измерений показателя преломления, твердых, жидких и газообразных веществ».
-
2 Техническая документация фирмы «Schmidt + Haensch GmbH&Co», Германия.
Поверка
Поверкаосуществляется по документу РТ-МП-3006-448-2016 «Рефрактометры автоматические ATR-F и ATR-P. Методика поверки», утвержденному ФБУ «Ростест - Москва» 21.02.2016 г.
Перечень эталонов, применяемых при поверке:
- набор жидких мер показателя преломления РЖЭ-1 (Госреестр № 24513-03). Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «Schmidt + Haensch GmbH&Co», Германия
Юридический адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Tel: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Заявитель
ООО «Фармацевтические решения», Москва
ИНН 7734695510
Юридический адрес: 123060, г. Москва, ул. Расплетина, д.19, оф.2
Тел.: +7 (495) 517-71-30
E-mail: info@pharmsolutions.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел.: +7 (495) 544-00-00
Принцип действия рефрактометра основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух сред с различными показателями
преломления: измерительной призмы рефрактометра и измеряемой жидкой среды. Проба измеряемой жидкости помещается в измерительную кювету на поверхность измерительной призмы. При освещении кюветы образуется граница света и тени, положение которой соответствует предельному углу преломления.
Для исключения влияния температуры на результаты измерений используется термостатирование измерительной кюветы рефрактометра.
Конструктивно приборы выполнены в виде моноблока с возможностью подключения к блоку управления с а цифровой клавиатурой или ПК.

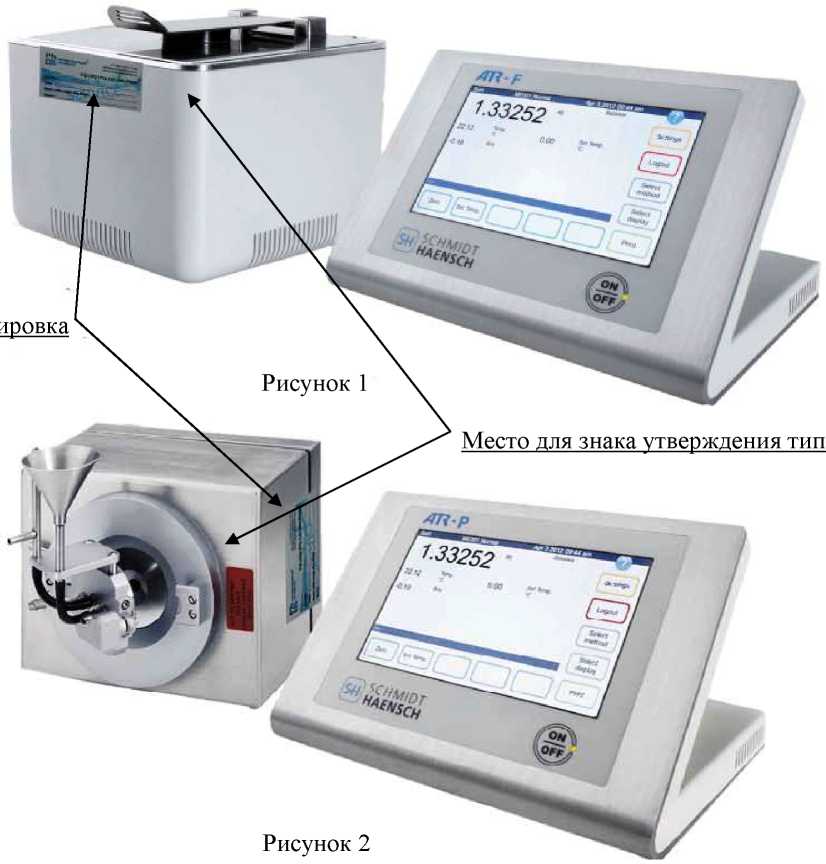

Общий вид рефрактометров автоматических ATR-F приведен на Рис. 1.
Общий вид рефрактометров автоматических ATR-P приведен на Рис. 2.
Рисунок 1
Место для знака утверждения типа
Рисунок 2
Таблица 2.1 - Метрологические характеристики
|
Рефрактометр автоматический |
ATR-F |
ATR-P |
|
Диапазон измерений показателя преломления, nD |
от 1,32 до 1,70 |
от 1,332 до 1,540 |
|
Пределы допускаемой абсолютной погрешности при измерении показателя преломления, nD |
±0,0001 | |
|
Дискретность показаний показателя преломления, nD |
0,00001 | |
|
Время одного измерения, с, не более |
4 | |
Таблица 2.2 - Технические характеристики
|
Диапазон термостатирования пробы, °С |
от плюс 5 до плюс 50 | |
|
Напряжение питающей сети, В |
220±22 | |
|
Частота питающей сети, Гц |
50±1 | |
|
Потребляемая мощность, В^А, не более |
100 | |
|
Габаритные размеры ДхШхВ, мм, не более: |
210 х 210 х 160 |
200 х 160 х 135 |
|
Масса, кг, не более: |
4,9 |
4,5 |
|
Диапазон температур окружающей среды, оС |
от плюс 10 до плюс 40 | |
|
Диапазон относительной влажности воздуха, % |
от 20 до 80 | |
|
Диапазон атмосферного давления, кПа |
от 84 до 106 | |
