Номер по Госреестру СИ: 64604-16
64604-16 Системы автоматического пробоотбора воздуха
(PM162M)
Назначение средства измерений:
Системы автоматического пробоотбора воздуха PM162M (далее - системы) предназначены для отбора и измерений объёма проб воздуха с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом.
Внешний вид.
Системы автоматического пробоотбора воздуха
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.07.2021
Номер записи - 155893
ID в реестре СИ - 378293
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, PM162M,
Производитель
Изготовитель - Фирма «ENVEA»
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 9
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№762 от 2020.04.17 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Выдать дубликат свидетельства Трансформаторы напряжения SVR-34B
№1015 от 2016.07.13 Об утверждении типов средств измерений
№1610 от 2021.08.04 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Системы автоматического пробоотбора воздуха (PM162M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма «ENVEA»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57039-14 04.03.2024 |
Газоанализаторы углеводородов стационарные, HC51M Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61769-15 01.10.2025 |
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда, ZAG 7001 Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
64604-16 13.07.2021 |
Системы автоматического пробоотбора воздуха, PM162M Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
72008-18 01.08.2024 |
Газоанализаторы, AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
73365-18 04.12.2024 |
Газоанализаторы, CO12e Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75643-19 26.07.2029 |
Газоанализаторы, AC32е модификаций AC32е, AC32е/CNH3 Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Системы автоматического пробоотбора воздуха (PM162M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы автоматического пробоотбора воздуха (PM162M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3947 | 4598 |
|
ФБУ НИЦ ПМ-Ростест Москва |
14450 | 4598 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
838 | 4598 |
|
ФБУ Красноярский ЦСМ Красноярский край |
923 | 4598 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2832 | 4598 |
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PM162M LCD |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.30 |
|
Цифровой идентификатор ПО |
расчёт не предусмотрен |
Знак утверждения типа
Знак утверждения типананосится на корпус системы с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1, пункт 1.3 Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматического пробоотбора воздуха PM162MПриказ Министерства природных ресурсов и экологии Российской Федерации от «07» декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательных метрологических требований к ним, в том числе показателей точности измерений», раздел «Сопутствующие измерения состояния и загрязнения окружающей среды», пункт 2.
Принцип действия систем основан на принудительной прокачке воздушной пробы через аналитический фильтр с помощью побудителя расхода (насоса). Значение объёмного расхода пробы через фильтр рассчитывается автоматически на основании результатов измерений объёма отбираемой пробы и времени отбора.
Конструктивно система состоит из следующих элементов: аналитического блока, обогреваемого пробоотборного зонда и насоса.
В аналитическом блоке размещены система управления, фильтродержатель, система автоматической смены аналитических фильтров, подающий магазин с фильтрами и приёмный магазин для фильтров с отобранной пробой. В подающий магазин загружается не более 22 фильтров. Возможно исполнение аналитического блока для магазина на 70 фильтров. В зависимости от способа установки аналитический блок выпускается в следующих исполнениях: для установки в стойки станций контроля и мониторинга и для крепления к стене на опорах.
Обогреваемый пробоотборный зонд может оснащаться импакторами и/или циклонами различных типов для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Системы могут комплектоваться насосом повышенной мощности.
На рисунке 1 изображён внешний вид системы. Системы являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Заводской номер наносится на этикетку, прикреплённую на корпус аналитического блока системы. Конструкция средства измерений не предусматривает нанесение знака поверки на элементы системы.
Пломбирование корпуса не предусмотрено.

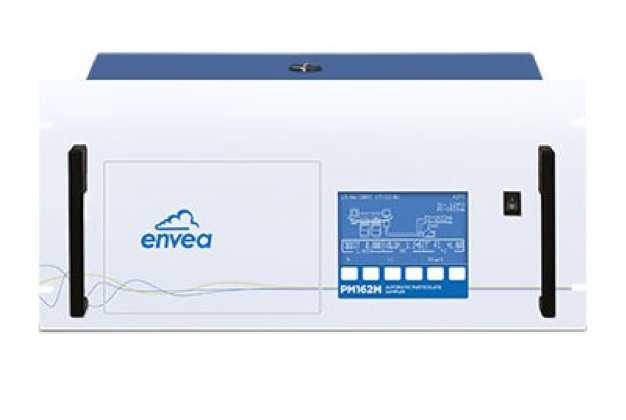

Рисунок 1 - Общий вид системы автоматического пробоотбора воздуха PM162M
