Номер по Госреестру СИ: 64971-16
64971-16 Измерители-регуляторы температуры
(EZ-ZONE PM6L1EJ-AAFAAAA)
Назначение средства измерений:
Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA (далее -измерители) предназначены для измерений и индикации результатов измерений температуры воздуха в нагревателе для регенерации адсорберов в составе установки разделения воздуха PL4HN в г. Тольятти.
Внешний вид.
Измерители-регуляторы температуры
Рисунок № 1
Внешний вид.
Измерители-регуляторы температуры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156289
ID в реестре СИ - 378689
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКЕ-60-4050, EZ-ZONE PM6L1EJ-AAFAAAA,
Производитель
Изготовитель - Фирма "Watlow Electric Manufacturing Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 676 дн.
Приказы РСТ, где упоминается данный тип СИ
№1265 от 2016.09.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители-регуляторы температуры (EZ-ZONE PM6L1EJ-AAFAAAA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64971-16 Измерители-регуляторы температуры (EZ-ZONE PM6L1EJ-AAFAAAA) Фирма "Watlow Electric Manufacturing Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
17602-15 Приборы для измерения и регулирования температуры многоканальные (Термодат) ООО НПП "Системы контроля" (РОССИЯ г.Пермь) |
Все средства измерений ООО НПП "Системы контроля"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46727-11 |
Преобразователи термоэлектрические, ARJDX0F180VK00X Фирма "Watlow Electric Manufacturing Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
46728-11 |
Преобразователи термоэлектрические, ACGCK0Q130VK000 Фирма "Watlow Electric Manufacturing Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
46729-11 |
Преобразователи термоэлектрические, ARJDX0F160UK00X Фирма "Watlow Electric Manufacturing Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
64971-16 |
Измерители-регуляторы температуры, EZ-ZONE PM6L1EJ-AAFAAAA Фирма "Watlow Electric Manufacturing Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Приборы для измерения и регулирования температуры многоканальные (Термодат)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерения и регулирования температуры многоканальные (Термодат)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) измерителя является встроенным и метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти измерителя на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
software |
|
Номер версии (идентификационный номер) ПО (* |
Не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус измерителя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям-регуляторам температуры EZ-ZONE PM6L1EJ-AAFAAAA
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу МП 64971-16 «Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.03.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма «Watlow Electric Manufacturing Company», США1241 Bundy Boulevard., Winona, Minnesota USA 55987
Тел: + 1(507) 454-5300, факс: +1 (507) 452-4507
Адрес в Интернет: www.watlow.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия основан на измерении сигналов термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи, при помощи преобразователя термоэлектрического (ТП) c НСХ типа «К» с последующим аналого-цифровом преобразованием сигналов ТЭДС и отображением результатов измерений в температурном эквиваленте на индикаторе измерителя. Далее, при помощи цифро-аналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.
Измеритель состоит из вторичного блока, конструктивно выполненного в компактном пластиковом неразборном корпусе для щитового монтажа, и присоединенного к нему ТП, представляющего собой сваренные между собой два термоэлектрода с керамическими изоляторами. На лицевой панели вторичного блока измерителя размещены цифровые индикаторы и управляющие кнопки. На задней панели расположены клеммы для подключения ТП.
Фотография общего вида измерителя-регулятора температуры EZ-ZONE PM6L1EJ-AAFAAAA и преобразователя термоэлектрического представлены на рисунках 1,2.

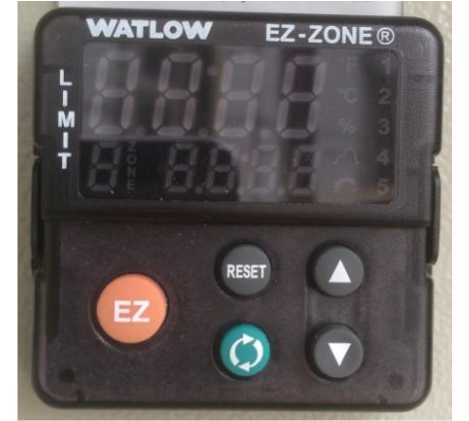

Рисунок 1 - Внешний вид вторичного блока измерителя

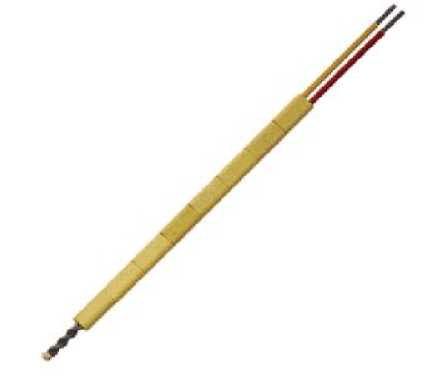

Рисунок 2 - Внешний вид ТП
измерителей-регуляторов температуры
EZ-ZONE PM6L1EJ-AAFAAAA приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ Р 8.585-2001 |
К |
|
Диапазон измерений температуры, °С |
от 0 до + 650 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
±2,5 для интервала 0 °C<t<333 °C; ±0,00751 для интервала 333 °С <t<650 °C, где t - значение измеряемой температуры, °C |
|
Пределы допускаемой основной приведенной погрешности измерителя (без ТП), % (от диапазона измерений) |
±0,1 |
|
Пределы допускаемой основной абсолютной погрешности измерителя (с ТП), °С |
±3,15 для интервала 0 °C<t<333 °C; ±(0,65+0,00751) для интервала 333 °С <t<650 °C, где t - значение измеряемой температуры, °C |
|
Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения температуры окружающего воздуха, °С/1 °С |
±0,1 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Параметры электропитания:
|
от 100 до 240; 50 / 60 |
|
Г абаритные размеры вторичного блока измерителя, мм |
101,6x53,3x53,3 |
|
Диаметр ТП, мм |
6 |
|
Длина ТП, мм |
1500 |
|
Масса вторичного блока измерителя, кг |
0,186 |
|
Рабочие условия эксплуатации:
|
от - 18 до + 65; 90 (без конденсации) |
