Номер по Госреестру СИ: 65038-16
65038-16 Преобразователи давления измерительные
(dTRANS p20 DELTA, dTRANS p20)
Назначение средства измерений:
Преобразователи давления измерительные dTRANS р20 DELTA, dTRANS p20 (далее -преобразователи) предназначены для измерения и непрерывного преобразования избыточного давления, абсолютного давления и разности давлений жидкости, пара и газа в нормированный аналоговый выходной сигнал постоянного тока или напряжения.

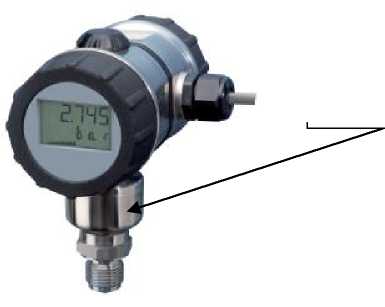

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

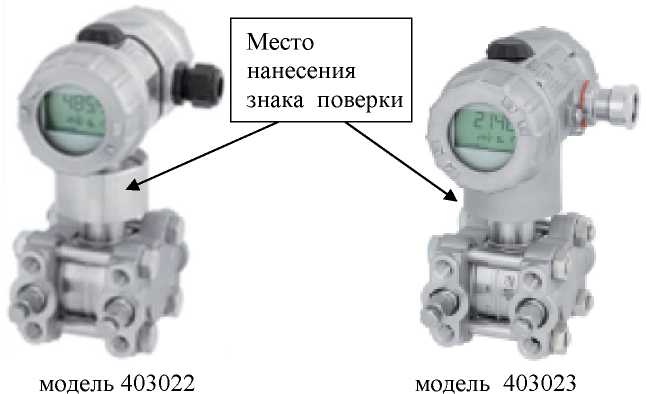

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 09.09.2026
Номер записи -
ID в реестре СИ - 378772
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года; 5 лет - для преобразователей, с пределами допуск. осн. привед. погрешности ±0,5
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
dTRANS p20, dTrans p02 404385, dTRANS p02 403025, dTRANS p02 403022, dTRANS p02, dTrans b20 DELTA, dTrans 20 403025, dTRANS p20, dTRANS, Dtrance, AM2000TG, 403026, 403025/0, 403025, 403023, 403022/0-1-2-93-20-0-0-533-410-998-1-20-01/100,226, 403022, 40.3026, 40.3025,
Производитель
Изготовитель - ООО Фирма "ЮМО"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 4814
Выдано извещений - 34
Кол-во периодических поверок - 1907
Кол-во средств измерений - 2699
Кол-во владельцев - 60
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1480 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2016.09.09 Об утверждении типов средств измерений
№1777 от 2021.08.12 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№894 от 2023.04.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2559 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1508 от 2024.06.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (13)
№2267 от 2024.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2908 от 2024.12.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№3035 от 2024.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователи давления измерительные (dTRANS p20 DELTA, dTRANS p20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65038-16 Преобразователи давления измерительные (dTRANS p20 DELTA, dTRANS p20) ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
32854-13 Датчики давления (Метран-150) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
|
65038-16 Преобразователи давления измерительные (dTRANS p20 DELTA, dTRANS p20) ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65038-16 09.09.2026 |
Преобразователи давления измерительные, dTRANS p20 DELTA, dTRANS p20 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
4 года; 5 лет - для преобразователей, с пределами допуск. осн. привед. погрешности ±0,5 |
|
67153-17 03.04.2022 |
Термопреобразователи сопротивления, 90.2815, 90.2820, 90.2821 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с верхним пределом диапазона измерений +260…400 °С; 5 лет - для ТС классов А, В с диапазонами измерений -50…+150 °С, -50…+200 °С, -50…+260 °С |
|
68842-17 05.10.2022 |
Преобразователи термоэлектрические, 90.1820, 90.1821 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
2 года; 5 лет - для ТП типов К, J, L классов допуска 2, 3 с диапазоном измерений -50 … +600 °С, для ТП типа N классов допуска 2, 3 с диапазоном измерений -50 … +800 °С |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Датчики давления (Метран-75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 40 | 1 | 1 | 39 | 0 | 14 | 1 | 13 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 688 | 89 | 3 | 612 | 6 | 688 | 3 | 612 | ||
| ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 10 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 38 | 37 | 0 | 0 | 37 | 37 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1615 | 53 | 0 | 0 | 53 | 53 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТАНЕКО" (RA.RU.311611) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМЗ" (RA.RU.311691) | 16 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 147 | 19 | 0 | 147 | 10 | 147 | 0 | 147 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 25 | 4 | 0 | 24 | 1 | 24 | 0 | 24 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 6 | 0 | 11 | 1 | 11 | 0 | 11 | |
| АО "ТАНЕКО" (RA.RU.311611) | 65 | 0 | 65 | 1 | 65 | 0 | 65 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (РОСС RU.0001.310037) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 296 | 296 | 0 | 0 | 257 | 257 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 49 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 67 | 7 | 0 | 53 | 5 | 67 | 0 | 53 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 36 | 11 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 2 | 2 | 3 | 0 | 5 | 2 | 3 | |
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 51 | 5 | 0 | 36 | 0 | 51 | 0 | 36 | ||
| АО "СНПЗ" (RA.RU.311304) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО «Мессояханефтегаз» (RA.RU.312942) | 17 | 0 | 17 | 0 | 17 | 0 | 17 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 170 | 1 | 169 | 6 | 170 | 1 | 169 | |||
| ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 19 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "АСУ ПРО" (RA.RU.310446) | 19 | 10 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 53 | 4 | 0 | 53 | 0 | 53 | 0 | 53 | ||
| ООО ФИРМА "ЮМО" (RA.RU.312872) | 157 | 136 | 0 | 0 | 156 | 135 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 88 | 1 | 87 | 0 | 86 | 1 | 85 | ||
| Ставропольское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310288) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНТАС-КОМПАНИ" (RA.RU.312732) | 28 | 0 | 28 | 1 | 28 | 0 | 28 | |||
| КАО "АЗОТ" (RA.RU.312410) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Казанское районное нефтепроводное управление (973) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 595 | 595 | 0 | 0 | 485 | 485 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 30 | 5 | 25 | 0 | 30 | 5 | 25 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО "ИНКО-ТЭК" (RA.RU.314154) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "СНГ" (RA.RU.312390) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 15 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК" (РОСС RU.0001.310037) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНК" (RA.RU.312798) | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "НМЗ" (RA.RU.314901) | 55 | 55 | 0 | 55 | 0 | 55 | 0 | 55 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 27 | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ООО НПП "ГКС" (RA.RU.312000) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 20 | 4 | 1 | 19 | 0 | 20 | 1 | 19 | ||
| ООО "НТЦ "ЭКСИМ" (RA.RU.312325) | 29 | 0 | 29 | 0 | 29 | 0 | 29 | |||
| ООО "МИЦ" (RA.RU.312901) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 2 | 0 | 8 | 1 | 7 | 0 | 7 | |
| ООО "АПЛИСЕНС" (RA.RU.312062) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 69 | 33 | 0 | 69 | 1 | 69 | 0 | 69 |
Стоимость поверки Датчики давления (Метран-75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
2006 | 2397 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2795 | 2397 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2397 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3012 | 2397 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2397 |
Программное обеспечение
Преобразователи функционируют под управлением встроенного специального программного обеспечения (ВПО), которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации.
Метрологические характеристики системы нормированы с учётом влияния ПО.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.
|
Идентификационные данные |
Обозначение |
|
Наименование программного обеспечения |
ПО мод. JUMO dTRANS р20, JUMO dTRANS p20 DELTA |
|
Идентификационное наименование ПО |
Setup JUMO dTRANS p20, JUMO dTRANS p20 DELTA |
|
Номер версии (идентификационный номер) ПО |
236.01.хх/1 .05 J («х» - цифра от 0 до 99) |
|
Цифровой идентификатор программного обеспечения |
не доступен |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к корпусу преобразователя методом лазерной гравировки и на титульный лист паспорта типографским способом .
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на преобразователи.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным dTRANS p20 DELTA, dTRANS р20
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4212-037-17833170-2015 Преобразователи давления измерительные dTRANS р20 DELTA, dTRANS р20. Технические условия.
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 1106 Па.
ГОСТ 8.187-76 ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендации ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Манометры газовые грузопоршневые МГП, (Регистрационный № 52506-13);
Манометры абсолютного давления МПАК-15, (Регистрационный № 24971-03) Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250, (Регистрационный № 22995-02)
Вольтметр универсальный цифровой GDM-78261, (Регистрационный № 52669-13)
Мера электрического сопротивления постоянного тока многозначная Р3026-1, (Регистрацион
ный № 56523-14).
Знак поверки может наноситься на боковую поверхность корпуса преобразователя, и/или в паспорт, и/или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Фирма «ЮМО»
(ООО Фирма «ЮМО»), ИНН 7727087543
Адрес: 115162 г. Москва, ул. Люсиновская, д. 70, стр. 5
Тел.: (495) 961-32-44. Факс: (495) 911-01-86
адрес в Интернет: www.jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем, изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока или напряжения, пропорциональных измеряемому давлению.
В типовом исполнении части преобразователей, соприкасающиеся с измеряемой средой, изготовлены из нержавеющей стали. Возможны исполнения из других материалов, химически устойчивых к различным агрессивным средам.
В зависимости от конкретного назначения преобразователи имеют корпуса различной формы. Преобразователи могут быть снабжены многофункциональным дисплеем, на который можно выводить различную информацию: измеряемое давление, выходной ток, температуру преобразователя, выходы за пределы диапазона измерений, максимальное и минимальное давление и др.
Преобразователи dTRANS р20 DELTA (модели 403022, 403023) предназначены для измерения разности давлений в жидких и газообразных средах. Имеется возможность масштабирования номинального диапазона dTRANS р20 DELTA от 1 до 400 раз.
Преобразователи dTRANS р20 (модели 403025, 403026) предназначены для измерения избыточного и абсолютного давления в жидких и газообразных средах. Имеется возможность масштабирования номинального диапазона dTRANS р20 от 1 до 100 раз.
Преобразователями dTRANS р20 DELTA, dTRANS р20 можно управлять с помощью переносного пульта управления (HART-коммуникатора) или через HART-модем.
Преобразователи имеют общепромышленное, искробезопасное, а также взрывозащищенное исполнения.
Пломбирование преобразователей не предусмотрено.
Внешний вид преобразователей представлен на рисунках 1 и 2.
Рисунок 1 - общий вид преобразователей давления измерительных dTRANS р20 DELTA.
модель 403025
Место нанесения знака поверки
модель 403026
Рисунок 1 - общий вид преобразователей давления измерительных dTRANS p20.
В комплект поставки входят:
- преобразователь 1 шт .
- паспорт 1 экз.
По дополнительному заказу: сертификат калибровки, методика поверки, программа установки JUMO-setup,
HART-модем для соединения с компьютером, HART-совместимый E изолятор, мембранный разделитель, тара транспортная, краны, вентильные блоки, капилляры, сифонные и импульсные трубки, кабели питания и передачи аналогового сигнала, распределители питания
Диапазоны измерений, пределы допускаемой основной приведенной погрешности измерений давления для преобразователей моделей dTRANS р20 DELTA 403022 и 403023 приведены в таблице 2, а для преобразователей dTRANS р20 моделей 403025 и 403026 в таблицах 3 и 4.
Таблица 2
|
Преобразователи разности давлений моделей 403022 и 403023 | |||||
|
Диапазоны измерений МПа (бар) |
от - 0,001 до + 0,001 (от - 0,01 до + 0,01) |
от -0,1 до + 0,1 (от - 1 до + 1) |
от 0 до + 0,1 (от 0 до + 1) |
от - 0,1 до + 0,6 (от - 1 до + 6) |
от - 0,1 до + 10 (от - 1 до + 100) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,2; ±0,5 в зависимости от исполнения |
±0,1; ±0,2; ±0,5 в зависимости от исполнения | |||
Таблица 3
|
Преобразователи избыточного давления моделей 403025 и 403026 | |||||
|
Диапазоны измерений МПа (бар) |
от - 0,06 до + 0,06 (от - 0,6 + до 0,6) |
от - 0,1 до + 0,4 (от - 1 до + 4) |
от - 0,1 до + 2,5 (от - 1 до + 25) |
от - 0,1 до + 10 (от - 1 до + 100) |
от - 0,1 до + 60 (от - 1 до + 600) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,2; ±0,5 в зависимости от исполнения |
±0,1; ±0,2; ±0,5 в зависимости от исполнения | |||
Таблица 4
|
Преобразователи абсолютного давления моделей 403025 и 403026 | ||||
|
Диапазоны измерений МПа (бар) |
от 0 до + 0,6 (от 0 до + 0,6) |
от 0 до + 0,4 (от 0 до + 4) |
от 0 до + 2,5 (от 0 до + 25) |
от 0 до + 10 (от 0 до + 100) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,2; ±0,5 в зависимости от исполнения |
±0,1; ±0,2; ±0,5 в зависимости от исполнения | ||
Информативный параметр выходного сигнала: от 4(0) до 20 мА; от 0 до 10 В
Диапазоны рабочих температур и вид взрывозащиты для преобразователей приведены в таблице 5. Таблица 5
|
модель |
Вид взрывозащиты |
Температурный класс |
Диапазоны температур окружающего воздуха, °С |
|
403022 |
Без взрывозащиты |
- |
от - 55 до + 85 |
|
Взрывозащищенное Ex ia |
T4 |
от - 55 до + 60 | |
|
T105 °C | |||
|
403025 |
Без взрывозащиты |
- |
от - 55 до + 85 |
|
Высокотемпературное без взрывозащиты |
- | ||
|
Взрывозащищенное Ex ia |
T6 |
от - 55 до + 50 | |
|
T5 |
от - 55 до + 65 | ||
|
T4 |
от - 55 до + 85 | ||
|
T3 | |||
|
T105 °C |
от - 55 до + 60 | ||
|
403023 |
Взрывонепроницаемая оболочка Ex d |
T6 | |
|
T5 |
от - 55 до + 70 | ||
|
T4 |
от - 55 до + 85 | ||
|
“Защита от воспламенения пыли” (Ex t) |
T105 °C | ||
|
403026 |
Взрывонепроницаемая оболочка Ex d |
T6 |
от - 55 до + 60 |
|
T5 |
от - 55 до + 70 | ||
|
T4 |
от - 55 до + 85 | ||
|
“Защита от воспламенения пыли” (Ex t) |
T105 °C |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 23±2 °С, %/10°С: (в зависимости от исполнения и настройки)
±0,02; ±0,1
Максимальное рабочее (статическое) давление и пределы допускаемой дополнительной приведенной погрешности от воздействия рабочего (статического) давления (Р) для преобразователей dTRANS р20 DELTA моделей 403022 и 403023 приведены в таблице 6.
Таблица 6
|
Диапазоны измерений, МПа (бар) |
от - 0,001 до + 0,001 (от - 0,01 до + 0,01) |
от - 0,1 до + 0,1 (от - 1 до + 1) |
от 0 до + 0,1 (от 0 до + 1) |
от - 0,1 до + 0,6 (от - 1 до + 6) |
от - 0,1 до + 10 (от - 1 до + 100) | |
|
Максимальное рабочее (статическое) давление (Р), МПа (бар) |
0,2 (2) |
21 (210) |
21 (210); опционально 42 (420) | |||
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия рабочего (статического) давления (Р), % от настроенного диапазона измерений |
±1 |
±Р^0,0005 |
±Р-0,0003 |
±Р^0,0005 |
±Р-0,001 | |
|
Маркировка взрывозащиты |
1 Ex d IIC Т4/Т5/Т6 X; DIP A21 TA105 °C. |
|
Масса, кг, не более
|
3,9 1,6 |
|
Габаритные размеры, мм, не более
|
140x201x150 104x173x138 |
|
Средний срок службы, не менее, лет: |
10 |
