Номер по Госреестру СИ: 65087-16
65087-16 Кондуктометры
(8228)
Назначение средства измерений:
Кондуктометры 8228 (далее - кондуктометры) предназначены для измерений удельной электрической проводимости (УЭП) и температуры жидкостей.

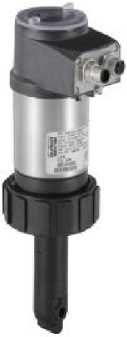

Внешний вид.
Кондуктометры
Рисунок № 1
Внешний вид.
Кондуктометры
Рисунок № 2
Внешний вид.
Кондуктометры
Рисунок № 3
Внешний вид.
Кондуктометры
Рисунок № 4
Внешний вид.
Кондуктометры
Рисунок № 5
Общие сведения
Дата публикации - 28.07.2021
Срок свидетельства - 09.09.2026
Номер записи -
ID в реестре СИ - 378826
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВУ-15В РОСКОНТРОЛЬ, нет модификации, мод. 8228, кондуктометр 8228, Без модификации, 8228, -,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 53
Кол-во средств измерений - 29
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 423 дн.
Приказы РСТ, где упоминается данный тип СИ
№1285 от 2016.09.09 Об утверждении типов средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Кондуктометры (8228)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65087-16 Кондуктометры (8228) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
25807-16 Кондуктометры-солемеры (МАРК-602) Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР») (РОССИЯ г.Нижний Новгород) |
|
65087-16 Кондуктометры (8228) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
70831-18 Анализаторы промышленные комбинированные ("ЛИДЕР") Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2029 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Кто поверяет Анализаторы промышленные комбинированные ("ЛИДЕР")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 2 | 7 | 0 | 9 | 2 | 7 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "Научно-производственная компания Медиана-Фильтр" (RA.RU.312282) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализаторы промышленные комбинированные ("ЛИДЕР")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6020 | 6357 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
7224 | 6357 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
7224 | 6357 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
7224 | 6357 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
7224 | 6357 |
Программное обеспечение
Кондуктометры 8228 имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления работой кондуктометров и процессом измерений, а также хранения и обработки полученных данных. Прошивка ПО осуществляется на заводе-изготовителе, а также специализированными сервисными службами, и оно не может быть изменено потребителем.
Таблица 1 - идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
8228 V.2 |
|
Номер версии (идентификационный номер) ПО |
C.01 rev.516 и выше |
|
Цифровой идентификатор ПО |
Отсутствует/не применяется |
Конструкция кондуктометров исключает возможность несанкционированного влияния на ПО кондуктометров и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации кондуктометров 8228.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам 8228
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
Техническая документация «Burkert S.A.S.».
Поверка
Поверкаосуществляется по документу РТ-МП-3196-448-2016 «ГСИ. Кондуктометры 8228. Методика поверки», утвержденному ФБУ «Ростест-Москва» 08 июня 2016 г.
Основные средства поверки:
-
- кондуктометр лабораторный КЛ-С-1 (регистрационный номер 46635-11);
-
- термостат жидкостный с диапазоном поддержания температур от +10 до +80 °С с погрешностью поддержания температуры ±0,1 °С;
-
- термометр с диапазоном измерений от +5 до 100 °С, с погрешностью измерений ±0,1 °С. Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Burkert S.A.S.» ФранцияАдрес: Rue du Giessen, F-67220 Triembach au Val, France
Тел. +33 (0) 388-58 91 11, Факс +33 (0) 388-57 20 08
Заявитель
Burkert-Contromatic Gesellschaft m.b.H./ Бюркерт-Контроматик Гезелльшафт м.б.Х., Австрия
Адрес: 1150 Wien, Diefenbachgasse 1-3
Тел. +7 495 510 61 80
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»), Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия кондуктометров при измерении электрической проводимости жидкости основан на зависимости удельной электрической проводимости жидкости от содержащегося количества и вида ионов. Для измерения проводимости источник напряжения переменного тока подключается к катушке возбуждения (далее - К1). За счет электропроводности жидкости генерируемое К1 электромагнитное поле производит электрический ток, который индуцирует напряжение в улавливающей катушке (далее -К2). Измеряемое напряжение К2 пропорционально электропроводимости жидкости.
Принцип действия кондуктометра основан на бесконтактном трансформаторном методе измерения УЭП.
Кондуктометр состоит из датчика (первичного измерительного преобразователя), подключенного и присоединенного к корпусу, в котором находятся измерительный блок (вторичный преобразователь) и съемный дисплей-программатор. Компонент датчика состоит из пары магнитных катушек в держателе из материалов PP, PVDF или PEEK. Изолированный от контакта со средой встроенный в датчик термопреобразователь обеспечивает возможность измерения температуры среды, а также определения значения УЭП с учетом температурной компенсации.
Значения УЭП и температуры рабочей среды могут передаваться в виде аналогового сигнала на различные внешние устройства и/или выводиться на съемный дисплей-программатор, расположенный в корпусе кондуктометра.
Кондуктометры 8228 изготавливают в следующих исполнениях:
- с двумя полностью настраиваемыми выходами: одним транзисторным (NPN/PNP) и одним аналоговым выходом по «токовой петле»;
- с четырьмя полностью настраиваемыми выходами: двумя транзисторными
(NPN/PNP) и двумя аналоговыми выходами по «токовой петле».
Кондуктометры пломбированию не подлежат.
датчик из PVDF
датчик из PEEK
Рис.1 - Общий вид кондуктометров 8228 (датчик с вторичным преобразователем)
Лист № 2 Всего листов 3
Таблица 2 - метрологические и технические характеристики кондуктометров 8228
|
Диапазон измерений УЭП |
от 100 мкСм/см до 1 См/см |
|
Диапазон показаний УЭП |
от 100 мкСм/см до 2 См/см |
|
Пределы допускаемой погрешности измерений УЭП:
|
±(0,02*c+5) мкСм/см, где c - измеренное значение УЭП, мкСм/см ±2,0 % |
|
Диапазон измерений температуры контролируемой среды |
от +5 до + 95 °С |
|
Диапазон показаний температуры контролируемой среды |
от - 40 до + 150 °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры |
± 1 °С |
|
Температура контролируемой среды
|
от -15 до +100 °C от 0 до +80 °C от -15 до +130 °C |
|
Давление контролируемой среды в зависимости от материала фитинга
|
от 0 до 6 бар от 0 до 10 бар |
|
Напряжение питания постоянного тока |
от 12 до 36 В |
|
Г абаритные размеры без фитинга, не более |
97х70х246 мм |
|
Масса без фитинга, не более |
1,2 кг |
|
Температура окружающей среды при эксплуатации и хранении |
от - 10 до + 60 °С |
