Номер по Госреестру СИ: 65261-16
65261-16 Шумомеры персональные, анализаторы спектра цифровые
(SV104, SV104IS)
Назначение средства измерений:
Шумомеры персональные, анализаторы спектра цифровые SV 104, SV 104IS (далее -шумомеры) предназначены для измерений звукового давления, а также анализа сигналов в 1/1-октавных полосах частот.

Внешний вид.
Шумомеры персональные, анализаторы спектра цифровые
Рисунок № 1

Внешний вид.
Шумомеры персональные, анализаторы спектра цифровые
Рисунок № 2

Внешний вид.
Шумомеры персональные, анализаторы спектра цифровые
Рисунок № 3

Внешний вид.
Шумомеры персональные, анализаторы спектра цифровые
Рисунок № 4
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительной информации применяется внутреннее (встроенное) ПО, оно устанавливается при изготовлении шумомера и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные Данные (признаки) |
Значение |
Идентификационное наименование ПО |
SV104 |
Номер версии (идентификационный номер) ПО |
04v1.12.6.bin и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства шумомеров, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на переднюю панель шумомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики выполнения измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к шумомерам персональным, анализаторам спектра цифровым SV 104, SV 104IS
ГОСТ 17187-2010Шумомеры. Часть 1. Технические требования
ГОСТ Р 8.714-2010 (МЭК 61260:1995) ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.635-2013 «Шумомеры. Часть 3. Методика поверки» и ГОСТ 8.553-88 «ГСИ. Фильтры электронные октавные и третьоктавные. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Лист № 4
Всего листов 4 Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
-
- калибратор акустический 4231 (рег. № 15388-96).
Изготовитель
Фирма SVANTEK Sp. z o.o., Польша
Юридический (почтовый) адрес: 04-872, Poland, Warszawa, Strzyglowska, 81.
Почтовый адрес: 04-872, Poland, Warszawa, Strzyglowska, 81.
Телефон: +48 22 518 83 20, +48 22 518 83 58.
E-mail: office@svantek.com.pl, web: www.svantek.com.
Заявитель
Общество с ограниченной ответственностью «Алгоритм-Акустика» (ООО «Алгоритм-Акустика»)
Юридический (почтовый) адрес: 107553, г. Москва, ул. Большая Черкизовская,
д. 24 А, стр. 1
Телефон/факс: +7(495) 775-81-92, +7(495) 970-24-20
E-mail: let@algoritm.ru, web: www.algoritm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru
Конструктивно шумомеры выполнены в пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и OLED-дисплей. На корпусе шумомеров расположены micro-USB порт для подключения к ПЭВМ, инфракрасный порт, разъём для подключения к станции питания, клипсы для крепления шумомера. Шумомеры SV 104IS выполнены во взрывозащищенном исполнении. В верхней части корпуса шумомеров расположен разъём, к которому подключён ударопрочный MEMS-микрофон по свободному полю типоразмера ’А", поддерживающий стандарт памяти TEDS.
Принцип действия шумомеров основан на преобразовании микрофоном поступающего акустического сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Информация о режиме работы и результаты измерений отображаются на дисплее. Шумомеры имеют встроенную память для хранения внутреннего программного обеспечения (ПО), а также записи и хранения результатов измерений, которые могут быть переданы в ПЭВМ.
Шумомеры измеряют:
-
- уровень звукового давления с частотными коррекциями A, C, Z и временными характеристиками F, S, I;
-
- максимальный и минимальный уровни звукового давления;
-
- пиковый уровень звукового давления;
-
- эквивалентный непрерывный уровень звукового давления.
Имеются дополнительные функции в соответствии с МЭК 61252.
Питание шумомеров осуществляется от встроенного аккумулятора, а также от внешнего источника питания постоянного тока (блока питания).

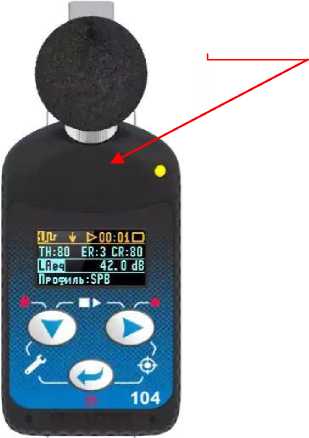

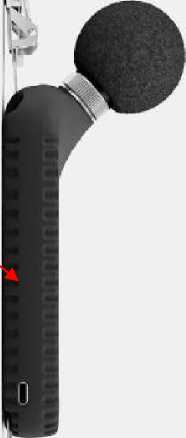

Внешний вид шумомеров с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки


Вид спереди
Место нанесения наклейки со знаком утверждения типа

Вид сбоку
Рисунок 1
Лист № 2
Всего листов 4
шумомеров приведены в таблице 2. Таблица 2 -
Наименование характеристики |
Значение характеристики | |
SV 104 |
SV 104IS | |
Диапазон измерений уровня звукового давления, дБ отн. 20 мкПа |
от 55 до 140 | |
Рабочий диапазон частот, Гц |
от 20 до 10 000 | |
Пределы допускаемой абсолютной погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ |
±1,0 | |
Частотные коррекции |
А, С, Z | |
Временные характеристики |
S, F, I | |
Уровень собственных шумов (частотная коррекция А), дБ, менее |
50 | |
Класс точности по ГОСТ 17187-2010 |
2 | |
Рабочий диапазон центральных частот в режиме 1/1-октавного анализа, Гц |
от 31,5 до 8000 | |
Напряжение постоянного тока при питании от встроенного аккумулятора или внешнего блока питания, В |
5 | |
Масса, г, не более |
100 |
117 |
Габаритные размеры (длинахширинах толщина), мм, не более |
88Х49,5Х19,2 | |
Рабочие условия эксплуатации:
|
от -10 до +50 от 5 до 90 |
