Номер по Госреестру СИ: 65333-16
65333-16 Уровнемеры
(5708)
Назначение средства измерений:
Уровнемеры 5708 (далее - уровнемеры) предназначены для измерений уровня сыпучих материалов в различных емкостях.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Общие сведения
Дата публикации - 30.09.2022
Срок свидетельства - 06.10.2021
Номер записи - 156700
ID в реестре СИ - 379100
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Уровнемер радарный 5601ANAP5B0NE76SPVNRQ4R0259, Уровнемер 5708VENAB2IMSPB4DA, Уровнемер 5708LNNAB2NAHHS, 5708SEVAB2NAHOS, 5708,
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 693 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Уровнемеры (5708)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management GmbH & Co. OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Уровнемеры (5708)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры (5708)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 7700 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 7700 |
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения. Уровнемер обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Наименование ПО |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
4.2.5 (или выше) |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищен циклической контрольной суммой, непрерывно контролируемой системой диагностики. Установленные изготовителем параметры, влияющие на измерение уровня, защищены паролем и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку уровнемера методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 5708
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
Техническая документация фирмы «Emerson Process Management».
Поверка
Поверкаосуществляется по документу МП 65333-16 «ГСИ. Уровнемеры 5708. Методика поверки», утвержденному ФГУП «ВНИИМС » 08.04.2016 г.
Основные средства поверки:
-
- дальномер лазерный GLM 80 Proffesional (Госреестр №50858-12), диапазон измерений расстояний от 0,05 до 80 м, пределы допускаемой абсолютной погрешности ±1,5 мм;
-
- рулетка измерительная 2-го класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на головку винта, ограничивающего доступ к узлам регулировки уровнемера, и в паспорт уровнемера или на свидетельство о поверке.
Изготовитель
«Emerson Process Management GmbH&Co. OHG», Германия Адрес: Argelsriedel Feld 3, D-82234 Wessling, Germany Тел.:+49(0)8153 939-0 Факс: +49(0)8153 939-172 E-mal: Peter.Wagner@Emerson.com
Заявитель
Акционерное общество «Промышленная группа «Метран»
(АО «Промышленная группа «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Тел: (351) 799-51-51
Факс: (351) 799-55-90
E-mail: Info.Metran@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса звуковой волны и получением отраженного от поверхности контролируемой среды эхо-сигнала. По измеренным интервалам времени вычисляется расстояние, проходимое эхо-сигналом, и уровень с учетом направления каждой антенны.
Конструктивно уровнемеры состоят из корпуса с антеннами и блока электроники. Система из трех антенн генерирует низкочастотные акустические сигналы. Встроенный цифровой процессор сигналов осуществляет выборку и анализ эхо-сигналов. Конфигурирование и настройка уровнемеров осуществляются с помощью 4-х кнопочной клавиатуры, расположенной на блоке электроники, или с помощью HART-коммуникатора и программного обеспечения.
Передача результатов измерений из блока электроники осуществляется по интерфейсу RS-485 с поддержкой Modbus или при помощи токового выходного сигнала.
На основе проведенных вычислений, при помощи программного обеспечения, возможно формирование трехмерного изображения поверхности хранящегося продукта на экране удаленного компьютера, а по имеющимся данным о форме и размерах емкости -вычисление объема хранящегося продукта.
В зависимости от функциональных возможностей изготавливаются уровнемеры трех моделей:
-
- модель 5708L предназначена для измерений уровня сыпучих материалов и применяется в узких резервуарах и бункерах;
-
- модель 5708V предназначена для измерений минимального и максимального уровней, а также вычислений среднего значения уровня и вычисления объема хранящегося продукта.
-
- модель 5708S предназначена для измерений уровня, вычисления объема и позволяет формировать трехмерное изображение поверхности хранящегося продукта.

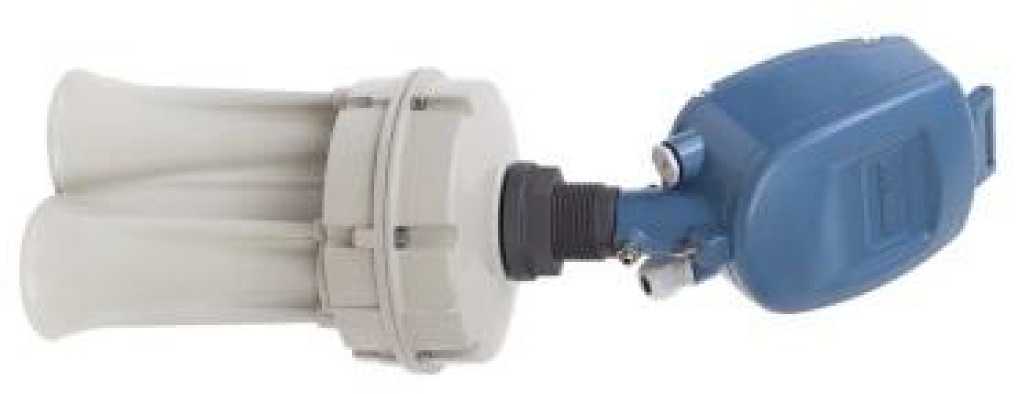

На фото 1 приведен общий вид уровнемера 5708.
Фото 1 - Общий вид уровнемера 5708

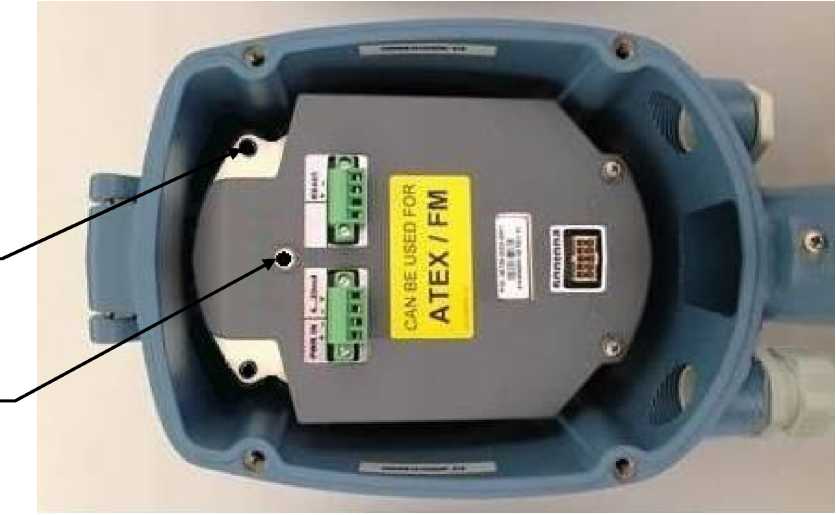

На рисунке 1 приведена схема пломбирования для ограничения доступа к узлам регу-
лировки и элементам конструкции уровнемера.
Место нанесения знака поверки
Пломба изготовителя
Рисунок 1 - Схема пломбирования
Комплект поставки уровнемеров 5708 приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Уровнемер 5708 |
1 шт. |
исполнение по заказу |
|
Комплект кабельных уплотнений и переходников |
1 комплект |
по заказу |
|
Монтажный фланец |
1 шт. |
по заказу |
|
Компакт-диск с программным обеспечением 3D Vision |
1 шт. |
по заказу |
|
Руководство по эксплуатации |
1 шт. | |
|
Паспорт |
1 шт. | |
|
Методика поверки |
1 шт. |
по заказу |
Основные характеристики уровнемеров 5708 приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон измерений уровня, м |
от 0,5 до 70 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня в диапазоне измерений: 0,5 < L < 3 м 3 < L < 20 м 20 < L < 70 м |
±30 мм ±(30 мм + 0,005Ъ) ±(80 мм + 0,005Ъ), где L - измеренное значение уровня, м |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры в емкости от 20 °С, на каждые 10 °С |
0,05 предела основной абсолютной погрешности |
|
Диапазон выходного токового сигнала, мА |
от 4 до 20 |
|
Рабочие условия эксплуатации блока электроники: температура окружающей среды, °С относительная влажность окружающего воздуха, % |
от -40 до +85 от 20 до 85 |
|
Рабочие условия эксплуатации корпуса с антеннами: |
от -40 до +100 |
|
температура в емкости для стандартного исполнения, 0С |
от -40 до +180 от -0,02 до 0,3 |
|
температура в емкости для высокотемпературного исполнения, °С избыточное давление в емкости, МПа | |
|
Виброустойчивость: амплитуда ускорения, м/с2 амплитуда смещения, мм частота, Гц |
19,6 0,150 от 5 до 200 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Напряжение питания постоянного тока, В |
от 18 до 32 |
|
Маркировка взрывозащиты |
I Ex ib [ia] IIB T4 Gb Х Ex ib [ia] IIIC T110°C Da/DbX |
|
Степень защиты оболочки |
IP67 |
|
Масса, кг, не более |
5,6 |
|
Г абаритные размеры, мм, не более |
577x194x214 |
|
Среднее время наработки на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
10 |
