Номер по Госреестру СИ: 65514-16
65514-16 Счётчики аэрозольных частиц
(Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R)
Назначение средства измерений:
Счетчики аэрозольных частиц Lighthouse модификаций Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R (далее - счетчики) предназначены для измерений счетной концентрации частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Аналитический паспорт типа средства измерений
65514-16 — Счётчики аэрозольных частиц
Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R
Компания "Lighthouse Worldwide Solutions"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
18
организаций349
владельцев2
версий2 803
Всего поверок
по агрегатам с 2010 года
299
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
18
Организаций-поверителей
эффективное число: 3.2
349
Владельцев СИ
эффективное число: 26.7
1 155
Экземпляров СИ
по агрегатам владельцев / организаций
73.3%
Периодические поверки
первичные: 14.8%
2.43%
Непригодность
68 извещений
78.7%
Поверки юрлиц
доля в общем объёме
9 222 ₽
Средневзвешенная цена
медиана: 9 410 ₽
100%
Покрытие ценами
расчётный известный объём: 5 182 336 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
365 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 089
Концентрация поверителей
HHI; доля топ-5: 86.3%
375
Концентрация владельцев
HHI; доля топ-5: 31%
152
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 2 803 поверок; пик пришёлся на 2025 год (603).
- Последний завершённый год показал рост на 28% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 28.1%.
- Рынок представлен 18 организациями; концентрация высокая (HHI 3089), доля топ-5 — 86.3%.
- В базе найдено 349 владельцев и 1 155 экземпляров СИ; доля пяти крупнейших владельцев — 31%.
- Средневзвешенная цена поверки — 9 222 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 5 182 336 руб.
- Доля извещений о непригодности составляет 2.43% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 365 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 603
Долгосрочный CAGR: 28.1%
Активных версий: 1
Ценовой диапазон: 4 883–14 940 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 194 | 390 | 2,01 |
| ООО "СМИН" | Юридические лица | 62 | 104 | 1,68 |
| АО "Фармасинтез" | Юридические лица | 54 | 58 | 1,07 |
| ООО "СПУТНИК ТЕХНОПОЛИС" | Юридические лица | 26 | 104 | 4,00 |
| АО "РЕШЕТНЁВ" | Юридические лица | 22 | 35 | 1,59 |
| ООО "РУЗФАРМА" | Юридические лица | 18 | 53 | 2,94 |
| АО "НПП "Исток" им. Шокина" | Юридические лица | 16 | 35 | 2,19 |
| ОАО "Дальхимфарм" | Юридические лица | 15 | 53 | 3,53 |
| АО "ГЕНЕРИУМ" | Юридические лица | 15 | 35 | 2,33 |
| ООО НПЦ "Клинрум Инструментс" | Юридические лица | 15 | 17 | 1,13 |
| ООО "ГЕРОФАРМ" | Юридические лица | 13 | 40 | 3,08 |
| АО "Р-Фарм" | Юридические лица | 12 | 16 | 1,33 |
| ООО "Диаэм" | Юридические лица | 12 | 12 | 1,00 |
| АО "ИСС" | Юридические лица | 11 | 11 | 1,00 |
| ООО "ВОСТОК ПОСТ" | Юридические лица | 10 | 40 | 4,00 |
| ООО "Фирн М" | Юридические лица | 10 | 32 | 3,20 |
| ФКП "Курская биофабрика" | Юридические лица | 10 | 29 | 2,90 |
| ПАО "Биосинтез" | Юридические лица | 10 | 25 | 2,50 |
| ОАО "Биосинтез" | Юридические лица | 10 | 19 | 1,90 |
| Юр. Лицо | Юридические лица | 10 | 11 | 1,10 |
| АО "НПО "МИКРОГЕН" | Юридические лица | 9 | 18 | 2,00 |
| ООО "БАЗИС ГРУПП" | Юридические лица | 9 | 9 | 1,00 |
| АО "Алтегра" | Юридические лица | 8 | 32 | 4,00 |
| Филиал АО "ЦЭНКИ" - КЦ "Восточный" | Юридические лица | 8 | 21 | 2,63 |
| ООО «Рузфарма», ИНН 5075017297 | Юридические лица | 8 | 16 | 2,00 |
| ФКП «Курская биофабрика» | Юридические лица | 8 | 8 | 1,00 |
| ОАО «Дальхимфарм», ИНН 2702010564 | Юридические лица | 8 | 8 | 1,00 |
| ФГБУ "ВНИИЗЖ" | Юридические лица | 7 | 23 | 3,29 |
| ПАО "Акционерное Курганское общество медицинских препаратов и изделий "Синтез" | Юридические лица | 7 | 16 | 2,29 |
| Акционерное общество "Научно-производственное объединение по медицинским иммунобиологическим препаратам "Микроген" | Юридические лица | 7 | 10 | 1,43 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ad4d246b-f3e6-59a2-4733-051b9bd31264 | 65514-16 | 2021-10-13 | — | актуальная |
| c5900fa0-38f1-855a-aab5-41d013867bba | 65514-16 | 2020-05-07 | 2021-10-13 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

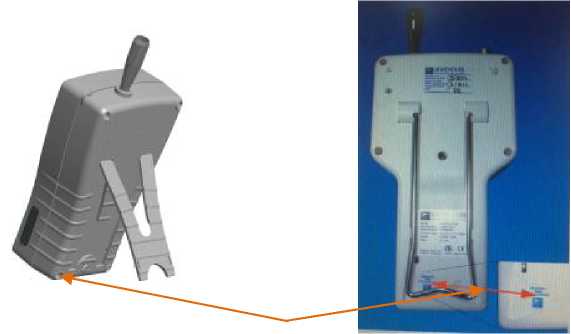

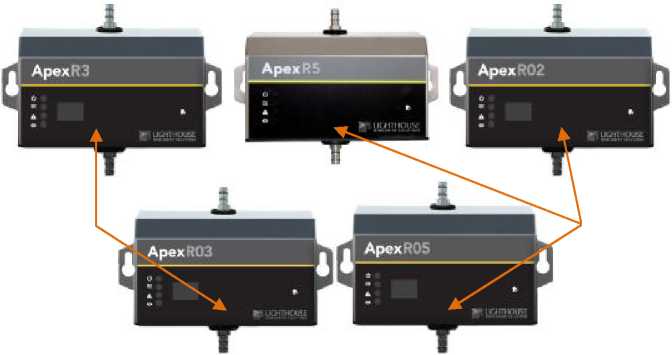

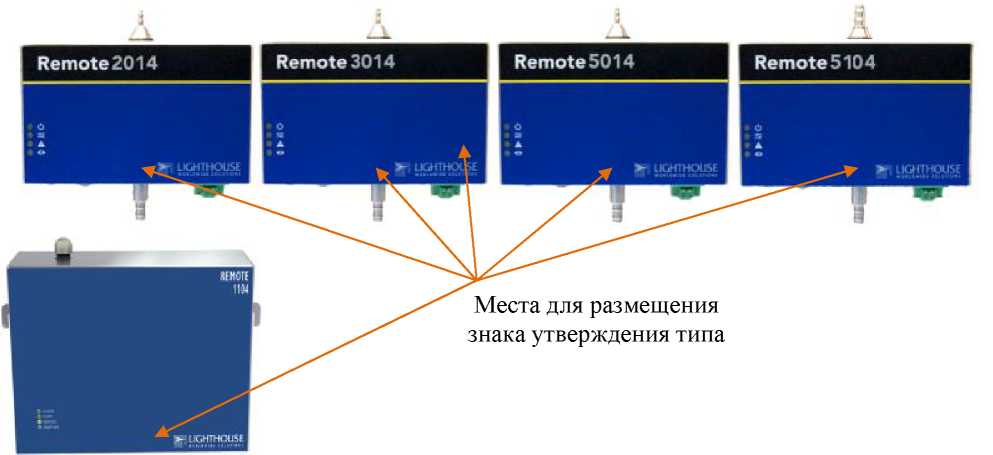

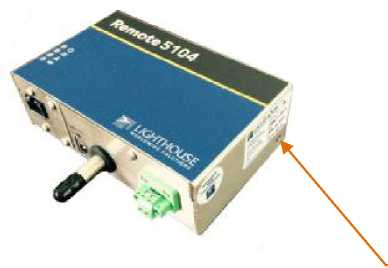

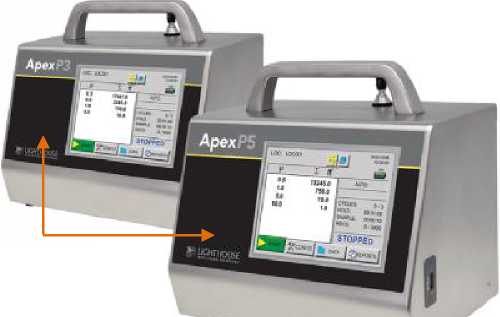

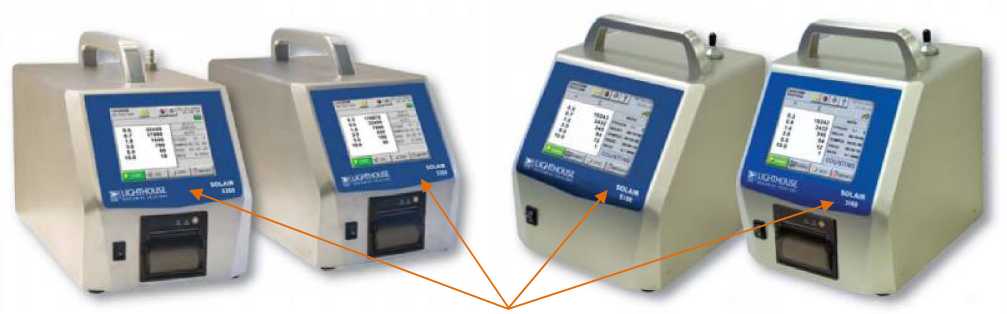

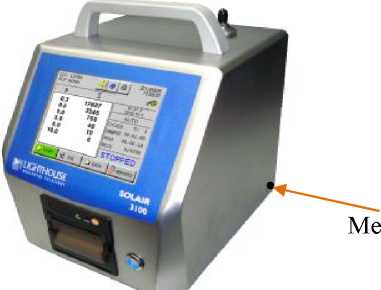

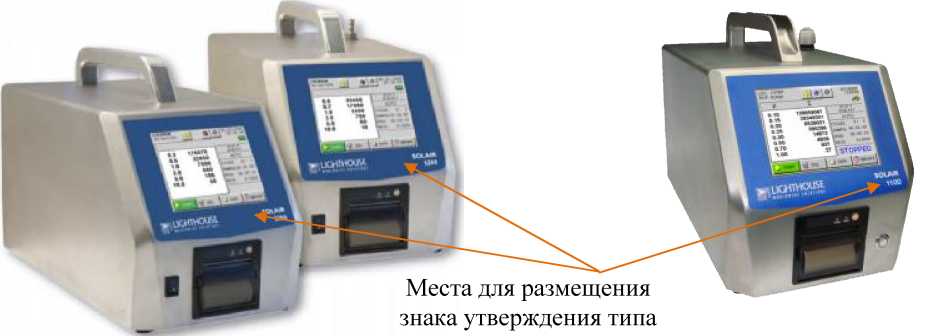

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 3
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 4
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 5
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 6
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 7
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 8
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 9
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 10
Общие сведения
Дата публикации - 13.10.2021
Срок свидетельства - 27.10.2026
Номер записи - 156908
ID в реестре СИ - 379308
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R, модификации Lighthouse Apex R5, модификации Lighthouse Solair 3100, Lighthouse Solair 3100, модификации Lighthouse Handheld 3016, модификации Lighthouse Remote 5104, Lighthouse мод. Lighthouse Solair 3100, Lighthouse мод. Lighthouse Handheld 3016, Lighthouse Remote (5014P), Lighthouse Remote 5014Р, модификации Lighthouse Solair 3350, модификации Lighthouse Remote 5104V, модификации Lighthouse Apex R5p, Lighthouse Apex R5, модификации Lighthouse Solair 3100E, мод. Lighthouse Solair 3100, модификации Lighthouse Handheld 5016, Lighthouse Handheld 3016, модификации Lighthouse Solair 3100, Handheld 5016
Производитель
Изготовитель - Компания "Lighthouse Worldwide Solutions"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 2803
Выдано извещений - 68
Кол-во периодических поверок - 2055
Кол-во средств измерений - 1049
Кол-во владельцев - 227
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
№2226 от 2021.10.08 О внесении изменений в сведения об утвержденных типах средств измерений в части продления сроков действия СИ
Наличие аналогов СИ: Счётчики аэрозольных частиц (Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65514-16 Счётчики аэрозольных частиц (Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R) Компания "Lighthouse Worldwide Solutions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
49170-12 Счётчики аэрозольных частиц (АССЧ) ООО "АэроНаноТех" (РОССИЯ г.Москва) |
|
65514-16 Счётчики аэрозольных частиц (Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R) Компания "Lighthouse Worldwide Solutions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
78323-20 Счётчики аэрозольных частиц (АэроПлюс) Общество с ограниченной ответственностью Научно-производственное отделение «ЭКО-ИНТЕХ» (ООО НПО «ЭКО-ИНТЕХ») (РОССИЯ г. Москва) |
Все средства измерений Компания "Lighthouse Worldwide Solutions"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65514-16 27.10.2026 |
Счётчики аэрозольных частиц, Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R Компания "Lighthouse Worldwide Solutions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77595-20 25.02.2030 |
Счётчики аэрозольных частиц, Lighthouse Компания "Lighthouse Worldwide Solutions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Счётчики аэрозольных частиц (Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 119 | 15 | 1 | 108 | 0 | 109 | 1 | 108 | |
| ФГУП "ЦЭНКИ" (RA.RU.311727) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 577 | 25 | 37 | 521 | 34 | 508 | 32 | 471 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЦЭНКИ" (RA.RU.311727) | 88 | 28 | 0 | 88 | 1 | 23 | 0 | 23 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 45 | 5 | 5 | 40 | 3 | 42 | 5 | 37 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 12 | 1 | 11 | 0 | 12 | 1 | 11 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1418 | 188 | 368 | 1005 | 22 | 1347 | 367 | 980 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 157 | 0 | 152 | 5 | 70 | 0 | 70 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 147 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 31 | 15 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 89 | 23 | 2 | 87 | 3 | 51 | 2 | 49 |
Стоимость поверки Счётчики аэрозольных частиц (Lighthouse мод. Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
12450 | 8908 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
5365 | 8908 |
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой «Lighthouse Worldwide Solutions». Встроенное ПО является метрологически значимым. Его основные функции: управление процессом измерений, обработка сигналов с фотоприемника, хранение и представление результатов измерений (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P).
Внешние ПО (LMS Express, LMS Express RT), используемое для отображения данных счетчиков, не является метрологически значимыми и не оказывает влияние на результаты измерений.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware v 3.6 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.6 |
|
Цифровой идентификатор ПО (контрольная |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Идентификационные данные встроенного ПО отображаются на дисплеях счетчиков (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P) в статусном окне ПО и на экранах внешних устройств при подключении к ним счетчиков (мододификации Lighthouse Remote и Lighthouse Apex R).
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на передние панели счетчиков в виде наклеек и на титульные листы руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам аэрозольных частиц Lighthouse модификаций Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу Р 50.2.047-2005 «ГСИ. Счетчики аэрозольных частиц. Методика поверки»
Основные средства поверки:
- государственный рабочий эталон единицы счетной концентрации аэрозольных частиц размером от 0,1 до 10 мкм в диапазоне от 100 до 107 дм-3, рег. № ZZT.0024-2013;
- расходомер-счетчик газа РГТ-5, регистрационный номер в Федеральном
информационном фонде 51713-12;
- расходомер-счетчик газа РГТ-7, регистрационный номер в Федеральном
информационном фонде 51713-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания «Lighthouse Worldwide Solutions», США
Адрес: 47300 Kato Road, Fremont, California 94538, USA
Тел.: + 1 (510) 438-0500; + 1 (800) 945-5905
Факс: + 1 (510) 438-3840
Http: //www.golighthouse.com
Заявитель
Общество с ограниченной ответственностью Научно-производственный центр «Клинрум Инструментс» (ООО НПЦ «Клинрум Инструментс»)ИНН 7734650950
Юридический и фактический адрес: 123182, г. Москва, пл. Академика Курчатова, д.2, стр. 1
Почтовый адрес: 123060, г. Москва, а/я 32
Тел.: 8(499) 196-77-27, 8(499) -75-94
Факс: 8(499) 196-77-27
E-mail: clri@clri.ru
Http: //www.clri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно счетчики выполнены в виде единого блока, включающего измерительную часть, микропроцессорное устройство, встроенный вакуумный насос c контролем расхода (кроме некоторых модификаций Lighthouse Remote и Lighthouse Apex R, оборудованных внешним побудителем расхода). Основными элементами измерительной части являются: источник излучения (лазерный диод), фокусирующая оптическая система, рабочий объем и фотоприемник. Вакуумным насосом осуществляется прокачка пробы воздуха/газа через рабочий объем счетчиков. Микропроцессорное устройство обрабатывает измерительные сигналы, полученные с фотоприемника. Результаты измерений отображаются непосредственно на сенсорном дисплее счетчиков (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P) и на экранах внешних устройств (модификации Lighthouse Remote и Lighthouse Apex R), а также могут распечатываться встроенным принтером (модификации Lighthouse Solair). Подсоединение к внешним устройствам осуществляется через интерфейсы RS-232/485, USB, Ethernet, а также через аналоговый токовый выход. Для отображения результатов на внешних устройствах используются программы LMS Express, LMS Express RT.
Питание счетчиков осуществляется от сети переменного тока через адаптер и (или) от аккумуляторной батареи.
Принцип действия счетчиков основан на регистрации рассеянного аэрозольными частицами оптического излучения.
Частицы, попадая с пробой воздуха/газа в освещенный рабочий объем, рассеивают лазерное излучение, которое регистрируется фотоприемником в телесном угле близком к 2p. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а
количество импульсов определяет число аэрозольных частиц. С учетом расхода пробы рассчитывается счетная концентрация аэрозольных частиц. Результаты измерений
представляются в интегральной и дифференциальной форме.
Модификации счетчиков отличаются исполнением корпуса, способом эксплуатации, наличием встроенного или внешнего пробоотборного насоса, диапазонами измерений счетной концентрации аэрозольных частиц, значениями объемного расхода пробы, габаритными размерами и массой. В зависимости от исполнения модификации счетчиков имеют численные обозначения и дополнительную буквенную индексацию. Численные обозначения модификаций (Lighthouse Handheld 2016, 3013, 3016, 5016; Lighthouse Solair 1100, 3100, 3200, 3350, 5100, 5200, 5350; Lighthouse Apex P3, P5; Lighthouse Remote 110х, 201х, 301х, 501х, 310х, 510х, Lighthouse Apex R3; R5; R02; R03; R05) указывают на минимальное пороговое значение,
количество измерительных каналов и номинальный объемный расход пробы. Дополнительная буквенная индексация (P, LD, V, PN, IAQ) указывает на конструктивные особенности счетчиков, не влияющие на их метрологические характеристики.
Внешний вид счетчиков и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 - 6. Схемы пломбировки счетчиков доступа представлены на рисунках 7 - 11.
I пот несанкционированного
Места для размещения знака утверждения типа
Рисунок 1 - Внешний вид счетчиков Lighthouse Handheld
Места для размещения знака утверждения типа
Места для размещения знака утверждения типа
I
Рисунок 2 - Внешний вид счетчиков Lighthouse Solair
Места для размещения знака утверждения типа
У
X
Рисунок 3 - Внешний вид счетчиков Lighthouse Apex P
LIGHIH0USE
Места для размещения знака утверждения типа
Remote 3014
Remote5014
Remote 5104
Remote2014
► LIGHTHOUSE
— > LIGHTHOUSE
Рисунок 4 - Внешний вид счетчиков Lighthouse Remote хххх без встроенного пробоотборного насоса
|
НИОТЕ 11W | ||
|
>rLfC |
.нтнсим | |
KNOTS WF
LK»™’00?? I
Места для размещения знака утверждения типа
Рисунок 5 - Внешний вид счетчиков Lighthouse Remote ххххР со встроенным пробоотборным насосом
Места для размещения знака утверждения типа
Места для размещения знака утверждения типа
Рисунок 6 - Внешний вид счетчиков Lighthouse Apex R

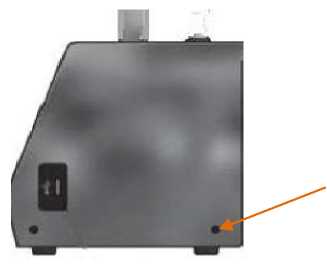

Места пломбировки
Рисунок 7 - Схемы пломбировки счетчиков Lighthouse Handheld
Рисунок 8 - Схемы пломбировки счетчиков Lighthouse Solair
Место пломбировки
Рисунок 9 - Схемы пломбировки счетчиков Lighthouse Apex P
«НОТЕ ’W
Места пломбировки
Рисунок 10 - Схемы пломбировки счетчиков Lighthouse Remote
ApexR5
>• LCHIHUUSL
Место пломбировки
^UGHTHOUX
Рисунок 11 - Схемы пломбировки счетчиков Lighthouse Apex R
Комплект поставки счетчиков приведен в таблице 5.
Таблица 5 - Комплект поставки
|
Наименование |
Количество |
Примечание |
|
1 Счетчик аэрозольных частиц Lighthouse Handheld, или Lighthouse Solair, или Lighthouse Apex Р, или Lighthouse Remote, или Lighthouse Apex R |
1 |
модификация счетчика указывается при заказе |
|
2 Изокинетический пробоотборник |
1 |
для модификаций Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P |
|
3 Фильтр тонкой очистки |
1 | |
|
4 Сетевой адаптер |
1 | |
|
5 Соединительный кабель RS 232 или USB |
1 | |
|
6 Шнур электропитания |
1 | |
|
7 Программное обеспечение LMS Express, LMS Express RT (CD диск) |
1 | |
|
8 Руководство по эксплуатации |
1 | |
|
9 Паспорт |
1 |
Основные метрологические и технические характеристики счетчиков приведены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики
|
Исполнение счетчика Lighthouse |
Диапазон пороговых* значений, мкм |
Количество измерительных каналов, не более |
Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 |
Объемный расход, дм3/мин | |
|
Handheld |
2016 |
от 0,2 до 2,0 |
6 |
от 10 до 140000 |
2,83±0,15 |
|
3013 |
от 0,3 до 10,0 |
3 | |||
|
3016 |
от 0,3 до 25,0 |
6 | |||
|
3016 IAQ |
от 0,3 до 10,0 |
6 | |||
|
5016 |
от 0,5 до 25,0 |
6 | |||
|
Solair |
1100 |
от 0,1 до 5,0 |
8 |
от 10 до 17000 |
28,3±1,4 |
|
3100 |
от 0,3 до 25,0 |
8 |
от 10 до 35000 |
28,3±1,4 | |
|
3200 |
от 0,3 до 25,0 |
8 |
от 10 до 24000 |
56,6±2,8 или 50,0±2,0 | |
|
3350 |
от 0,3 до 25,0 |
8 |
от 10 до 14000 |
100,0±5,0 | |
|
5100 |
от 0,5 до 25,0 |
8 |
от 10 до 35000 |
28,3±1,4 | |
|
5200 |
от 0,5 до 25,0 |
8 |
от 10 до 24000 |
56,6±2,8 или 50,0±2,0 | |
|
5350 |
от 0,5 до 25,0 |
8 |
от 10 до 14000 |
100,0±5,0 | |
|
Apex P |
3 |
от 0,3 до 10,0 |
4 |
от 10 до 17000 |
28,3±1,4 |
|
5 |
от 0,5 до 10,0 |
4 | |||
|
Remote |
110x |
от 0,1 до 5,0 |
8 |
от 10 до 17000 |
28,3±1,4 |
|
201x |
от 0,2 до 2,0 |
4 |
от 10 до 70000 |
2,83±0,15 | |
|
301x |
от 0,3 до 25,0 |
4 | |||
|
501x |
от 0,5 до 25,0 |
4 | |||
|
310x |
от 0,3 до 25,0 |
4 |
от 10 до 17000 |
28,3±1,4 | |
|
510x |
от 0,5 до 25,0 |
4 | |||
|
Apex R |
3 |
от 0,3 до 5,0 |
4 |
от 10 до 17000 |
28,3±1,4 |
|
5 |
от 0,5 до 10,0 |
4 | |||
|
02 |
от 0,2 до 2,0 |
4 |
2,83±0,15 | ||
|
03 |
от 0,3 до 5,0 |
4 | |||
|
05 |
от 0,5 до 10,0 |
4 | |||
Примечания.
1* - Пороговые значения измерительных каналов соответствуют минимальным размерам частиц, регистрируемых в этих каналах. Количество и пороговые значения измерительных каналов устанавливаются изготовителем по заказу.
2 Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов
Таблица 3 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
±20 |
|
Собственный фон, дм-3, не более |
1 за 5 мин |
|
Напряжение питания, В:
|
220±22 |
|
Apex R) |
24,0±1,2 |
|
- от аккумуляторной батареи: Lighthouse Handheld (кроме Lighthouse Handeld 3013) |
7,8±0,4 |
|
Lighthouse Solair |
15,0±0,8 |
|
Потребляемая мощность счетчиков, работающих от сети переменного тока, В\А, не более: Lighthouse Handheld |
15 |
|
Lighthouse Solair, Apex P |
250 |
|
Рабочие условия применения: | |
|
диапазон температур окружающей среды, °С |
от +15 до +35 |
|
относительная влажность, % |
от 45 до 80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Масса и габаритные размеры
|
Исполнение счетчика Lighthouse |
Масса, кг, не более |
Габаритные размеры (длина х ширина х высота), мм, не более | |
|
Handheld |
2016; 3016; 5016 |
1,0 |
223 х 127 х 64 |
|
3013 |
0,68 |
105 х 51 х 170 | |
|
Solair |
1100; 3200; 5200; 3350; 5350 |
11,8 |
370 х 200 х 260 |
|
3100; 5100 |
6,8 |
241 х 203 х 260 | |
|
Apex P |
3, 5 |
4,8 |
229 х 170 х 215 |
|
Remote (без встроенного пробоотборного насоса) |
201x, 301x, 501x, 310x; 510х |
0,57 |
455 х 131 х 83 |
|
110x |
3,2 |
85 х 268 х 195 | |
|
Remote (со встроенным пробоотборным насосом) |
201хР,301хР, 501хР |
1,5 |
229 х 89 х 153 |
|
310хР, 510хР |
5,6 |
242 х 166 х 217 | |
|
Apex R |
3, 5 |
0,73 |
74 х 163 х 117 |
|
02, 03, 05 |
0,63 | ||
