Сведения о средстве измерений: 65991-16 Колонки раздаточные сжиженного газа

Номер по Госреестру СИ: 65991-16
65991-16 Колонки раздаточные сжиженного газа
(Helix LPG)

Назначение средства измерений:
Колонки раздаточные сжиженного газа Helix LPG предназначены для измерений объёма сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003 при заправке автомобильных транспортных средств.

сертификация программного обеспечения
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 1
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 2
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 3
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 4
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 5
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 6
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 6

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 16.12.2021
Номер записи - 157406
ID в реестре СИ - 379806
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. 1000 LPG С(NL/ID)11-21L, Helix серия LPG 1000S(NL/ID)11-21L, Helix LPG 1000S(NL/ID)11-2, Helix LPG 1000 S(NCID), Helix LPG 1000, Helix LPG, Helix 1000LPGS(NL/ID)11-21L, Helix 1000LPG, Helix 1000 LPG С(NL/ID)11-21L,

Производитель

Изготовитель - Фирма "Wayne Fueling Systems Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 11
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2810 дн.

Приказы РСТ, где упоминается данный тип СИ

№1907 от 2016.12.16 Об утверждении типов СИ (45 позиций)

Наличие аналогов СИ: Колонки раздаточные сжиженного газа (Helix LPG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Wayne Fueling Systems Sweden AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
59597-14
24.12.2019
Колонки топливораздаточные, Helix (мод. 1000, 2000, 4000, 5000, 6000)
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
1 год
65990-16
16.12.2021
Колонки раздаточные, Helix серии AdBlue
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
МП
1 год
65991-16
16.12.2021
Колонки раздаточные сжиженного газа, Helix LPG
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
МП
1 год
66798-17
01.03.2022
Колонки раздаточные сжатого природного газа, Helix серии 6000 CNG
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
МП
1 год
68934-17
23.10.2022
Колонки раздаточные комбинированные топлива и сжиженного газа, Helix 6000 B2B LPG
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
МП
1 год
71848-18
11.07.2023
Колонки раздаточные комбинированные топлива и жидкости, AdBlue Helix 6000 B2B AdBlue
Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ )
ОТ
МП
1 год

В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.

Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.

Бесплатный

Кто поверяет Колонки раздаточные сжиженного газа (Helix LPG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • Helix LPG
  • Helix 1000LPG
  • Helix LPG 1000
  • Helix серия LPG 1000S(NL/ID)11-21L
  • Helix 1000 LPG С(NL/ID)11-21L
  • Helix 1000LPGS(NL/ID)11-21L
  • мод. 1000 LPG С(NL/ID)11-21L
  • 28 0 23 0 23 0 23
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • Helix LPG 1000 S(NCID)
  • Helix LPG 1000S(NL/ID)11-2
  • 2 0 2 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Helix 1000LPG
  • Helix LPG
  • 10 0 0 0 0 0 0
    ФБУ «УРАЛТЕСТ»
    (RA.RU.311249)
    РСТ
  • Helix LPG
  • 8 0 0 0 0 0 0

    Стоимость поверки Колонки раздаточные сжиженного газа (Helix LPG)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    1167 1187
    ФБУ Красноярский ЦСМ
    Красноярский край
    1299 1187
    ФБУ Марийский ЦСМ
    Республика Марий Эл
    1209 1187
    ФБУ УРАЛТЕСТ
    Свердловская область
    1074 1187

    Программное обеспечение

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    iGEM SW ver. 12.XX

    Номер версии (идентификационный номер) ПО

    12.XX

    Цифровой идентификатор ПО (контрольная сумма)

    555F

    Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений колонок раздаточных сжиженного газа Helix LPG - «средний» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.

    Поверка

    осуществляется по документу РТ-МП-3187-449-2016 «ГСИ. Колонки раздаточные сжиженного газа Helix LPG. Методика поверки», утверждённому ФБУ «Ростест - Москва» 30.06.2016 г.

    Основные средства поверки:

    - мерник металлический технический передвижной шкальный 1-го класса для сжиженных газов ММТСГ-1М, Госреестр № 14574-02.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке или в паспорт, на электронный блок, и измеритель объёма поршневого типа LPG6000 или расходомер массовый LPGmass.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжиженного газа Helix LPG

    Техническая документация фирмы «Wayne Fueling Systems Sweden AB», Швеция.

    Изготовитель


    Фирма «Wayne Fueling Systems Sweden AB», Швеция
    Hanogatan 10, Box 50559, SE-202 15 Malmo, Sweden
    Тел.: +46 40 360 500; Факс: +46 40 150 381

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр., 31
    Тел.: +7 (495) 544 00 00
    web: http://www.rostest.ru; E-mail: info@rostest.ru

    Принцип действия колонок состоит в следующем: сжиженный газ из резервуара насосом под давлением через сепаратор с газоотделителем и фильтром поступает в измеритель объема поршневого типа (LPG6000, Petrolmeccanica s.r.l., Италия) или расходомер массовый LPGmass. Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав сжиженный газ поступает в баллоны заправляемого автотранспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.

    Информация о количестве газа, прошедшего через измеритель объёма, поступает в электронный блок, на цифровом табло которого отображается количество выданного газа, его цена и стоимость.

    Сброс показания выданного объёма топлива в нулевое положение производится автоматически при снятии раздаточного рукава с колонки.

    Колонки состоят из следующих основных элементов: корпуса, измерительного блока, блока электроники, раздаточного рукава.

    Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть установлен электромеханический счётчик суммарного объёма.

    Обозначения колонок: Helix серия LPG X123) Х4 Х5 Х6 Х7 Х8,

    где указывается:

    серия - 1000 или 6000 (серия 6000 отличается конструкцией и более широким выбором опций); Xi - тип стойки:

    C - тип C-образного вида;

    S - малогабаритный.

    Х2 - конструкция (используется один или более символов для обозначения в зависимости от заказанной комплектации):

    N - узкая;

    H - верхний шланг;

    L - нижний шланг.

    Х3 - расположение:

    ID - островная, двусторонний пользовательский интерфейс;

    IS - островная, односторонний пользовательский интерфейс;

    LM - ориентация шлангов на проезд зеркально;

    Х4 - количество входов: от 1 до 5.

    Х5 - количество выходов: от 1 до 8.

    X6 - количество гидравлических блоков: от 0 до 5

    X7 - количество раздаточных рукавов / кранов на одной стороне:

    1 цифра - симметричное расположение; одинаковое количество выходов и скоростей отпуска со сторон А и Б;

    2 цифры - асимметричное расположение; разное количество выходов или скоростей отпуска с каждой из сторон А и Б; первая цифра - сторона А, вторая цифра - сторона Б;

    Х8 - базовые технические характеристики:

    используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:

    L - LPG сжиженный газ;

    M - мультимедиа;

    P - платежный модуль;

    T - платежный терминал и другие обозначения.

    Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.

    Внешний вид колонок представлен на рисунке 1.

    Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru
    Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru

    а )                                          б)

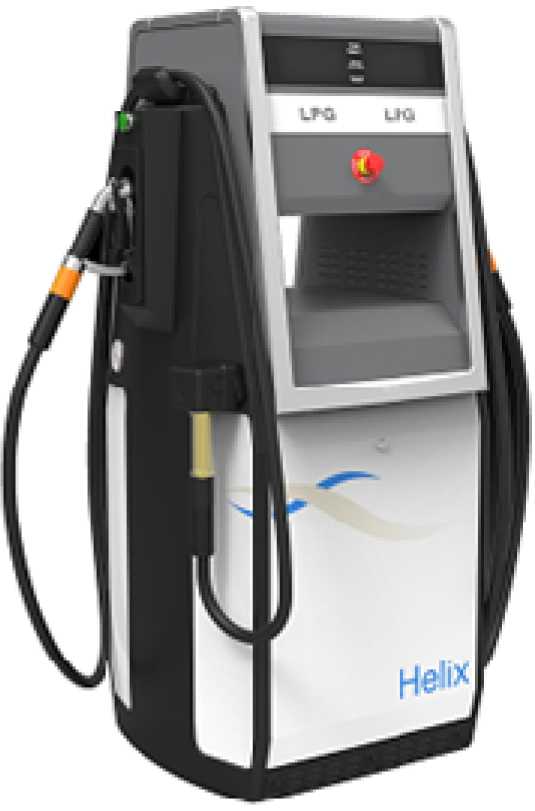

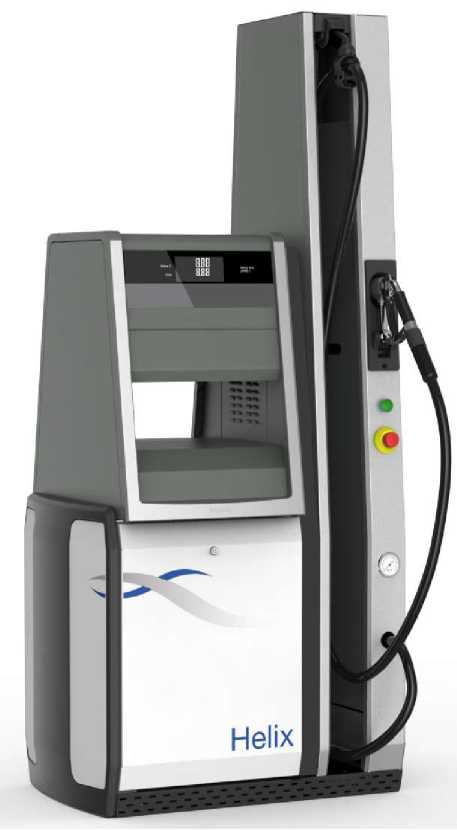

    Рисунок 1 - Колонки раздаточные сжиженного газа Helix LPG: а) Helix 1000 малогабаритный; б) Helix 6000 C-образного вида

    Схемы нанесения знака поверки представлены на рисунках 2 - 3.

    Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru

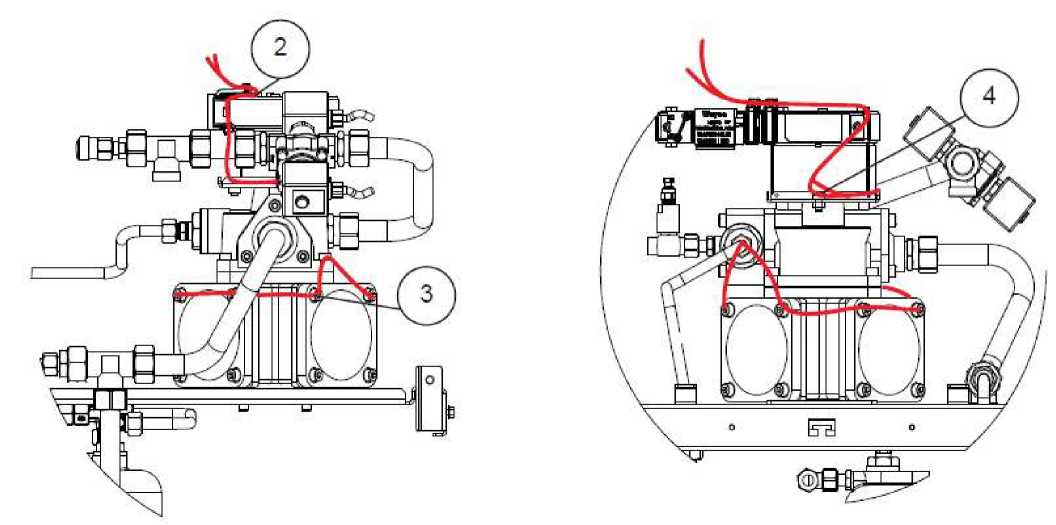

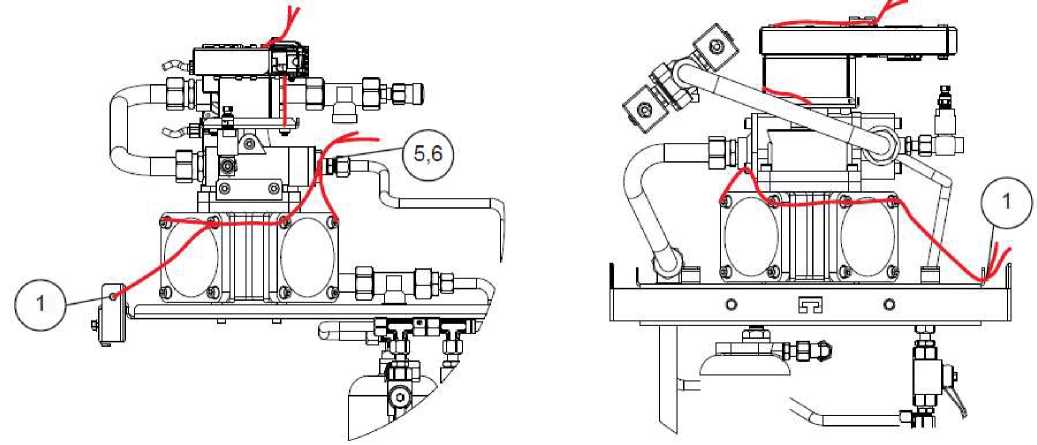

    Рисунок 2 - Схема нанесения знака поверки на LPG6000

    Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru

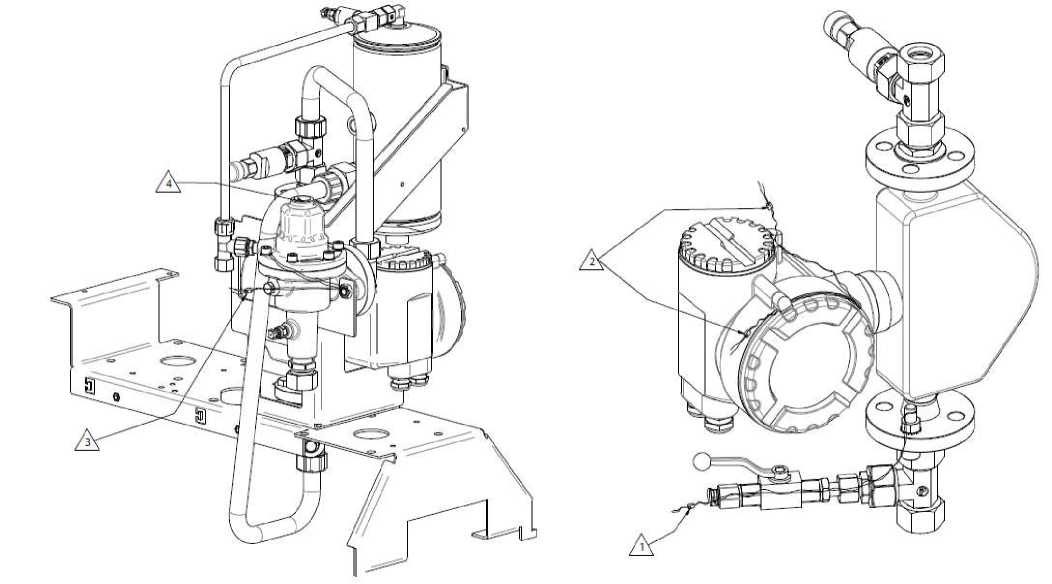

    Рисунок 3 - Схема нанесения знака поверки на LPGmass

    Внешний вид. Колонки раздаточные сжиженного газа (Helix LPG), http://oei-analitika.ru

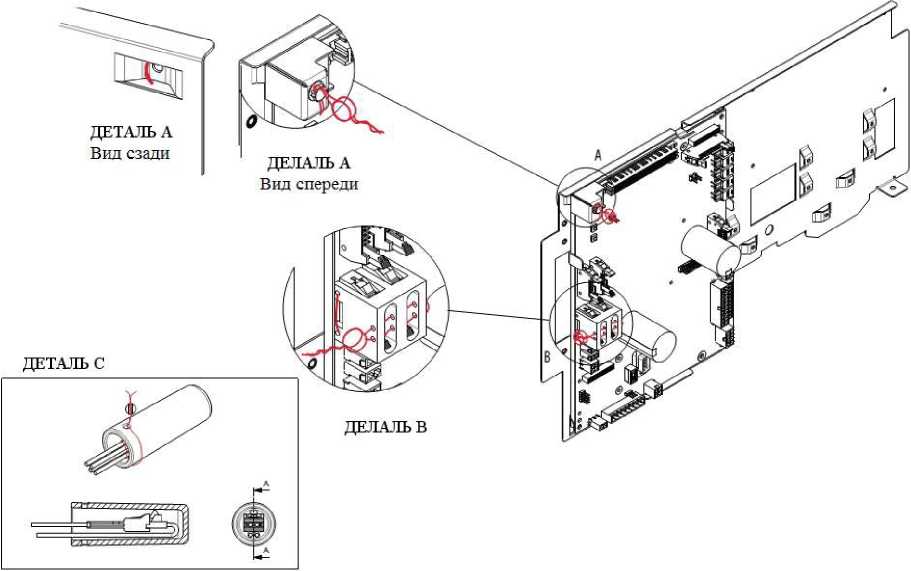

    Рисунок 4 - Схема нанесения знака поверки на электронный блок


    Комплектность приведена в таблице 3.

    Таблица 3-

    Наименование

    Количество

    Колонка раздаточная сжиженного газа Helix LPG

    1 шт.

    Руководство пользователя

    1 экз.

    Паспорт

    1экз.

    Методика поверки РТ-МП-3187-449-2016

    1 экз.

    Сведения о методиках (методах) измерений отсутствуют.


    приведены в таблице 2.

    Таблица 2-

    Наименование параметра

    Значение

    Номинальный расход, л/мин

    50

    Наименьший расход, л/мин

    5

    Минимальная доза выдачи топлива, л

    5

    Пределы допускаемой основной относительной погрешности измерений объёма при температуре окружающей среды и топлива (20±5) °С, %

    ±1

    Пределы допускаемой дополнительной относительной погрешности измерений объёма при температуре, отличной от (20±5) °С, в пределах температур окружающей среды и топлива от минус 40 до плюс 60 °С, %

    ±1

    Максимальное давление сжиженного газа, МПа

    1,8

    Минимальное давление сжиженного газа, МПа

    1,0

    Напряжение электропитания, В

    +10%

    230 -15%

    Потребляемая мощность, Вт, не более

    450

    Масса, кг, не более

    180

    Габаритные размеры, мм, не более

    2200x2250x670

    Условия эксплуатации:

    • -  относительная влажность, %

    • -  атмосферное давление, кПа

    • -  температура окружающей среды, °С

    до 95 от 84,0 до 106,7 от -40 до +60

    Маркировка взрывозащиты

    II Gb IIA T3 X
