Номер по Госреестру СИ: 66001-16
66001-16 Комплексы измерительные
(Touchpoint Plus, Touchpoint Pro)
Назначение средства измерений:
Комплексы измерительные Touchpoint Plus, Touchpoint Pro (далее - комплексы) предназначены для измерения сигналов от газоанализаторов и датчиков газов, преобразования их в измеряемые газоанализаторами и датчиками величины, формирования сигналов диспетчерского управления и сигнализации.

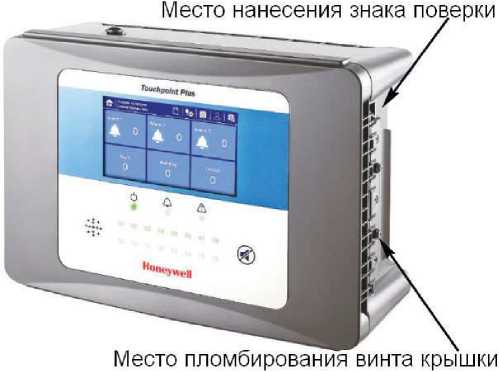

Внешний вид.
Комплексы измерительные
Рисунок № 1

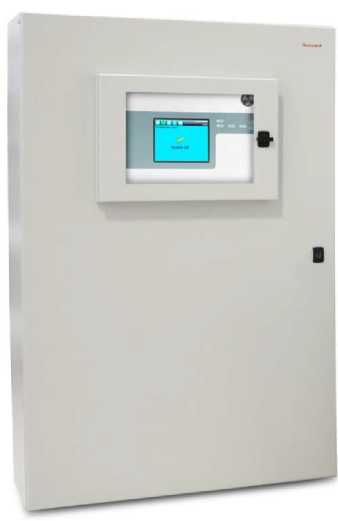

Внешний вид.
Комплексы измерительные
Рисунок № 2

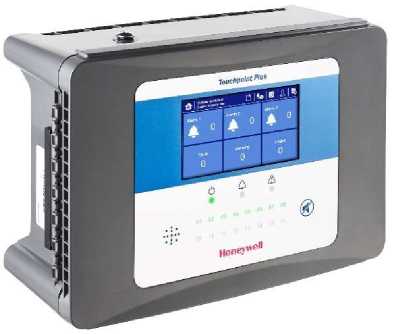

Внешний вид.
Комплексы измерительные
Рисунок № 3

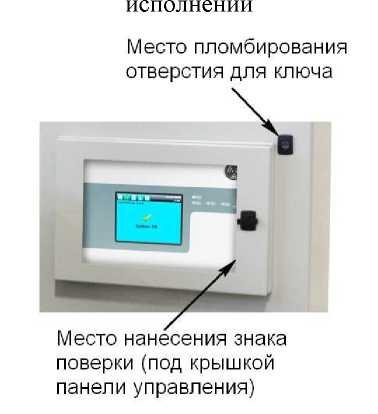

Внешний вид.
Комплексы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.12.2026
Номер записи - 157419
ID в реестре СИ - 379819
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификация Touchpoint Plus, Touchpoint Pro, Touchpoint Plus, Touchpoint PIus,
Производитель
Изготовитель - Фирма "Honeywell Analytics Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 40
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 958 дн.
Приказы РСТ, где упоминается данный тип СИ
№1350 от 2025.07.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1732 от 2025.08.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1907 от 2016.12.16 Об утверждении типов СИ (45 позиций)
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Комплексы измерительные (Touchpoint Plus, Touchpoint Pro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Honeywell Analytics Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41009-09 01.08.2014 |
Датчики горючих и токсичных газов стационарные, APEX и Satellite XT Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41022-09 22.08.2019 |
Датчики концентрации углеводородов инфракрасные стационарные, Searchpoint Optima Plus Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41452-09 01.10.2014 |
Детекторы газов инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42539-09 12.12.2019 |
Газоанализаторы портативные многокомпонентные, Impact, Impact Pro, Impulse X4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
43117-09 12.12.2019 |
Датчики горючих и токсичных газов стационарные, Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD), Signalpoint (Signalpoint, Signalpoint Pro) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43525-09 10.12.2019 |
Датчики оптические трассовые, Searchline Excel (мод. Long, Short, Medium, Cross Duct) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43528-09 12.12.2019 |
Детекторы токсичных газов стационарные, Series 3000 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43971-10 01.04.2030 |
Преобразователи универсальные, XNX Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44419-10 01.04.2025 |
Системы измерительные газоаналитические , Unipoint, Touchpoint 1, Touchpoint 4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45103-10 01.04.2025 |
Системы измерительные газоаналитические , 57 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46107-10 01.04.2030 |
Датчики горючих и токсичных газов стационарные, АРЕХ, SATELLITE ХТ Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
58837-14 |
Газосигнализаторы инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
61530-15 01.04.2030 |
Газоанализаторы портативные, BW мод. GasAlertClip Extreme, GasAlertExtreme, GasAlertQuattro, GasAlertMicroClip, GasAlertMax XT II, GasAlertMicro5, Clip Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61878-15 01.04.2030 |
Датчики горючих газов стационарные, Searchpoint Optima Plus XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62238-15 01.04.2030 |
Газоанализаторы стационарные одноканальные, MIDAS Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62294-15 20.07.2025 |
Газоанализаторы портативные, RAE Systems мод. ToxiRAE Pro, MultiRAE, MultiRAE Pro, MultiRAE Lite, QRAE 3 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62879-15 25.12.2020 |
Газоанализаторы, RAE Systems мод. AreaRAE, AreaRAE Steel Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
63828-16 25.04.2021 |
Газоанализаторы портативные, BW GasAlert мод. MicroClip X3, Clip Real Time Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
64307-16 24.06.2021 |
Сигнализаторы горючих газов, HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
65881-16 07.12.2026 |
Газоанализаторы горючих газов стационарные инфракрасные с открытым оптическим трактом, Searchline Excel XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66001-16 16.12.2026 |
Комплексы измерительные, Touchpoint Plus, Touchpoint Pro Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
66863-17 01.03.2027 |
Газоанализаторы, XNX XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год - для газоанализаторов с сенсорами MPD, Sensepoint PPM, Sensepoint HT, с Searchline Excel, Searchline Excel XTC, с электрохимическими EC; 2 года - для газоанализаторов с сенсорами Searchpoint Optima Plus, Searchpoint Optima Plus XTC |
|
68306-17 10.08.2022 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78238-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID мод. FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
79342-20 07.10.2025 |
Газоанализаторы портативные, BW Solo Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80800-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID модели FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Комплексы измерительные (Touchpoint Plus, Touchpoint Pro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 15 | 2 | 0 | 15 | 0 | 15 | 0 | 15 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| АО "ОЭК" (РОСС RU.0001.310310) | 18 | 2 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Комплексы измерительные (Touchpoint Plus, Touchpoint Pro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2069 | 2069 |
Программное обеспечение
Идентификационные данные программного обеспечения комплексов указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Комплекс измерительный |
Touchpoint Pro |
Touchpoint Plus |
|
Идентификационное наименование ПО |
COB Firmware COB Software (LHMI) CCB Firmware Webserver Software IO Firmware Sensor Catalogue Modbus |
COB Firmware |
|
Идентификационные данные (признаки) |
Значение | |
|
Номер версии (идентификационный номер) ПО |
V6.0.0.0 V8.0.0.0 V5.0.0.0 V4.0.0.0 V7.0.0.0 V4.0.0.0 V5.0.0.0 |
V6.0.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
|
Примечание - номер версии ПО должен быть не ниже указанной в таблице. | ||
Влияние встроенного программного обеспечения учтено при нормировании
метрологических характеристик комплексов.
Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на каждый блок комплексов, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам измерительным Touchpoint Plus, Touchpoint Pro
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Поверка
Поверка осуществляется по документу МП 72-221-2016 «ГСИ. Комплексы измерительные Touchpoint Plus, Touchpoint Pro. Методика поверки», утвержденному ФГУП «УНИИМ» «15» сентября 2016 г.Основные средства поверки:
- эталон единицы силы постоянного электрического тока 1- го разряда в диапазоне значений от Ь10-9 до 1-10’1 А согласно государственной поверочной схемы ГОСТ 8.022-91 и единицы постоянного электрического напряжения 3-го разряда в диапазоне значений от Ь10-5 до Ь103 В согласно государственной поверочной схемы ГОСТ 8.027-2001, рег. № 3.1.ZZC.0228.2016. Диапазон выходного напряжения (140-4 - 10) В; диапазон выходного тока (1 • 10-4- 100) мА.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус комплекса, на свидетельство о поверке и (или) в паспорт.
Заявитель
ЗАО «Хоневелл»121059, Россия, г. Москва, Киевская ул., 7
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия комплексов основан на измерении сигналов напряжения и силы постоянного тока, поступающих от первичных измерительных преобразователей (далее - ПИП): газоанализаторов и датчиков газов с последующим преобразованием измеренной величины в значение объемной доли определяемого компонента в анализируемой среде.
Комплексы имеют модульную архитектуру и состоят из центрального контроллера и подключаемых модулей.
Конструктивно комплекс Touchpoint Plus выполнен в герметичном корпусе из ударопрочного полимерного пластика. Лицевая панель выполнена в виде закрепленной быстросъемной дверцы. На лицевой панели расположен сенсорный цветной жидкокристаллический дисплей с графическим интерфейсом пользователя, светодиодные индикаторы состояния отдельных измерительных каналов (далее - ИК) и общего состояния системы, отверстие звуковой сигнализации, кнопка отключения звукового сигнала. На нижней стороне корпуса расположены герметизированные кабельные вводы. На тыльной стороне корпуса расположены герметизированные отверстия для настенного монтажа. Внутри корпуса расположены главный модуль, импульсный блок питания, литий-ионная резервная батарея, модули ввода токовых сигналов, модули ввода сигналов напряжения, модуль релейного выхода, плавкие предохранители, устройство чтения карт памяти. Комплекс Touchpoint Plus может оснащаться блоком расширения. В корпусе блока расширения находятся те же модули и резервная батарея, но нет контроллера и устройства чтения карт памяти.
Комплекс Touchpoint Pro состоит из четырех основных блоков:
-
- центральный контроллер;
-
- модули ввода-вывода;
-
- блоки питания;
-
- панель сопряжения.
Конструктивно центральный контроллер Touchpoint Pro выполнен в металлическом
корпусе. На лицевой панели расположен сенсорный цветной жидкокристаллический дисплей с графическим интерфейсом пользователя, светодиодные индикаторы состояния системы, отверстие звуковой сигнализации, кнопки сброса и ввода. Лицевая панель закрыта прозрачной дверцей. На нижней стороне корпуса центрального контроллера расположены разъемы подключения питания и внешних устройств. На боковой стороне расположены разъемы интерфейса пользователя. В верхней части корпуса находится слот устройства чтения карт памяти. Внутри корпуса расположены главный модуль и плата интерфейса.
Блоки комплекса Touchpoint Pro размещены в едином корпусе, размеры которого
определяются конфигурацией комплекса в соответствии с заказом. Центральный контроллер Touchpoint Pro может быть выполнен в виде лицевой панели для самостоятельного монтажа в диспетчерскую консоль. В этом случае модули ввода-вывода, блоки питания и панель сопряжения размещаются в отдельном корпусе, образуя удаленный блок. При этом один центральный контроллер Touchpoint Pro может управлять несколькими удаленными блоками.
Комплекс Touchpoint Pro выпускается в следующих исполнениях:
-
- для настенного монтажа;
-
- напольное без принудительной вентиляции;
-
- напольное с принудительной вентиляцией.
Комплексы Touchpoint Plus и Touchpoint Pro обеспечивают:
-
- непрерывное измерение сигналов от газоанализаторов и датчиков газов и преобразования их в значение объемной доли определяемого компонента;
-
- отображение результатов измерений на встроенном сенсорном жидкокристаллическом дисплее;
-
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализацию о достижении установленных значений;
-
- формирование выходных релейных сигналов;
-
- формирование аналоговых сигналов от 4 до 20 мА (только Touchpoint Plus);
-
- хранение результатов измерений;
-
- связь с ПЭВМ по интерфейсу USB, и встроенный веб сервер для настройки и обслуживания комплекса (только у Touchpoint Pro).
В качестве источника измеряемого сигнала комплексы используют ПИП утвержденного типа производства компании Honeywell Analytics Ltd:
APEX
Searchline Excel
Searchpoint Optima Plus Searchpoint Optima Plus XTC Sensepoint
Sensepoint Plus
Sensepoint Pro
Sensepoint XCD, RTD, RFD Series 3000 MkII
Series 3000 MkIII
SignalPoint
SignalPoint Pro
XNX
Midas
(регистрационный № 46107-10) (регистрационный № 43525-09) (регистрационный № 41022-09) (регистрационный № 61878-15) (регистрационный № 43117-09) (регистрационный № 43117-09) (регистрационный № 43117-09) (регистрационный № 43117-09) (регистрационный № 43528-09) (регистрационный № 43528-09) (регистрационный № 42539-09) (регистрационный № 42539-09) (регистрационный № 43971-10) (регистрационный № 62238-15)
и другие утверждённые типы датчиков, выпускаемых компанией Honeywell Analytics Ltd.
Комплексы выполнены в общепромышленном исполнении и не предназначены для использования во взрывоопасных зонах помещений и наружных установок. Удаленные блоки Touchpoint Pro могут быть выполнены во взрывозащищенном исполнении по отдельному заказу.
Степени защиты от проникновения пыли и воды по ГОСТ 14254-96:
-
- комплекс Touchpoint Plus IP65;
-
- комплекс Touchpoint Pro в настенном исполнении IP66;
-
- комплекс Touchpoint Pro в напольном исполнении без вентиляции IP56;
-
- комплекс Touchpoint Pro в напольном исполнении с вентиляцией IP20.
Общий вид комплексов с указанием нанесения места пломбирования и места нанесения знака поверки представлен на рисунках 1-3.
Рисунок 1 - Фото общего вида комплексов измерительных Touchpoint Plus
Место нанесения знака поверки
Место пломбирования винта крышки
И,,п"»ч»в
Рисунок 2 - Фото общего вида комплексов измерительных Touchpoint Pro в настенном
Рисунок 3 - Фото общего вида комплексов измерительных Touchpoint Plus, Touchpoint Pro с указанием места пломбирования и нанесения знака поверки
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Основной комплект | ||
|
Измерительный комплекс |
шт. | |
|
SD-карта (8 Гбайт) |
шт. | |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
шт. | |
|
Паспорт |
шт. | |
|
Методика поверки МП 72-221-2016 |
шт. | |
|
Дополнительное оборудование (по заказу) | ||
|
Источник бесперебойного питания |
шт. | |
|
Резервная батарея |
шт. | |
|
Программное обеспечение для PC |
шт. | |
|
Кронштейн для настенного крепления |
1 комплект | |
|
Сальники |
1 комплект | |
|
DIN - рейка |
1 комплект | |
|
Смотровое окно (для Touchpoint Pro) |
1 комплект | |
|
Постамент (для Touchpoint Pro) |
1 комплект | |
|
Монтажная пластина (для Touchpoint Pro) |
1 комплект | |
|
Светодиодный светильник (для Touchpoint Pro) |
1 комплект | |
|
Подставка для обзора (для Touchpoint Pro) |
1 комплект | |
|
Вентиляционная решетка (для Touchpoint Pro) |
1 комплект | |
|
Усиленный вентилятор (для Touchpoint Pro) |
1 комплект | |
|
Фильтр (для Touchpoint Pro) |
1 комплект | |
Метрологические характеристики первичных измерительных преобразователей утвержденного типа приведены в соответствующих описаниях типа средств измерений.
Таблица 2 - комплексов
|
Диапазоны измерений (ДИ) входных сигналов:
|
от 4 до 20 от 0 до 100 |
|
Пределы допускаемой основной приведенной к ДИ погрешности при измерении постоянного тока, % |
±0,5 |
|
Пределы допускаемой основной приведенной к ДИ погрешности при измерении напряжения постоянного тока, % |
±2,0 |
|
Пределы допускаемой дополнительной приведенной к ДИ погрешности при измерении постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной приведенной к ДИ погрешности |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к ДИ погрешности при измерении напряжения постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной приведенной к ДИ погрешности |
±0,5 |
|
Изменения выходных сигналов комплексов измерительных за 24 ч непрерывной работы, в долях от пределов допускаемой основной приведенной к ДИ погрешности, не более |
±0,2 |
|
Пределы допускаемой приведенной к ДИ погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной приведенной к ДИ погрешности |
±0,2 |
|
Электрическое питание: комплекс Touchpoint Plus: переменный ток частотой, Гц, напряжением, В или постоянный ток напряжением, В; комплекс Touchpoint Pro: переменный ток частотой, Гц напряжением, В или постоянный ток напряжением, В |
от 50 до 60 110/220 от 18 до 32 (номинальное 24) от 50 до 60 от 85 до 264 от 88 до 360 |
Продолжение таблицы 2
|
Потребляемая мощность, В •А, не более: Touchpoint Plus Touchpoint Pro |
105 2028 | |
|
Средняя наработка на отказ, ч, не менее |
80000 | |
|
Средний срок службы, лет, не менее |
15 | |
|
Модули ввода-вывода: | ||
|
Наименование канала |
Количество каналов | |
|
Touchpoint Plus |
Touchpoint Pro | |
|
Измерительные каналы, (мВ) |
от 2 до 16 |
от 4 до 64 |
|
Измерительные каналы, (мА) | ||
|
Выходные каналы, (мВ), (мА) |
8 |
- |
|
Релейные выходы, не более |
24 |
128 |
Таблица 3 - Условия эксплуатации
|
Наименование |
Диапазон температуры ок-o ружающей среды, С |
Диапазон относительной влажности окружающей среды, % (без конденсации влаги) |
|
Комплекс Touchpoint Plus |
от -10 до +55 |
от 10 до 90 |
|
Комплекс Touchpoint Pro |
от -20 до +65 |
от 10 до 90 |
Таблица 4 - Габаритные размеры и масса
|
Наименование элемента комплекса |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
ширина |
глубина | ||
|
Touchpoint Plus | ||||
|
Измерительный комплекс Touchpoint Plus |
300 |
426 |
156 |
8,5 |
|
Блок расширения |
300 |
426 |
156 |
8 |
|
Touchpoint Pro | ||||
|
Блок центрального контроллера |
483 |
222 |
110 |
10 |
|
Исполнение для настенного монтажа |
600 |
37 | ||
|
800 |
600 |
300 |
46 | |
|
1200 |
81 | |||
|
Напольное исполнение |
2000 |
800 |
600 |
201 |
