Сведения о средстве измерений: 66037-16 Спектрометры оптические эмиссионные

Номер по Госреестру СИ: 66037-16
66037-16 Спектрометры оптические эмиссионные
(R3 ROTROIL)

Назначение средства измерений:
Спектрометры оптические эмиссионные R3 ROTROIL предназначены для измерения массовой доли элементов в минеральных и синтетических маслах в соответствии со стандартизированными и аттестованными методиками (методами) измерений.

сертификация программного обеспечения
Внешний вид. Спектрометры оптические эмиссионные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры оптические эмиссионные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 16.12.2026
Номер записи - 157457
ID в реестре СИ - 379857
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

R3 ROTROIL,

Производитель

Изготовитель - Фирма "G.N.R. s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Спектрометры оптические эмиссионные (R3 ROTROIL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
66037-16 Спектрометры оптические эмиссионные (R3 ROTROIL)
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
33011-11 Комплексы атомно-эмиссионного спектрального анализа с анализатором (МАЭС)
ООО "ВМК-Оптоэлектроника" (РОССИЯ г.Новосибирск)

Все средства измерений ООО "ВМК-Оптоэлектроника"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24184-02
01.01.2008
Спектрометры эмиссионные, Metal Test
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
1 год
24185-02
01.01.2008
Спектрометры эмиссионные, F20
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
1 год
24185-08
24.01.2019
Спектрометры эмиссионные, F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
1 год
24186-02
01.01.2008
Спектрометры эмиссионные, Metal Lab
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
1 год
24187-02
01.01.2008
Спектрометры эмиссионные, Esadesk
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
1 год
47995-11
21.10.2016
Дифрактометры рентгеновские, EXPLORER
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
1 год
58395-14
04.09.2019
Спектрометры рентгенофлуоресцентные энергодисперсионные портативные, GNR ProSpector
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
1 год
66006-16
16.12.2026
Дифрактометры рентгеновские, APD 2000 Pro, Explorer, Europe, AreX и StressX
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
66037-16
16.12.2026
Спектрометры оптические эмиссионные, R3 ROTROIL
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
66270-16
29.12.2026
Спектрометры оптические эмиссионные, S и E
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
79361-20
07.10.2025
Дифрактометры рентгеновские, SpiderX
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
83677-21
16.11.2026
Дифрактометры рентгеновские, Arex-D
Фирма "G.N.R. s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год

Кто поверяет Комплексы атомно-эмиссионного спектрального анализа с анализатором (МАЭС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311483)
РСТ
  • R3 ROTROIL
  • 3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • R3 ROTROIL
  • 4 3 1 0 4 3 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • R3 ROTROIL
  • 1 1 0 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • R3 ROTROIL
  • 2 1 0 2 0 2 0 2

    Стоимость поверки Комплексы атомно-эмиссионного спектрального анализа с анализатором (МАЭС)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    8570 9863
    ФБУ Красноярский ЦСМ
    Красноярский край
    7010 9863
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    14010 9863

    Программное обеспечение

    Спектрометры оптические эмиссионные R3 ROTROIL оснащены автономным программным обеспечением MetalLab32, которое управляет его работой, отображает результаты, обрабатывает, передает и хранит полученные данные. Идентификационные данные ПО MetalLab32 приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО MetalLab32

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MetalLab32

    Номер версии (идентификационный номер) ПО

    не ниже 8.82.ХХ.ХХ *

    Цифровой идентификатор ПО

    83581a7032ad969253d7073ec2ff4964

    Алгоритм получения цифрового идентификатора для версии 8.82.16.20151117, файл MetalLab32.exe

    MD5

    * версия ПО может иметь дополнительные цифровые суффиксы

    К метрологически значимой части ПО MetalLab32 относится исполняемый файл MetalLab32.exe. Метрологически значимая часть ПО выполняет следующие функции:

    • - управление спектрометром;

    • - установка режимов работы спектрометра;

    • - настройка и оптимизация параметров;

    • - проведение диагностических проверок спектрометра;

    • - построение градуировочных зависимостей;

    • - измерение содержания элементов в анализируемом веществе;

    • - обработка и хранение результатов измерений.

    Уровень защиты ПО MetalLab32 от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО MetalLab32 на метрологические характеристики спектрометров оптических эмиссионных R3 ROTROIL учтено при их нормировании.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации спектрометров оптических эмиссионных R3 ROTROIL методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным R3 ROTROIL

    Техническая документация изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП-242-2031-2016 «Спектрометры оптические эмиссионные R3 ROTROIL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 июня 2016 года.

    Основные средства поверки: стандартные образцы содержания металлов в нефтепродуктах ГСО 10066-2012 или аналогичные.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1.


    Изготовитель

    «G.N.R.s.r.l.», Италия
    Адрес: Via Torino 7, 28010 Agrate Conturbia (Novara), Italy
    Тел. 0039 0322882911, факс 0039 0322882930
    Е-mail: gnrcomm@gnr.it

    Заявитель


    ООО «ДжиЭнЭр Норд», Россия
    ИНН 7801274503
    Юридический адрес: Россия, 199106, г. Санкт-Петербург, линия 22-я В.О., д. 3,к. 1, лит. М, пом.1Н
    Почтовый адрес: Россия, 199106, г. Санкт-Петербург, линия 22-я В.О., д. 3,к. 1, лит. М, офис 426
    Тел. +7 812 3052522, факс +7 812 3052523
    Е-mail: info@gnr-nord.ru, info@gnmord.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: Россия, 190005, г. Санкт-Петербург, Московский пр., д. 19
    Тел. +7 812 251-76-01, факс +7 812 713-01-14
    http://www.vniim.ru
    Е-mail: info@vniim.ru

    Принцип действия спектрометров оптических эмиссионных R3 ROTROIL (в дальнейшем спектрометров) заключается в измерении аналитического сигнала, пропорционального интенсивности спектральных линий различных химических элементов. Значение аналитического сигнала зависит от содержания элемента в пробе.

    Спектрометры оптические эмиссионные R3 ROTROIL выпускаются в 2-х исполнениях: со встроенным компьютером и с внешним компьютером.

    Спектрометры оптические эмиссионные R3 ROTROIL конструктивно являются настольными приборами.

    Спектрометры состоят из источника возбуждения спектров, искровой камеры, осветительной системы, полихроматора, а также автоматизированной системы управления работой прибора. Управление работой прибора осуществляется в зависимости от исполнения либо от встроенного компьютера, либо от внешнего персонального компьютера.

    В искровой камере, расположенной в передней части спектрометра, установлены графитовые электроды (один стержневой и один дисковый), столик для образца и механизм установки зазора со стержневым электродом. Проба масла, химический состав которого надо определить, наливается в специальный держатель образца масла, изготовленный из термостойкого пластика. Держатель устанавливается на столик для образца. Опционно для некоторых типов масел с низкой температурой вспышки применяется крышка держателя образца. В искровой камере между электродами при помощи системы возбуждения спектра возбуждается электрический искровой разряд с частотой от 0,1 до 1,0 кГц. В качестве системы возбуждения спектра применяется многочастотный искровой генератор с компьютерным контролем параметров разряда. В разряде происходит испарение и возбуждение свечения атомов пробы. Излучение плазмы направляется с помощью осветительной системы через входную щель в полихроматор. Полихроматор разлагает излучение в спектр, характеризующий состав пробы: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в пробе. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, дифракционная решетка и выходные щели установлены на круге Роуланда. Анализ излучения выполняется посредством системы CCD детекторов (ПЗС-линеек). Рабочий спектральный диапазон каждого конкретного прибора зависит от количества установленных в приборе в соответствии с заказом CCD детекторов. Значения спектрального диапазона, указанные в таблице 2, являются максимальными. Реальное значение спектрального диапазона для конкретного прибора указывается в приемо-сдаточной документации на прибор.

    Управление процессом измерения и обработки выходной информации осуществляется с помощью специального программного обеспечения MetalLab32.

    Опломбирование корпусов спектрометров оптических эмиссионных R3 ROTROIL не предусмотрено.

    Внешний вид спектрометров оптических эмиссионных R3 ROTROIL приведен на рисунке 1.

    Место нанесения знака поверки

    Внешний вид. Комплексы атомно-эмиссионного спектрального анализа с анализатором (МАЭС), http://oei-analitika.ru

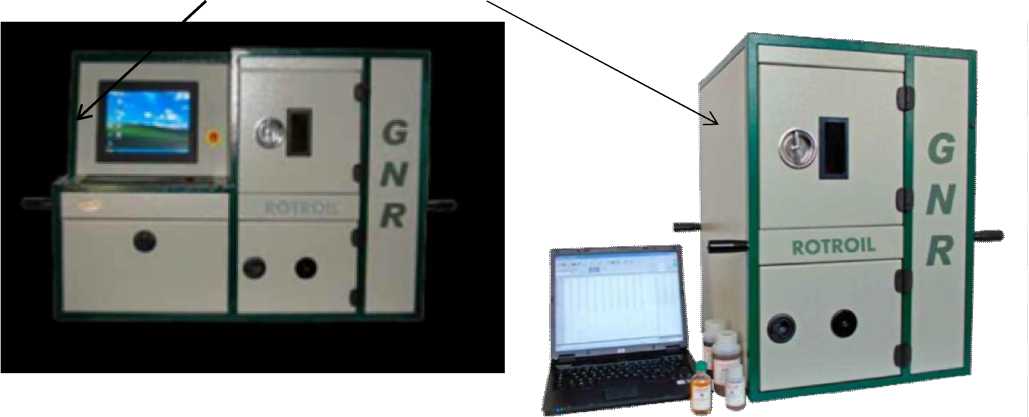

    Исполнение со встроенным компьютером        Исполнение с внешним компьютером

    Рисунок 1 - Внешний вид спектрометров оптических эмиссионных R3 ROTROIL


    Определяется заказом и отражается в руководстве по эксплуатации на прибор; базовый комплект поставки спектрометров оптических эмиссионных R3 ROTROIL приведен в таблице 4.

    Таблица 4 - Комплект поставки спектрометров оптических эмиссионных R3 ROTROIL

    Спектрометр оптический эмиссионный R3 ROTROIL (в зависимости от исполнения)

    1 шт.

    Комплект образцов «для стандартизации» (опционно)

    1 комплект

    Операционный блок компьютера (опционно)

    1 шт.

    Монитор компьютера (опционно)

    1 шт.

    Программное обеспечение MetalLab32

    1 диск

    Спектрометр оптический эмиссионный R3 ROTROIL. Руководство по эксплуатации

    1 экз.

    Программное обеспечение для спектрометров оптических эмиссионных

    MetalLab32. Руководство пользователя

    1 экз.

    Методика поверки МП-242-2031-2016

    1 экз.


    Метрологические характеристики приведены в таблице 2.

    Таблица 2 - Метрологические характеристики спектрометров оптических эмиссионных R3 ROTROIL

    Наименование характеристики

    Значение

    Спектральный диапазон, нм

    от 190 до 900

    Пределы детектирования элементов при анализе минеральных и синтетических масел, млн-1

    - серебра, бора, бария, кальция, кадмия, меди, железа, магния, на-

    трия, титана, ванадия

    - алюминия, хрома, марганца, молибдена, никеля, фосфора, свинца,

    0,50

    кремния, олова, цинка

    1,50

    Среднее квадратическое отклонение выходного сигнала спектрометра в режиме измерения массовых долей элементов при измерении содержания серебра, бора, бария, кальция, кадмия, меди, железа, магния, натрия, титана, ванадия, алюминия, хрома, марганца, молибдена, никеля, фосфора, свинца, кремния, олова, цинка в минеральных и синтетических маслах, млн-1, не более

    • - в диапазоне массовых долей от 0,50 до 10 млн-1 включ.

    • - в диапазоне массовых долей свыше 10 до 50 млн-1 включ.

    • - в диапазоне массовых долей свыше 50 до 100 млн-1 включ.

    • - в диапазоне массовых долей свыше 100 до 900 млн-1

    2

    10

    20

    100

    Технические характеристики приведены в таблице 3.

    Таблица 3 - Технические характеристики спектрометров оптических эмиссионных R3 ROTROIL

    Наименование характеристики

    Значение

    Напряжение питания переменного тока частотой (50±2) Гц, В

    (220±22зз)

    Потребляемая мощность, кВт, не более

    0,6

    - при горении искры

    1,2

    Габаритные размеры (длинахширинахвысота), мм, не более - для исполнения с внешним компьютером (без ПК)

    530х500х750

    - для исполнения со встроенным компьютером

    1000x500x750

    Масса, кг, не более

    - для исполнения с внешним компьютером (без ПК)

    55

    - для исполнения со встроенным компьютером

    60

    Характеристики компьютера:

    - программное обеспечение, не ниже

    Windows 7

    - винчестер, Гб, не менее

    500

    - оперативная память, Гб, не менее Обязательное наличие:

    1

    - USB-порт, не менее

    3

    - мышь,

    1

    - клавиатура

    1

    Время измерения, с, не более

    40

    Средний срок службы, лет

    10

    Наработка на отказ, ч, не менее

    8000

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - диапазон температуры окружающего воздуха, °C

    • - диапазон атмосферного давления, кПа

    • - относительная влажность окружающего воздуха (при t = 25°C), %, не более

    от +15 до +30 от 84,0 до 106,7

    70
