Номер по Госреестру СИ: 66274-16
66274-16 Вакуумметры электронные со встроенным дисплеем
(MP7ER и MP7FR)
Назначение средства измерений:
Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR предназначены для измерения абсолютного давления.
Внешний вид.
Вакуумметры электронные со встроенным дисплеем
Рисунок № 1
Внешний вид.
Вакуумметры электронные со встроенным дисплеем
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 29.12.2021
Номер записи - 157711
ID в реестре СИ - 380111
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Televac A Division of The Fredericks Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2030 от 2016.12.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Вакуумметры электронные со встроенным дисплеем (MP7ER и MP7FR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Televac A Division of The Fredericks Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43630-10 01.04.2015 |
Вакуумметры электронные со встроенным дисплеем, CC-10 и MPxxR Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65023-16 09.09.2026 |
Вакуумметры электронные со встроенным дисплеем, CC-10 Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65198-16 16.09.2021 |
Вакуумметры электронные со встроенным дисплеем, MP2AR, MP4AR, MX4A Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66274-16 29.12.2021 |
Вакуумметры электронные со встроенным дисплеем, MP7ER и MP7FR Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Вакуумметры электронные со встроенным дисплеем (MP7ER и MP7FR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вакуумметры электронные со встроенным дисплеем (MP7ER и MP7FR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Микропроцессорное программное обеспечение вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) программного обеспечения |
Значение идентификационных данных программного обеспечения вакуумметров электронных со встроенным дисплеем: | |
|
MP7ER |
MP7FR | |
|
Идентификационное наименование программного обеспечения |
«MP7ER Firmware» |
«MP7FR Firmware» |
|
Номер версии (идентификационный номер) программного обеспечения |
V2.57E (lin) V2.57F (log) |
V2.57F |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0х1252FA1C (lin) 0х1243FB1C (log) |
0х2352FD1C |
|
Алгоритм вычисления цифрового идентификатора программного |
CRC 32 |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам электронным со встроенным дисплеем MP7ER и MP7FR
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 1^10-8 - 1403 Па
Техническая документация изготовителя Televac a Division of the Fredericks Company, США
Поверка
Поверка осуществляется по документу РТ-МП-3476-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.09.2016 г.Основные средства поверки:
Установка вакуумметрическая эталон-5ная 2-го 3разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 140-5 до 1403 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 140-2 до 1403 Па и ±15 % в диапазоне от 1 •IO-5 до 140-2 Па (Госреестр № 53639-13); -9
Рабочий эталон 2-ого разряда по ГОСТ 8.107-81, с диапазоном измерений от 740-9 до 1-10-1 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от V10-7 до 1-10-1 Па и ±30 % в диапазоне от 740-9 до 1,1 • 10-7 Па (Регистрационный номер 3.6.АЕФ.001.2015);
Мультиметр цифровой 34401 А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
Источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.
Изготовитель
Televac a Division of the Fredericks Company, США
Юридический адрес: USA, 2400 Philmont Avenue Huntingdon Valley, PA 19006
Tel: +215-947-2500
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR основан на использовании принципа холодной эмиссии.
Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR состоит из единого корпуса, в котором расположены двойной инверсно-магнетронный датчик с холодным катодом и встроенная электроника. Показания измеряемой величины отображаются на жидкокристаллическом дисплее. Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR оснащены цифровым интерфейсом RS 485. Двойной инверсно-магнетронный датчик с холодным катодом представляет собой цилиндрический корпус, на который подается нулевой потенциал (катод), и анод с высоким положительным зарядом, расположенный в центре ионизационной камеры.
Общий вид средства измерений представлен на рисунке 1.
Во избежание несанкционированного вскрытия корпус вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR защищён разрушающейся при вскрытии наклейкой с нанесённой надписью «msht.ru». В случае попытки вскрытия корпуса целостность наклейки нарушается. Место нанесения наклейки показано на рисунке 2.
Рисунок 1 - Общий вид вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR
Разрушающаяся наклейка

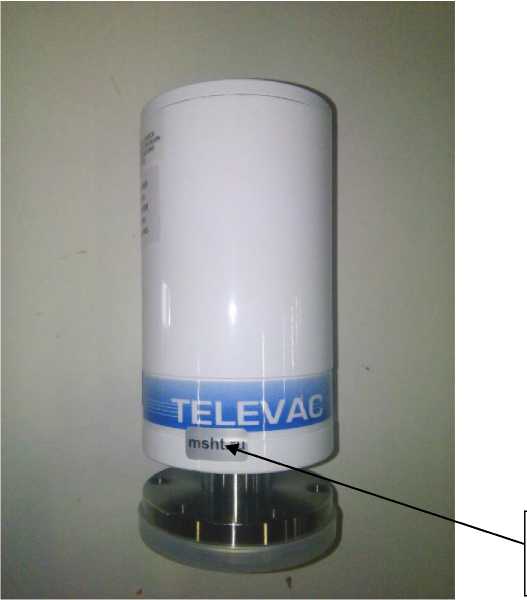

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Вакуумметр электронный со встроенным дисплеем MP7ER или MP7FR |
1 шт. | |
|
Кабель |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-3476-443-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристик вакуумметров электронных со встроенным дисплеем: | |
|
MP7ER |
MP7FR | |
|
Диапазон измерений, Па (мм рт.ст.) |
от 1,33 •Ю-6 до 1 (от 140-8 до 7Д10-3) |
от 1,353-10’8 до 1 (от 140-10 до 7Д10-3) |
|
Выходной аналоговый сигнал, В |
от 0 до 10 (линейный или логарифмический) |
от 0 до 10 (логарифмический) |
|
Пределы допускаемой относительной основной погрешности, % от измеряемой величины:
(от 1 • 10-8 до 540-6 мм рт.ст., включ.)
(свыше 5 •Ю-6 до 7,540-3 мм рт.ст., включ.) |
±50 ±35 |
±70 ±50 ±35 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристик вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
8 |
|
Габаритные размеры средства измерений, мм, не более
|
69,9 147,6 |
|
Масса, кг, не более |
0,55 |
|
Условия эксплуатации:
|
от +10 до +50 90 |
