Номер по Госреестру СИ: 66359-16
66359-16 Преобразователи промышленные
(П-216)
Назначение средства измерений:
Преобразователи промышленные П-216 (далее - преобразователи) предназначены для измерительных преобразований ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, и электрического сопротивления постоянного тока (в том числе сигналов от термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, а так же индикации результатов измерительных преобразований в цифровой форме на цифровом индикаторе.

Внешний вид.
Преобразователи промышленные
Рисунок № 1

Внешний вид.
Преобразователи промышленные
Рисунок № 2

Внешний вид.
Преобразователи промышленные
Рисунок № 3

Внешний вид.
Преобразователи промышленные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе.
Конструкция СИ исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей, указанные в таблице 1, приведены с учетом влияния ВСПО.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям промышленным П-216
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ РБ 400067241.004-2003 Преобразователи промышленные П-216. Технические условия.
Поверка
Поверкаосуществляется по документу МРБ.МП 2487-2015 «Преобразователи промышленные типа П-216. Методика поверки», согласованному Гомельским ЦСМС 27.02.2015.
Основные средства поверки:
Магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде № 2751-71
Компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде № 7476-91
Имитатор электродной системы типа И-02, регистрационный номер в Федеральном информационном фонде № 5517-99
Цифровой вольтметр Щ300, регистрационный номер в Федеральном информационном фонде № 7011-79
Знак поверки наносится на преобразователи в соответствии с рисунками 3 и 4.
Изготовитель
Общество с ограниченной ответственностью «Антех» (ООО «Антех») Адрес: 246017, Республика Беларусь, г. Гомель, ул. Гагарина, 89
Тел./факс: +375 232 75 11 10 / +375 232 75 22 74
Web-сайт: www.antex.by E-mail: company@antex.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на преобразовании аналоговых сигналов ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, и сигналов от термопреобразователей сопротивления в унифицированные аналоговые сигналы силы и напряжения постоянного электрического тока.
Преобразователи могут быть использованы для непрерывных потенциометрических измерений в технологических водных растворах и пульпах, а также системах автоматического контроля и регулирования технологических процессов.
Преобразователи выпускаются в следующих исполнениях:
П-216.3 - преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
П-216.4 - преобразователь, состоящий из выносного входного дифференциального усилителя с двумя высокоомными входами и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
П-216.5 - преобразователь со встроенным входным усилителем, имеющим высокоомный вход, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы или напряжения постоянного тока.
П-216.6 - преобразователь, состоящий из выносного входного усилителя с высокоомным входом и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы или напряжения постоянного тока.
П-216.7 - преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
Преобразователи, в зависимости от исполнения, обеспечивают преобразование в стандартные выходные сигналы и индикацию на дисплее следующих величин:
-
- показатель активности ионов водорода рН (режим рН) и ЭДС электродной системы (режим mV) - исполнения П-216.3, П-216.4;
-
- показатель активности одновалентных и двухвалентных ионов рХ (режим рХ) и ЭДС электродной системы - исполнения П-216.5, П-216.6;
-
- показатель активности pNa (режим рХ) и массовая концентрация сХ ионов натрия (режим сХ) и ЭДС электродной системы (режим mV) первого канала, показатель активности ионов водорода рН (режим рХ) и ЭДС электродной системы (режим mV) второго канала -исполнения П-216.7.
Для исполнения П-216.7 первый канал усиления предназначен для подключения электродной системы измеряющей pNa; второй канал усиления предназначен для подключения электродной системы измеряющей рН, индикация на дисплее величин активности pNa и показатель активности ионов водорода рН (режим рХ) индицируются одновременно.
Преобразователи всех исполнений обеспечивают индикацию на дисплее температуры анализируемой среды (режим t).
Питание преобразователей осуществляется от сети переменного тока с напряжением 230 В, либо от источника переменного тока с напряжением 36 В (добавляется суффикс «-36» к наименованию модели).
Общие виды преобразователей представлены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Для защиты от несанкционированного доступа к измерительным компонентам преобразователей наносится пломба на винт, соединяющий крышку с основанием корпуса, а на усилителях на винт с обратной стороны крышки.
Рисунок 1 - Общий вид преобразователей со встроенным входным усилителем

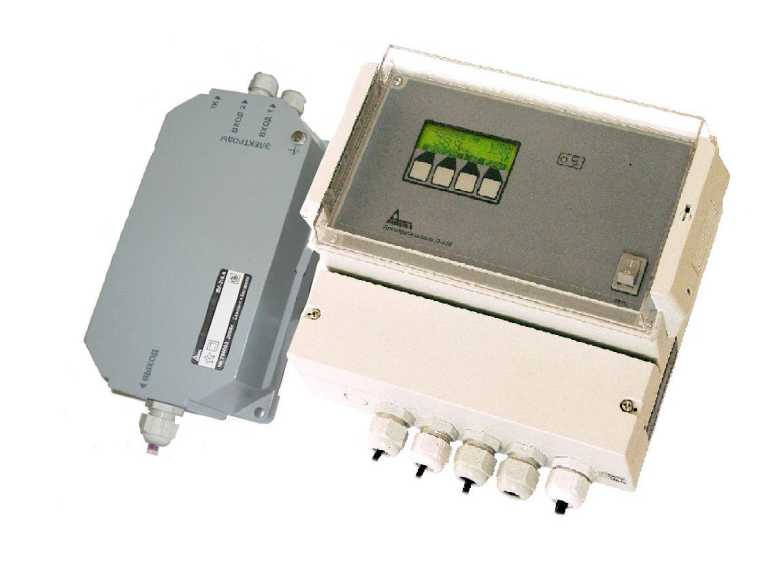

Рисунок 2 - Общий вид преобразователей с выносным входным усилителем
Место нанесения знака поверки
Место пломбировки от несанкционированного доступа

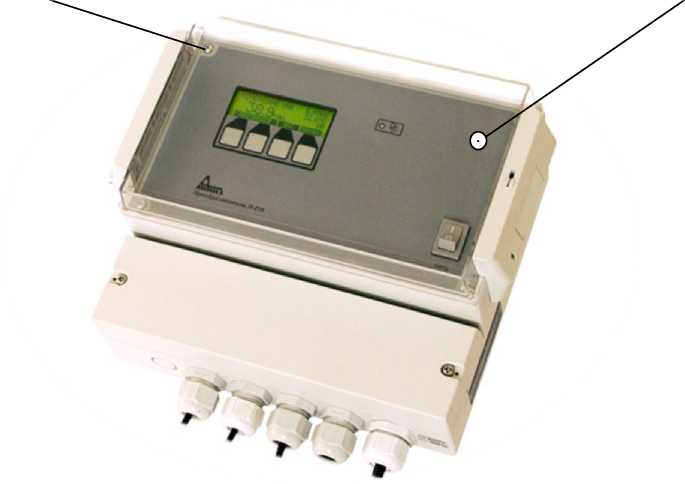

Рисунок 3 - Схема пломбировки от несанкционированного доступа и схема нанесения знака поверки на преобразователи со встроенным входным усилителем
Место нанесения знака поверки
Место пломбировки от несанкционированного доступа

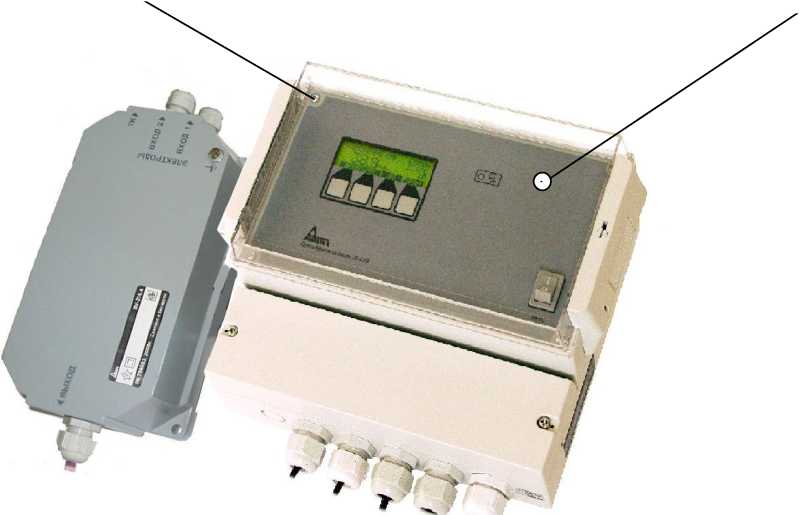

Рисунок 4 - Схема пломбировки от несанкционированного доступа и схема нанесения знака поверки на преобразователи с выносным входным усилителем
Таблица 4 - Комплектность преобразователей
Наименование |
Количество на исполнение преобразователя | ||||
П-216.3 |
П-216.4 |
П-216.5 |
П-216.6 |
П-216.7 | |
Преобразователь П-216.3 |
1 |
- |
- |
- |
- |
Преобразователь П-216.5 |
- |
- |
1 |
- |
- |
Преобразователь П-216.7 |
- |
- |
- |
- |
1 |
У силитель входной ВУ-216.4 |
- |
1 |
- |
- |
- |
У силитель входной ВУ-216.6 |
- |
- |
- |
1 |
- |
Блок преобразования БП-216.4 |
- |
1 |
- |
- |
- |
Блок преобразования БП-216.6 |
- |
- |
- |
1 |
- |
Комплект принадлежностей |
1 |
1 |
1 |
1 |
- |
Упаковка |
1 |
1 |
1 |
1 |
1 |
Формуляр |
1 |
1 |
1 |
1 |
1 |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
Примечания: 1. Формуляр включает методику поверки.
2. В комплект поставки преобразователей исполнений П-216.4-36В, П-216.6-36В входят блоки преобразования БП-216.4-36В, БП-216.6-36В соответственно.
Основные метрологические характеристики преобразователей приведены в таблице 1 и 2, технические характеристики приведены в таблице 3.
Таблица 1 - Основные метрологические характеристики преобразователей
Тип преобразователя |
Диапазоны преобразований аналоговых сигналов |
Пределы допускаемой основной погрешности цифровой индикации Y - приведённая, Д - абсолютная |
Пределы допускаемой основной приведенной погрешности выходного сигнала, ± | ||
На входе |
На цифровом индикаторе |
На выходе | |||
1 |
2 |
3 |
4 |
5 |
6 |
П-216.3, П-216.4 |
от -3000 до +2000 мВ |
Режим «pH»: от -20 до +20 |
от 4 до 20 мА; от 0 до 5 мА |
Д = ±0,02 |
1,0 % - при Xn < 5, при Xn < 250 мВ; 0,5 % - при XN > 5, при Xn > 250 мВ |
Режим «mV»: от -3000 до +2000 мВ; |
Д = ±2 мВ | ||||
от 92,16 до 157,33 Ом |
Режим «t»: от -20 до+150 °С |
Д = ±0,5 °С |
- | ||
П-216.5, П-216.6 |
от -3000 до +2000 мВ |
Режим «pX»: от -20 до +20 |
от 4 до 20 мА; от 0 до 5 мА; от 0 до 100 мВ; от 0 до 10 В |
Д = ±0,02 |
1,0 % - при XN < 5, при Xn < 250 мВ; 0,5 % - при XN > 5, при Xn > 250 мВ |
Режим «mV»: от -3000 до +2000 мВ; |
Д = ±2 мВ | ||||
от 92,16 до 157,33 Ом |
Режим «t»: от -20 до+150 °С |
Д = ±0,5 °С |
- |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
П-216.7 |
от -3000 до +2000 мВ |
Режимы «pH», «pNa»: от -20 до +20 |
от 4 до 20 мА; от 0 до 5 мА |
Д = ±0,02 |
1,0 % - при XN < 5, при Xn < 250 мВ; 0,5 % - при XN > 5, при Xn > 250 мВ |
Режим «mV»: от -3000 до +2000 мВ; |
Л = ±2 мВ | ||||
Режим «cX»: от 10 до 100 мг/л; от 1 до 10 мг/л; от 100 до 1000 мкг/л; от 10 до 100 мкг/л; от 1 до 10 мкг/л; от 0,1 до 1 мкг/л; |
Y = ±2,5 % |
1,0 % | |||
от 92,16 до 157,33 Ом |
Режим «t»: от -20 до+150 °С |
Д = ±0,5 °С |
- |
Примечание:
XN - ширина диапазона измерения информативного параметра входного сигнала в режиме «pH»;
Xn - ширина диапазона измерения информативного параметра входного сигнала в режиме «mV».
Таблица 2 - Пределы допускаемых дополнительных погрешностей преобразователей
Внешние влияющие факторы и диапазоны их изменения |
Пределы допускаемых дополнительных погрешностей преобразования, в долях пределов допускаемого значения основной погрешности | ||||||||
Режим измерения PX (pH) |
Режим измерения mV | ||||||||
По выходным сигналам для ширины поддиапазона |
По показаниям цифрового индикатора |
По выходным сигналам для ширины поддиапазона, мВ |
По показаниям цифрового индикатора | ||||||
1,0; 1,5 |
2,0; 2,5 |
5,0 |
10,0; 15,0; 20,0 |
100; 150 |
200; 250 |
500; 750; 1000; 1500; 2000 | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Температура окружающей среды от +5 до +50 °С на каждые 10 °С от номинального значения 20 °С |
2,0 |
2,0 |
1,0 |
0,5 |
1,0 |
1,5 |
1,0 |
0,75 |
1,0 |
Напряжение питания от 195,5 до 253 при номинальном значении 230 В от 30,6 до 43,2 при номинальном значении 36 В |
2,0 |
1,5 |
0,5 |
0,5 |
0,5 |
1,0 |
0,75 |
0,5 |
0,5 |
Сопротивление в цепи измерительного электрода от 0 до 1000 МОм, на каждые 500 МОм |
0,5 |
0,5 |
0,25 |
0,25 |
0,5 |
0,5 |
0,5 |
0,25 |
0,5 |
Сопротивление в цепи вспомогательного электрода от 0 до 20 кОм, на каждые 10 кОм. |
0,25 |
0,25 |
0,25 |
0,25 |
- |
0,25 |
0,25 |
0,25 |
- |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Напряжение переменного тока до 1 В частотой 50 Гц в цепи «корпус-земля» при сопротивлениях измерительного и вспомогательного электродов: 0 МОм и 20 кОм соответственно. |
0,25 |
0,25 |
0,25 |
0,125 |
- |
0,25 |
0,25 |
0,25 |
- |
Напряжение переменного тока до 50 мВ частотой 50 Гц в цепи вспомогательного электрода. |
0,25 |
0,25 |
0,25 |
0,125 |
- |
0,25 |
0,25 |
0,25 |
- |
Напряжение постоянного тока 1,5 В в цепи «земля-раствор» на каждые 1000 Ом сопротивления вспомогательного электрода. |
0,1 |
0,1 |
0,1 |
0,1 |
- |
0,1 |
0,1 |
0,1 |
- |
Таблица 3 - Технические характеристики преобразователей
Наименование характеристики |
Значение | |||||
Нормальные условия применения: | ||||||
-температура окружающей среды, °С |
от +15 до +25 | |||||
- относительная влажность, % |
до 80 | |||||
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
Рабочие условия применения: | ||||||
- температура окружающего воздуха, °С |
от +5 до +50 | |||||
- относительная влажность, % |
до 80 | |||||
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
Габаритные размеры, мм, не более |
П-216.3, П-216.5, |
П-216.4, П-216.6 | ||||
П-216.7 | ||||||
Преобразова тель |
Блок преобразо- |
Усилитель входной | ||||
вания | ||||||
- высота |
130 |
70 | ||||
-ширина |
230 |
125 | ||||
-длина |
250 |
255 | ||||
Масса, кг, не более |
1,5 |
1,5 | ||||
Средний срок службы, лет |
10 | |||||
Средняя наработка на отказ, ч |
20000 | |||||
Параметры электрического питания: |
П-216.3, |
П-216.3-36В, | ||||
П-216.4, |
П-216.4-36В, | |||||
П-216.5, |
П-216.5-36В, | |||||
П-216.6, |
П-216.6-36В, | |||||
П-216.7 |
П-216.7-36В | |||||
-напряжение переменного тока, В |
2ЧО+23 |
3,-+З..ь 36-5Д | ||||
-частота переменного тока, Гц |
50±0,5 | |||||
Потребляемая мощность, В^А, не более | ||||||
- для исполнений со встроенным входным | ||||||
усилителем |
7 | |||||
- для исполнений с вынесенным входным | ||||||
усилителем |
12 |
