Номер по Госреестру СИ: 66366-16
66366-16 Колонки раздаточные сжатого газа
(DNG)
Назначение средства измерений:
Колонки раздаточные сжатого газа DNG (далее - колонки) предназначены для измерения массы сжатого природного газа при заправке транспортных средств.
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 1
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.12.2026
Номер записи - 157815
ID в реестре СИ - 380215
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DNG22/CD/G, DNG21СDDT, DNG21CDDT, DNG13/CD/NT, DNG11/CD/NТ, DNG,DNG13/CD/NT, DNG, исп. DNG1Х/СХ/Х, DNG2Х/СХ/Х, DNG4Х/СХ/Х, DNG1Х/СХ/ХТ и DNG2Х/СХ/ХТ, DNG исп.DNG 22/CD/N, DNG 22CDN-00, DNG 227 CD 7N, DNG 22/СD/N, DNG 22/CD/N, DNG 13/CD/NT, DNG 13 CDNT, DNG 11/CD/N, DNG, 22/CD/N, 22 CD/N, -,
Производитель
Изготовитель - Фирма "GRAF S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 489
Выдано извещений - 3
Кол-во периодических поверок - 405
Кол-во средств измерений - 198
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2016.12.30 Об утверждении типов средств измерений
№2823 от 2021.12.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (52)
Наличие аналогов СИ: Колонки раздаточные сжатого газа (DNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66366-16 Колонки раздаточные сжатого газа (DNG) Фирма "GRAF S.p.A." (ИТАЛИЯ ) |
71015-18 Колонки для отпуска сжатого природного газа (Шельф …CNG) ООО "НПК "ШЕЛЬФ" (РОССИЯ г.Шахты) |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 20 | 2 | 0 | 20 | 0 | 14 | 0 | 14 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 129 | 4 | 11 | 109 | 3 | 116 | 11 | 105 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 82 | 6 | 18 | 64 | 0 | 76 | 12 | 64 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 16 | 0 | 16 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 36 | 0 | 36 | 0 | 27 | 0 | 27 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1140 | 1221 |
|
ФБУ Воронежский ЦСМ Воронежская область |
1155 | 1221 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 1221 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1299 | 1221 |
|
ФБУ Пензенский ЦСМ Пензенская область |
1142 | 1221 |
Программное обеспечение
Программное обеспечение (ПО) отсчетного устройства записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО контроллера невозможны даже на заводе изготовителя. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PM2 |
|
Номер версии (идентификационный номер) ПО |
не ниже E 3.06 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого газа DNGТехническая документация GRAF S.p.A.
Поверка
Поверкаосуществляется по документу МП 208-019-2016 «ГСИ. Колонки раздаточные сжатого газа DNG. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.09.2016 г.
Основные средства поверки:
- весы, наибольший предел взвешивания 150 кг, класс точности III по ГОСТ OIML R76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
GRAF S.p.A., ИталияVia G. Galilei, 32/36 - 41015 NONANTOLA (MO), Italia
Тел.: +39 (059) 545111, факс: +39 (059) 544120
E-mail: info@grafspa.it, www.grafspa.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы колонок раздаточных сжатого газа DNG состоит в следующем: газ из парка баллонов через фильтр и приёмный клапан подаётся в счетчик-расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса топлива, его цена за килограмм и стоимость выданного газа.
Установка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически перед выдачей новой дозы.
Задание дозы и архивирование отпущенного количества газа возможно, как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, или с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Колонки имеют пять исполнений DNG1X/CX/X, DNG2X/CX/X, DNG4X/CX/X, DNG1X/CX/XT и DNG2Х/СХ/ХТ, отличающихся количеством раздаточных рукавов с краном и корпусом.
Основными элементами колонок раздаточных сжатого газа DNG являются:
-
- счетчик-расходомер массовый Micro Motion CNG050 фирм Фирмы «Emerson Process Management Flow BV», Нидерланды; «Emerson SRL», Румыния; «Micro Motion Inc.», США; «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика; «Emerson Process Management Flow Technologies Co., Ltd.», Китай (в госреестре средств измерений №45115-16);
-
- электронно-вычислительное устройство PM2 производства фирмы GRAF S.p.A., Италия;
-
- манометр WIKA, диапазон измерений от 0 до 400 бар;
-
- раздаточный рукав с краном, выдерживающий давление не менее 25 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

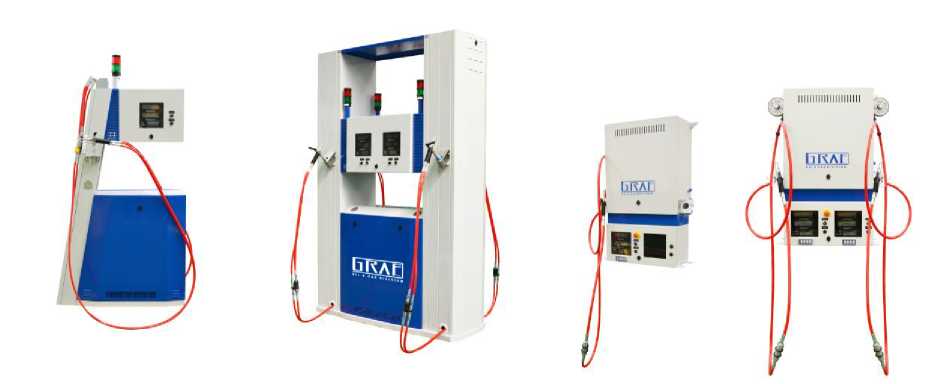

Общий вид колонок представлен на рисунке 1.
Рисунок 1 - Фотографии общего вида колонок раздаточных сжатого газа DNG

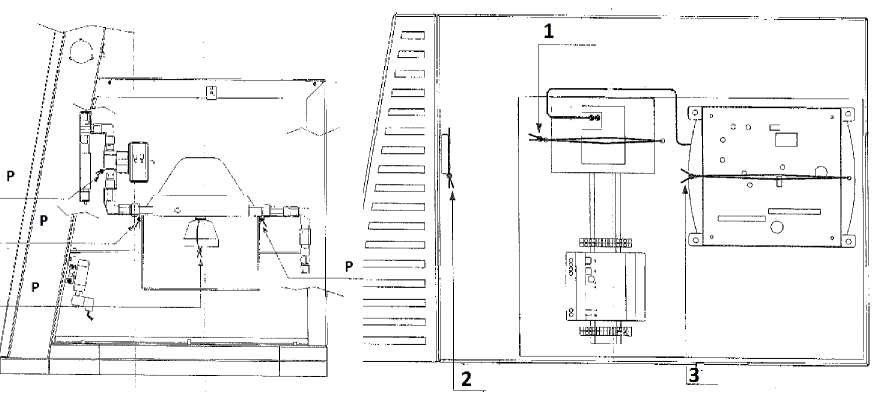

Места опломбирования колонок изображены на рисунке 2.
P - пломбы поверителя на узлах расходомера, 1 - пломба поверителя на счетчике,
2 - пломба сервисной организации на клавиатуре настройки цены,
3 - пломба поверителя на электронно-вычислительное устройство PM2
Рисунок 2 - Места пломбировки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный массовый расход, кг/мин |
60 |
|
Номинальный массовый расход, кг/мин |
25 |
|
Минимальный массовый расход, кг/мин |
0,2 |
|
Минимальная доза выдачи топлива, кг |
5 |
|
Пределы допускаемой относительной погрешности колонок, % |
±1,0 |
|
Цена деления указателя разового учета, кг |
0,01 |
|
Цена деления указателя суммарного учета, кг |
0,01 |
|
Верхний предел показаний указателя суммарного учета, кг |
9999,99 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление сжатого газа, МПа |
25 |
|
Напряжение электропитания, В |
230±15 % |
|
Частота напряжения питания, Гц |
от 50 до 60 |
|
Длина раздаточного рукава, м |
не менее 3 |
|
Потребляемая мощность, кВт, не более |
0,7 |
|
Количество одновременно заправляемых машин, шт. |
от 1 до 4 |
|
Г абаритные размеры (длина, ширина, высота), мм, не более |
1600х720х2140 |
|
Масса, кг, не более |
420 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +50 |
|
Маркировка взрывозащиты |
II Gc II (CH4) T1 |
|
Средний срок службы, лет |
20 |
