Номер по Госреестру СИ: 66525-17
66525-17 Преобразователи давления измерительные
(3051S)
Назначение средства измерений:
Преобразователи давления измерительные 3051S (далее - преобразователи) предназначены для измерения абсолютного давления, избыточного давления, разности давлений, гидростатического давления жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы. Некоторые модели преобразователей также предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня и плотности жидкости, расхода жидкости, пара или газа.

Внешний вид.
Преобразователи давления измерительные

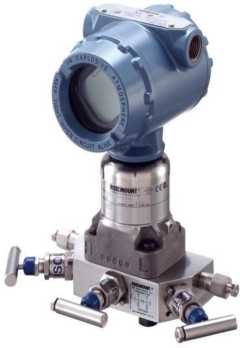

Рисунок № 1

Внешний вид.
Преобразователи давления измерительные

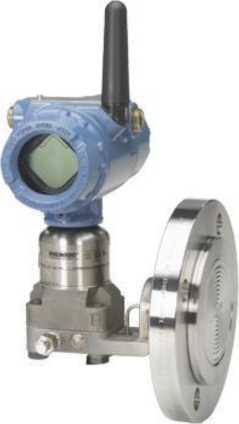

Рисунок № 2

Внешний вид.
Преобразователи давления измерительные

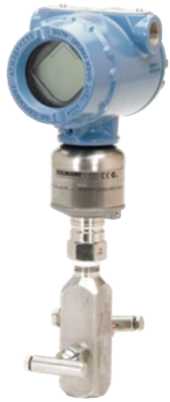

Рисунок № 3
Программное обеспечение
Преобразователи имеют строенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствие с Р 50.2.077-2014.
Идентификационные данные (признаки) |
Значение | |||||
ПО HART |
ПО Wireless HART |
ПО ERS |
ПО Advanced Diagnostics II |
ПО Foundation Fieldbus | ||
Идентификационное наименование ПО |
sm.dev. 7.3.a90 |
3051sw.a 90 |
3051ers-prod.hex |
hdpt_rel. a90 |
03151-3613- 0003.a90 |
3051S Fieldbus 2. 002_001_002.s2 |
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 3 |
не ниже 57 |
не ниже 12 |
не ниже 20 |
не ниже 2.1.2 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку, прикреплённую к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Общие сведения об измерительном преобразователе» руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051SПриказ Федерального агентства по техническому регулированию от 06.12.2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па».
Приказ Федерального агентства по техническому регулированию от 29.06.2018 г. № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа».
Приказ Федерального агентства по техническому регулированию от 31.08.2021 № 1904 «Г осударственная поверочная схема для средств измерений разности давлений до 1405 Па».
Техническая документация фирмы «Rosemount Inc.», США.
ТУ 4212-076-51453097-2015 Преобразователи давления измерительные 3051S. Технические условия.
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: :+7 (351) 242-44-44
E-mail: info.metran@emerson.com
Web-сайт: www.Metran.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Основным элементом измерительного механизма преобразователей является измерительная ёмкостная ячейка или тензорезистивный сенсор. Под воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет подключать к ним различные типы фланцев, применять в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе с сужающими устройствами и осредняющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.
Два преобразователя избыточного или абсолютного давления могут быть объединены в систему с помощью функциональной платы ERS («система ERS™»), предназначенной для измерений разности давлений, уровня, границы раздела сред.
С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.
Преобразователи имеют следующие модели, различающиеся по метрологическим характеристикам, геометрическими размерами и видами технологических соединений, а также видом измеряемого давления:
-
- 3051Sxxxx - преобразователи абсолютного и избыточного давления разности давлений;
-
- 3051SALxxxx - преобразователи гидростатического давления (уровня), фланцевое подключение к процессу. Могут применяться для исполнения ERS;
- 3051SAMxxxx - преобразователи для исполнения ERS абсолютного, избыточного давления, штуцерное или фланцевое подключение к процессу,
где первый знак х обозначает подгруппу в зависимости от значения погрешности: 1 - Ultra, 2 - Classic, 3 - Ultra for Flow (не используется для системы ERS), 4 - Enhanced (только для системы ERS);
второй знак х обозначает вид технологического соединения (для моделей 3051S: С - подсоединение к процессу фланцем Coplanar, Т - штуцерное подсоединение к процессу) или тип конфигурации преобразователя (для моделей 3051SAL 3051SAM: P - первичный преобразователь системы ERS, S - вторичный преобразователь системы ERS, С - измерение уровня жидкости (только для модели 3051SAL));
третий знак х обозначает вид измеряемого давления (для моделей 3051S: G - избыточное давление, A - абсолютное давление, D - разности давлений) или вид измеряемого давления и вид технологического соединения (для моделей 3051SAL 3051SAM: G, A, D - избыточное, абсолютное давление, разность давлений и подсоединение к процессу фланцем Coplanar, T, E - избыточное, абсолютное давление и штуцерное подсоединение к процессу);
четвёртый знак x обозначает код диапазона измерений (см. таблицу 2).
Общий вид средства измерений представлен на рисунке1.

в) фланцевое подключение к
процессу


а) штуцерное подсоединение б) подсоединение к процессу к процессу фланцем Coplanar
Рисунок 1 - Общий вид преобразователей давления измерительных 3051S
Серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.
Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 7 -
Наименование |
Обозначение |
Кол-во |
Преобразователь |
1 шт. 2 шт. (для системы ERS) | |
Руководство по эксплуатации **) |
00809-0107-4801 00809-0207-4801 00809-0107-4804 00809-0207-4802 |
*) 1 экз.*) |
Краткое руководство по установке **) |
00825-0107-4801 00825-0107-4805 00825-0307-4801 00825-0107-4804 00825-0207-4802 |
*) 1 экз.*) |
Паспорт **) |
СПГК.5266.000.00 ПС СПГК.5266.000.00-01 ПС |
1 экз. |
Методика поверки |
МП 207.2-005-2016 |
1 экз. ) |
*) Допускается:
) В зависимости от исполнения преобразователя |
Метрологические характеристики приведены в таблицах 2-5, основные технические характеристики приведены в таблице 6.
Таблица 2 - Диапазоны измерений 1)
Наименование характеристики |
Значения | ||||||
Код диапазона измерений |
Максимальный верхний предел измерений, Pmax, кПа |
Нижний предел измерений, кПа |
Минимальный диапазон измерений, Pmin, кПа |
Максимальный коэффициент перенастройки 2) | |||
- разности давления (модели 305^CD, 3051SALхСD) |
Ultra |
Classic |
Ultra for Flow | ||||
Код диапазона 0 |
+0,745 |
-0,745 |
0,025 |
0,025 |
- |
30 | |
Код диапазона 1 |
+6,2 |
-6,2 |
0,125 |
0,125 |
- |
50 | |
Код диапазона 2 |
+62,0 |
-62,0 |
0,32 |
0,42 |
- |
200 | |
+62,0 |
0 |
- |
- |
0,32 |
200 | ||
Код диапазона 3 |
+248,0 |
-248,0 |
1,25 |
1,7 |
- |
200 | |
+248,0 |
0 |
- |
- |
1,25 |
200 | ||
Код диапазона 4 |
+2068,0 |
-2068,0 |
10,4 |
13,8 |
- |
200 | |
Код диапазона 5 |
+13789,0 |
-13789,0 |
69,0 |
92,0 |
- |
200 | |
- абсолютного давления (модели 3051SхCА, 3051SALххA4), 3051SAMххA4)) |
Ultra |
Classic | |||||
Код диапазона 0 |
34,0 |
0 |
1,2 |
1,2 |
30 | ||
Код диапазона 1 |
206,0 |
0 |
2,1 |
2,1 |
100 | ||
Код диапазона 2 |
1034,0 |
0 |
5,2 |
6,9 |
200 | ||
Код диапазона 3 |
5515,0 |
0 |
27,6 |
36,8 |
200 | ||
Код диапазона 4 |
27579,0 |
0 |
138,0 |
183,9 |
200 | ||
- абсолютного давления (модели 3051SхTА, 3051SALххE, 3051SAMххE) |
Ultra |
Classic | |||||
Код диапазона 1 |
206,0 |
0 |
2,1 |
2,1 |
100 | ||
Код диапазона 2 |
1034,0 |
0 |
5,2 |
6,9 |
200 | ||
Код диапазона 3 |
5515,0 |
0 |
27,6 |
36,8 |
200 |
П Продолжение таблицы 2
Наименование характеристики |
Значения | ||||
Код диапазона измерений |
Максимальный верхний предел измерений, Pmax, кПа |
Нижний предел измерений, кПа |
Минимальный диапазон измерений, Pmin, кПа |
Максимальный коэффициент перенастройки 2) | |
Код диапазона 4 |
27579,0 |
0 |
138,0 |
183,9 |
200 |
Код диапазона 5 |
68947,0 |
0 |
6895,0 |
13789,6 |
10 |
- избыточного давления (модели 3051SхTG, 3051SALххT, 3051SAMххT) |
Ultra |
Classic | |||
Код диапазона 1 |
+206,0 |
-101,3 3) |
2,1 |
2,1 |
100 |
Код диапазона 2 |
+1034,0 |
-101,3 3) |
5,2 |
6,9 |
200 |
Код диапазона 3 |
+5515,0 |
-101,3 3) |
27,6 |
36,8 |
200 |
Код диапазона 4 |
+27579,0 |
-101,3 3) |
138,0 |
183,9 |
200 |
Код диапазона 5 |
+68947,0 |
-101,3 3) |
6895,0 |
13789,6 |
10 |
- избыточного давления (модели 3051SхCG, 3051SALххG5), 3051SAMххG5)) |
Ultra |
Classic | |||
Код диапазона 1 |
+6,2 |
-6,2 |
0,125 |
0,125 |
50 |
Код диапазона 2 |
+62,0 |
-62,0 |
0,32 |
0,42 |
200 |
Код диапазона 3 |
+248,0 |
3,45 абсолютного |
1,25 |
1,7 |
200 |
Код диапазона 4 |
+2068,0 |
3,45 абсолютного |
10,4 |
13,8 |
200 |
Код диапазона 5 |
+13789,0 |
3,45 абсолютного |
69,0 |
92,0 |
200 |
Примечание - В соответствии с заказом допускается настройка преобразователей на любой диапазон изменений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального диапазона измерений Pmin. |
Таблица 3 - Погрешность измерений
Наименование характеристики |
Значения |
Пределы допускаемой основной приведённой погрешности Ultra и Classic, % от диапазона измерений |
±0,025; ±0,030 (только для Ultra); ±0,035; ±0,040; ±0,045; ±0,050; ±0,055; ±0,060; ±0,065; ±0,070; ±0,075; ±0,080; ±0,090; ±0,10; ±0,15; ±0,20; ±0,25; ±0,30; ±0,35; ±0,40; ±0,45; ±0,50; ±0,55; ±0,60; ±0,65; ±0,70; ±0,80; ±0,90; ±1,0; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5 *) |
Пределы допускаемой основной относительной погрешности Ultra for Flow |
±0,04 % от измеренного значения (в диапазоне измерений > Pmax/8), ±[0,04 + 0,0023 (Pmax/измеренное значение)] % (в диапазоне измерений Pmax/200 < измеренное значение < Pmax/8) **) |
Пределы допускаемой основной приведённой погрешности разности давлений системы ERS Ultra и Classic, выраженной в % от диапазона измерений разности давлений |
± 7Г1 +Y2, где Y1 - допускаемая основная погрешность первого преобразователя, выраженная в % от диапазона измерений перепада давлений; Y2 - допускаемая основная погрешность второго преобразователя, выраженная в % от диапазона измерений перепада давлений. |
Пределы допускаемой приведённой погрешности для Enhanced ERS в диапазоне рабочих температур от -40 °С до +85 °С, % от максимального верхнего предела измерений перепада давлений |
±0,035; ±0,036; ±0,060; ±0,075; ±0,080; ±0,085; ±0,108; ±0,180 |
Нормальные условия измерений:
|
от +21 до +25 80 от 84 до 106,7 |
*) Ряд погрешностей в зависимости от диапазона измерений и модели преобразователя. **) Если измеренное значение давления лежит в диапазоне < Pmax/200, то допускаемая основная погрешность в этом диапазоне будет постоянна и равна допускаемой основной погрешности, вычисленной в точке Pmax/200. Примечания
|
Наименование характеристики |
Значения | |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха от нормальной в диапазоне от +21 °С до +25 °С, в диапазоне рабочих температур от -40 °С до +85 °С, % от диапазона измерений на 10 °С | ||
Модель |
Ultra |
Classic |
305^CD, 305^CG код диапазона 0 |
±(0,0893 Ртах/Рв + 0,0179) для Рв > Ртах/30 |
±(0,0893 Ртах/Рв + 0,0179) для Рв > Ртах/30 |
305^CD, 305^CG код диапазона 1 |
±(0,0357 Ртах/Рв + 0,0893) для Рв > Ртах/50 |
±(0,0357 Ртах/Рв + 0,0893) для Рв > Рт.х.х 50 |
305^CD, 3051БхС^ 3051SЛMххG код диапазона 2-5 |
±(0,0032 Ртах/Рв + 0,0089) для Р в>Р т.и.х 10 ±(0,0064 Ртах/Рв + 0,0286) для Р в<Р т.хх 10 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,0446) для Рв<Рт.х.х 5 |
305IS\T/\, 3051БхТ^ 305^ЛМ\\Е, 305^ЛМ\\Т код диапазона 1 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,0446) для Рв< Рпи:х 5 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,0446) для Рв< Рт.х.х 5 |
305|S\T/\, 3051БхТ^ 305^ЛМ\\Е, 305^ЛМ\\Т код диапазона 2-4 |
±(0,0032 Ртах/Рв + 0,0089) для Р в>Р т.х.х 10 ±(0,0064 Ртах/Рв + 0,0286) для Р в<Р т.х.х 10 |
±(0,0045 Ртах/Рв + 0,0223) для Рв > Ртах/5 ±(0,0089 Ртах/Рв + 0,0446) для Рв < Рт.х.х 5 |
305IS\T/\, 3051БхТ^ 305IS/\M\\E, 305^ЛМ\\Т код диапазона 5 |
±(0,0179 Ртах/Рв + 0,0268) для Р в>Р т.х.х 10 |
±(0,0179 Ртах/Рв + 0,0268) для Рв>Рт.х.х 5 |
305IS\C/\ код диапазона 0 |
±(0,0357 Ртах/Рв + 0,089) для Рв>Ртах/30 |
±(0,0357 Ртах/Рв + 0,0893) для Рв>Ртах/30 |
305IS\C/\, 305^ЛМ\\Л код диапазона 1 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,00446) для Рв< Рт.х.х 5 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,00446) для Рв< Рт.х.х 5 |
305IS\C/\, 305^ЛМ\\Л код диапазона 2-4 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,00446) для Рв< Рт.х.х 5 |
±(0,0045 Ртах/Рв + 0,0223) для Рв>Рт.х.х 5 ±(0,0089 Ртах/Рв + 0,00446) для Рв< Рт.х.х 5 |
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной в диапазоне от +21°С до +25 °С, в диапазоне рабочих температур от -40 °С до +85 °С, % | ||
Ultra for Flow |
±0,13 (в диапазоне измерений > Pmax/8), ±[0,13 + 0,0187 (Pmax/измеренное значение)] (в диапазоне измерений Pmax/100 < измеренное значение< Pmax/8) * |
Продолжение таблицы 4
Наименование характеристики |
Значения |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха, в диапазоне рабочих температур от -40 °С до -60 °С, % от диапазона измерений на 10 °С (спецзаказ для исполнения Classic) | |
3051SxCD, 3051SxCG код диапазона 1 |
±(0,1071 Pmax/Рв + 0,2678) для Рв > Pmax/50 |
3051SxCD, 3051SxCG код диапазона 2-5 |
±(0,0134 Pmax/Рв + 0,0669) для Рв>Ртах/5 ±(0,0268 Pmax/Рв + 0,1339) для Pe<Pmax/5 |
3051SxTA, 3051SxTG код диапазона 1-4 |
±(0,0134 Pmax/Рв + 0,0669) для Рв > Pmax/5 ±(0,0268 Pmax/Рв + 0,1339) для Рв < Pmax/5 |
3051SxTA, 3051SxTG код диапазона 5 |
±(0,0536 Pmax/Рв + 0,0804) для Pe>Pmax/5 |
Пределы допускаемой дополнительной приведённой погрешности системы ERS Ultra и Classic, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от -40 °С до +85 °С, % от диапазона измерений перепада давлений на каждые 10 °С |
± V/ti + rti где Yt1 - допускаемая дополнительная погрешность от изменения температуры окружающей среды первого преобразователя, выраженная в % от диапазона измерений перепада давлений; Yt2 - допускаемая дополнительная погрешность от изменения температуры окружающей среды второго преобразователя, выраженная в % от диапазона измерений перепада давлений. |
* Если измеренное значение давления лежит в диапазоне < Pmax/100, то допускаемая дополнительная относительная погрешность в этом диапазоне будет постоянна и равна значению, вычисленному в точке Pmax/100 Примечания: Pmax - максимальный верхний предел измерений; Рв - верхний предел или диапазон измерений, на который настроен преобразователь. |
Таблица 5 - Статическое давление для преобразователей разности давлений
Наименование характеристики |
Значение | ||
Пределы статического давления для преобразователей разности давлений модели 3051SхCD, кПа |
от 3,45 (абсолютного) до 42000 | ||
Пределы допускаемой дополнительной приведённой погрешности преобразователей разности давлений 3051SхCD, вызванной изменением статического давления | |||
Код диапазона |
Статическое давление Рраб, МПа | ||
Рраб<13,8 |
Р раб> 13,8 | ||
Код диапазона 0 |
±0,125 % от Pmax /0,69 МПа |
- | |
Код диапазона 1 |
±0,25 % от Pmax/6,9 МПа |
- | |
Код диапазона 2-3 (исполнение, Ultra, Ultra for Flow) |
±0,025 % от Pmax/6,9 МПа |
± (0,05+0,0145^(Рраб -13,8)) % от Pmax/6,9 МПа | |
Код диапазона 2-3 (исполнение Classic) |
±0,05 % от Pmax/6,9 МПа |
± (0,1+0,0145^(Рраб -13,8)) % от Pmax/6,9 МПа |
Продолжение таблицы 5
Наименование характеристики |
Значение | ||
Код диапазона 4-5 |
±0,10 % от Ртах/6,9 МПа |
± (0,2+0,029^(Рраб -13,8)) % от Ртах/6,9 МПа | |
Примечания: Ртах - максимальный верхний предел измерений; Рраб - рабочее статическое давление; Рв - верхний предел или диапазон измерений, на который настроен преобразователь. |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы:
|
от 4 до 20 HART; Wireless HART; Foundation Fieldbus |
Параметры электрического питания:
|
от 10,5 до 42,4 от 9 до 32 7,2 |
Потребляемая мощность, В^А, не более |
1,1 |
Габаритные размеры преобразователя, длинах ширинах высота, мм, не более |
150x170x250 |
Масса в зависимости от конструктивного исполнения, кг |
от 0,62 до 17 |
Условия эксплуатации:
|
от -40 до +85 от -60 до +85 до 100 от 84 до 106,7 |
Маркировка взрывозащиты |
РО Ex ia I Ma X, Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, Ex tb IIIC T105°C T500 95°С Db X, Ex ta IIIC T105°C T500 95°С Da X |
